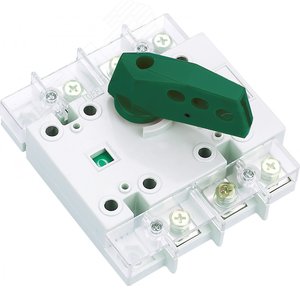

Выключатель-разъединитель 630A 3P с видимым разрывом заднего доступа ВР-101
Выключатель-разъединитель ВР-101: Надежная основа для высоковольтных распределительных сетей
Выключатель-разъединитель серии ВР-101 представляет собой высокотехнологичное электроустановочное устройство, предназначенное для коммутации, защиты и разделения электрических цепей в распределительных устройствах напряжением от 6 до 35 кВ. Это устройство является ключевым элементом в системах электроснабжения промышленных предприятий, подстанций и крупных энергосетей. Его конструктивное исполнение позволяет осуществлять безопасное и оперативное управление потоками электроэнергии, обеспечивая необходимую селективность защиты и надежность работы энергосистемы в целом. Особое внимание при разработке данной модели было уделено вопросам безопасности персонала, что подтверждается наличием видимого разрыва в токоведущих частях даже при полном отключении. Благодаря этому, при проведении ремонтных работ или плановых проверок, персонал получает гарантированную гарантию отсутствия напряжения в отключенной линии, что критически важно для соблюдения норм охраны труда и техники безопасности.
Устройство спроектировано с учетом суровых условий эксплуатации, характерных для российского климата и промышленных зон. Литой корпус обеспечивает высокую механическую прочность и защиту внутренних элементов от попадания пыли, влаги и других внешних воздействий. Система автоматического расцепления гарантирует мгновенное отключение цепи при возникновении сверхтоков, коротких замыканий или других аварийных ситуациях, предотвращая разрушение оборудования и возгорание. Интеграция предохранительных устройств в конструкцию выключателя позволяет эффективно гасить электрическую дугу, возникающую в момент разрыва цепи под нагрузкой, что минимизирует риски для окружающих.
Ключевые технические характеристики и параметры конструкции
Техническая спецификация выключателя-разъединителя ВР-101 отражает его способность выдерживать экстремальные электрические и механические нагрузки. Основные параметры устройства включают:
- Номинальный ток: 630 Ампер. Это показатель, который свидетельствует о способности устройства длительно пропускать через себя ток в нормальном режиме работы без перегрева или деформации токоведущих частей. Такой запас мощности позволяет использовать ВР-101 в мощных распределительных сетях.
- Количество полюсов: 3P (трехполюсный). Устройство обеспечивает одновременное управление и отключение всех трех фаз, что исключает возможность работы сети в неполнофазном режиме, что может привести к повреждению подключенного оборудования.
- Номинальное напряжение: 6–35 кВ. Широкий диапазон рабочих напряжений делает универсальным применение этого устройства на различных уровнях напряжения внутри одной подстанции или распределительного пункта.
- Видимый разрыв: При отключении токоведущих частей образуется физический разрыв, который визуально доступен для оператора. Это является обязательным требованием безопасности при эксплуатации высоковольтного оборудования.
- Условия эксплуатации: Конструкция рассчитана на работу при температурах от -60°C до +40°C, что позволяет использовать оборудование как в арктических широтах, так и в условиях жаркого южного климата. Вибрационная устойчивость и влагозащищенность корпуса (класс IP54 и выше) обеспечивают долгий срок службы.
- Тип контактов: Используются высококачественные контакты с увеличенным ресурсом коммутации, обеспечивающие надежное соединение даже после тысяч циклов включения-выключения.
Особенности конструкции и преимущества заднего доступа
Одной из наиболее важных конструктивных особенностей рассматриваемого выключателя является возможность обслуживания и работы с задней стороны устройства (так называемый «задний доступ»). Это решение кардинально меняет подход к организации работ на подстанциях. Традиционные рубильники требуют подъема персонала на лестницу или использования кранов для доступа к механизмам отключения, что создает риски травматизма и требует значительного времени на подготовку. ВР-101 позволяет техническому персоналу, находящемуся на уровне земли, производить замену предохранителей, регулировку механизмов и контроль состояния контактов без риска падения с высоты.
Принцип работы с видимым разрывом заключается в том, что токопроводящие элементы разделяются на значительное расстояние, превышающее длину электрической дуги при номинальном напряжении. Это гарантирует, что даже если произойдет повторное замыкание, дуга не сможет перепрыгнуть через зазор, обеспечивая надежную изоляцию. Конструкция предусматривает установку изоляторов, которые выдерживают высокие электрические напряжения и не дают пробоя на корпус. Механизм отключения выполнен на основе пружинного или электромагнитного привода, который обеспечивает быструю и мощную скорость размыкания контактов, необходимую для быстрого гашения дуги.
Корпус устройства выполнен из специального литого материала, который обладает отличными диэлектрическими свойствами и механической жесткостью. Он предотвращает попадание посторонних предметов внутрь механизма и защищает его от коррозии. Система маркировки и идентификации элементов выполнена в соответствии с международными стандартами, что упрощает навигацию и управление в процессе эксплуатации. Все элементы управления, включая ручные приводы и блокировки, расположены эргономично и доступны для удобного использования.
Сферы применения и интеграция в энергосистему
Выключатель-разъединитель ВР-101 предназначен для монтажа в наружных и внутренних распределительных устройствах. Его основная задача — секционирование шинной системы и разделение питающих линий. Благодаря высокой токовой нагрузке и способности к коммутации, он может использоваться как вводные и отводные рубильники, обеспечивая гибкую схему подключения генераторов, трансформаторов и других источников питания. В системах с резервным питанием данное устройство играет роль ключевого элемента, перекидывающего нагрузку с одного источника на другой в случае аварии.
При выборе данного оборудования необходимо учитывать особенности монтажа и соединения с другими элементами РУ. Подключение осуществляется через стандартные токопроводы, которые крепятся к контактной системе выключателя. Система заземления также интегрирована в конструкцию, что позволяет безопасно заземлять отключенные линии. Благодаря унификации с другими моделями серии ВР, устройство легко встраивается в существующие схемы без необходимости перестройки всего распределительного пункта. Это делает его отличным выбором для модернизации старых сетей или создания новых объектов электроснабжения с высокими требованиями к надежности.
Использование выключателя-разъединителя с видимым разрывом заднего доступа ВР-101 обеспечивает не только функциональную надежность, но и существенное повышение уровня безопасности при эксплуатации. Это делает его предпочтительным выбором для ответственных энергетических объектов, где требуется строгое соблюдение регламентов обслуживания. Надежность конструкции, долговечность материалов и продуманная эргономика делают это устройство оптимальным решением для задач современной энергетики.
