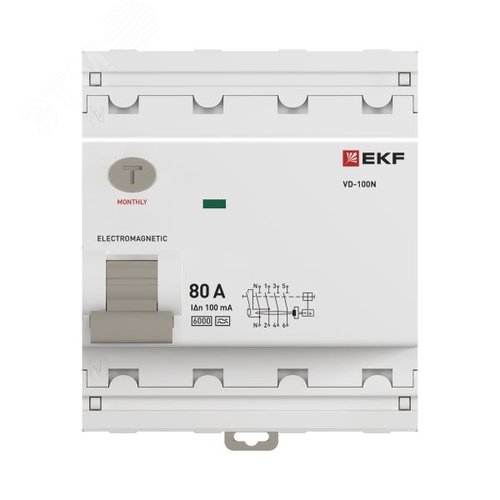

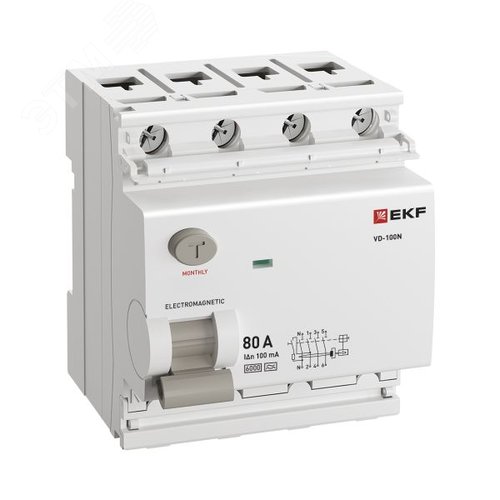

Выключатель дифференциального тока ВД-100N 4P 80А 100мА тип A эл-мех 6кА PROXIMA

Выключатель дифференциального тока ВД-100N 4P 80А 100мА тип A эл-мех 6кА PROXIMA

В современном мире, где электрическая энергия является фундаментом цивилизации, безопасность электропроводки становится приоритетом номер один. Устройство ВД-100N из серии PROXIMA представляет собой надежный элемент защиты, объединяющий в себе функции автоматического выключателя и устройства защитного отключения. Это комбинированный аппарат, который мгновенно реагирует на утечку тока, замыкание фазы на корпус или перегрузку сети. Данный прибор предназначен для монтажа в распределительных щитах частных домовладений, коммерческих помещений и промышленных объектов, где требуется высокий уровень защиты от возгораний и поражения электрическим током. Конструкция ВД-100N разработана с учетом строгих международных стандартов безопасности, что гарантирует стабильную работу даже в условиях агрессивной внешней среды или высоких нагрузок.

Технические характеристики и конструктивные особенности

Главным преимуществом данного устройства является его универсальность и высокая производительность. Ниже приведены ключевые параметры, определяющие сферу применения:

• Количество полюсов (4P): Четырехполюсное исполнение обеспечивает защиту не только фазных проводов, но и рабочего нулевого проводника. Это критически важно для трехфазных сетей (380В) или для однофазных сетей, где нулевой проводник также подает нагрузку на прибор.
• Номинальный ток (80А): Высокий номинальный ток позволяет защищать мощные линии освещения, системы отопления «теплый пол», стиральные машины, кондиционеры и электродвигатели насосного оборудования. Аппарат выдерживает длительную нагрузку до 80 Ампер без перегрева и потери функциональности.
• Номинальный отключающий дифференциальный ток (100мА): Порог срабатывания составляет 100 миллиампер. Это значение является стандартом для противопожарной защиты. Оно не предназначено для защиты жизни человека (для чего обычно используют 10-30 мА), но эффективно предотвращает пожары, вызванные утечкой тока на землю.
• Тип срабатывания (Тип A): Прибор реагирует на переменный ток утечки (AC) и пульсирующий выпрямленный ток (pulsating DC). Это делает его идеальным для использования в современных сетях с электроникой, где пульсирующий ток является естественным явлением.
• Механизм расцепления (Электромеханический): Использование электромеханического типа расцепления гарантирует срабатывание устройства даже в случае полного исчезновения напряжения в сети. Электронные аналоги могут «отключиться» вместе с питанием, тогда как электромеханика работает независимо.
• Номинальный отключающий дифференциальный ток при напряжении 230 В (6кА): Высокая стойкость к токам короткого замыкания (6 килоампер) позволяет выдерживать мощные импульсы при авариях, не разрушаясь и не вызывая оплавления контактов.
• Материалы корпуса: Корпус изготовлен из качественного негорючего термопластика, устойчивого к механическим ударам и температурным перепадам.

Значение типа А и электромеханического расцепления

Современная бытовая техника все чаще содержит электронные компоненты, которые работают на постоянном или пульсирующем токе (LED-лампы, зарядные устройства, инверторы). Обычные выключатели типа AC могут не сработать в таких условиях, если утечка идет в виде пульсирующего тока. Устройство ВД-100N типа A способно «видеть» и прерывать цепь в обоих режимах. Кроме того, электромеханический принцип действия гарантирует независимость от внешнего электропитания. Если в доме произойдет короткое замыкание и обесточит всю проводку, автоматический выключатель все равно сработает и отключит линию, предотвращая возгорание, так как его механизм расцепления активируется за счет энергии магнитного поля или термического расширения, а не от питания электронного блока.

Применение в распределительных щитах

Установка ВД-100N в щитовом устройстве является обязательным этапом при проектировании безопасной электросети. Благодаря 4P исполнению, этот аппарат часто используется как вводный автомат или как главный выключатель для защиты отдельных групп потребителей, питающихся от трехфазной сети. Его способность отключать ток при перегрузке (с помощью биметаллической пластины) и при коротком замыкании (с помощью электромагнитного расцепителя) делает его полноценным защитным элементом, который стоит на страже проводки. Монтаж осуществляется на стандартную DIN-рейку, что позволяет компактно разместить устройство в любом распределительном щите. Надежная фиксация и качественные контакты обеспечивают долговечность эксплуатации.

Конструкция и принцип работы

Внутри корпуса ВД-100N находятся два независимых модуля защиты. Первый модуль — это классический тепловое и электромагнитное расцепление. Биметаллическая пластина изогрывается при нагреве от перегрузки, а электромагнитная катушка реагирует на мгновенный скачок тока. Второй модуль — это дифференциальный трансформатор. Он постоянно сравнивает ток, ушедший в нагрузку, с током, вернувшимся по нулевому проводу. Если разница превышает 100 мА, сердечник трансформатора замыкается, активируя соленоид, который механически размыкает контакты. Весь этот процесс занимает доли секунды.
