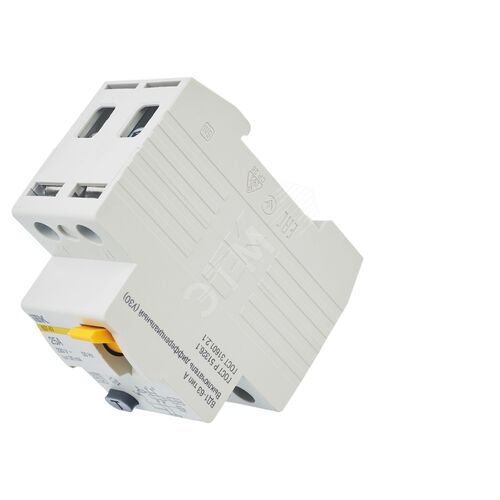

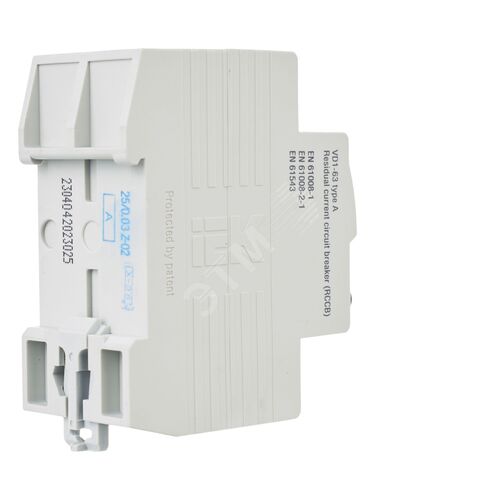

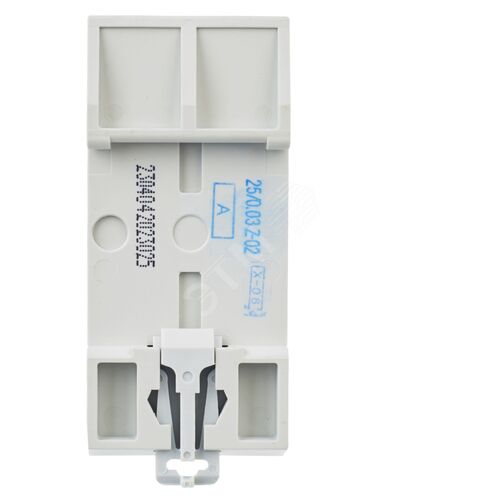

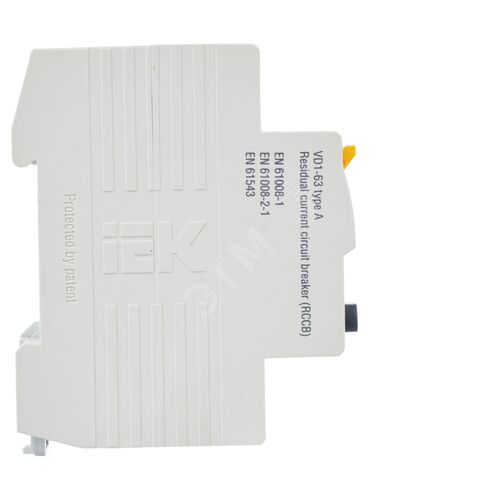

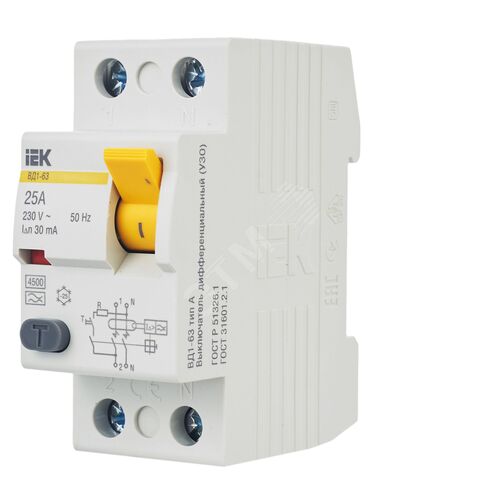

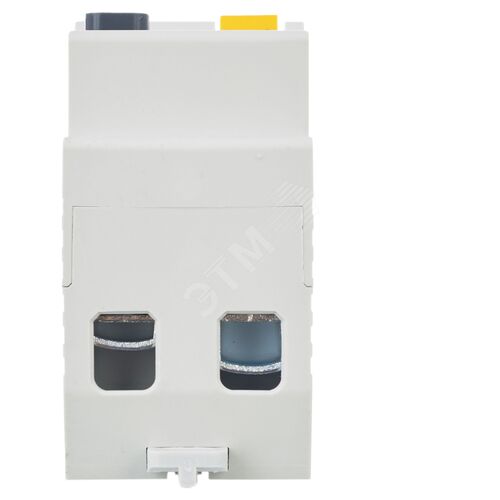

Выключатель дифференциального тока (УЗО) ВД1-63 2Р 25А 30мА А(Электромеханическое)

Обеспечение надежной электробезопасности в современных электросетях: роль устройства защитного отключения

В условиях современного жилого и промышленного строительства качество и безопасность электрической проводки являются первостепенными задачами, стоящими перед потребителем и проектировщиком. Электросеть — это сложная система, подверженная внешним факторам, включая старение изоляции, случайное повреждение проводки или проникновение влаги в электротехнические приборы. В таких ситуациях возникает так называемый ток утечки, который может не только вывести из строя дорогостоящее оборудование, но и стать причиной серьезного пожара или привести к летальному исходу при непосредственном контакте с токоведущими частями. Именно для предотвращения таких катастрофических последствий в цепь питания подключают устройство защитного отключения (УЗО). ВД1-63 представляет собой одно из наиболее распространенных и надежных решений в этом сегменте, которое способно мгновенно прерывать подачу электроэнергии при обнаружении нештатной ситуации. Принцип работы данного устройства основан на сравнении сил тока, входящего в сеть по фазному проводнику, и выходящего по нулевому проводнику. В штатном режиме эти величины равны, но при утечке (например, если человек касается поврежденной проводки) баланс нарушается, и устройство срабатывает за доли секунды.

Технические характеристики и конструктивные особенности модели ВД1-63

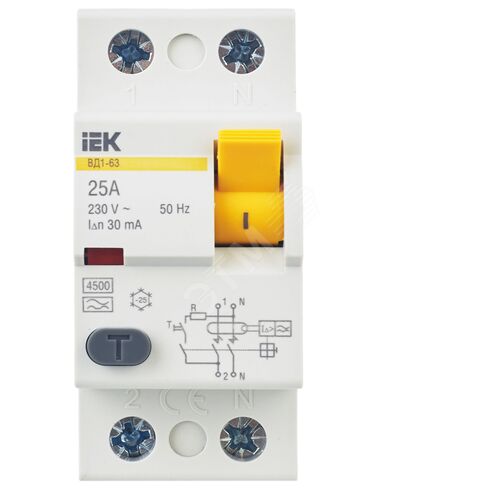

Рассматриваемое устройство дифференциального тока относится к классу ВД1-63, что свидетельствует о его принадлежности к проверенной временем серии с высоким номинальным отключающим дифференциальным током. Маркировка прибора содержит важнейшую информацию, которая помогает монтажникам и инженерам правильно подобрать оборудование под конкретные задачи. В данном случае мы имеем дело с двухполюсным устройством (обозначение 2Р), что означает наличие двух рабочих контактов: одного для фазы и одного для нейтрали. Такой тип исполнения идеально подходит для подключения в однофазных сетях, где требуется контролировать оба проводника. Номинальный ток срабатывания составляет 25 ампер, что является универсальным показателем, подходящим для защиты розеточных групп, освещения и подключения бытовых приборов средней мощности. Критически важным параметром является номинальный дифференциальный ток срабатывания — 30 миллиампер. Это значение выбрано не случайно, так как оно является порогом безопасности для человека. Согласно международным нормам, ток утечки выше 30 мА может стать фатальным для человеческого организма, поэтому УЗО должно отключать сеть именно при достижении этого значения. Устройство также обладает характеристикой отключения по току короткого замыкания, достаточной для защиты проводки от перегрузок и коротких замыканий в сочетании с автоматическим выключателем. Важно отметить, что в маркировке указано "А", что определяет тип дифференциального тока. Это означает, что устройство способно реагировать на переменный пульсирующий ток утечки, что делает его пригодным для защиты цепей с электронным оборудованием, индукционными плитами и электродвигателями.

Преимущества электромеханического принципа действия и тип А

Одним из главных конкурентных преимуществ рассматриваемого УЗО ВД1-63 является его электромеханический принцип действия. В отличие от электроники, которые требуют наличия напряжения на клеммах для проверки и работы, электромеханические УЗО срабатывают исключительно под действием энергии магнитного поля, создаваемого током утечки. Это гарантирует их безотказную работу даже в случае обрыва нулевого провода или при полном отсутствии напряжения в сети. В таких ситуациях электронные модели могут просто не сработать, что приведет к трагическим последствиям, в то время как электромеханическое устройство гарантированно отключит питание. Тип А (А-тип срабатывания) является более продвинутым стандартом по сравнению с типом АС. Если тип АС реагирует только на синусоидальный ток утечки, то тип А способен фиксировать и пульсирующие постоянные составляющие тока утечки. Это делает устройство незаменимым для защиты линий, питающих приборы с импульсными блоками питания, которые все чаще встречаются в современной технике. Такие приборы генерируют высокочастотные гармоники тока, которые могут накапливаться и создавать опасный потенциал. УЗО типа А эффективно обнаруживает эти аномалии и защищает технику от выхода из строя, а также предотвращает поражение человека током при неисправности импульсных источников питания.

Сфера применения и совместимость с системой защиты

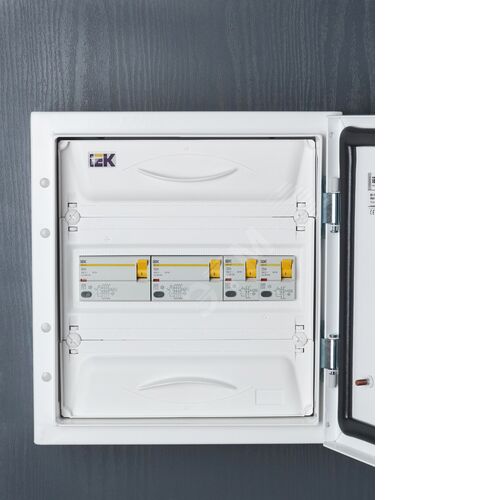

УЗО ВД1-63 2Р 25А 30мА А является универсальным компонентом системы защиты электросети. Его можно встретить в распределительных щитах частных домовладений, городских квартир, а также на промышленных объектах, где требуется защита розеточных линий. Устройство устанавливается в непосредственной близости от автоматических выключателей, которые отвечают за коммутацию цепи. В идеальной схеме защиты автомат выключает цепь при перегрузке по току (короткое замыкание или включение мощного прибора), а УЗО срабатывает при утечке тока. Оба устройства часто объединяются в одном корпусе (УЗО с функцией защиты от перегрузки), однако в данном описании речь идет о чистом устройстве защитного отключения, которое требует парного автоматического выключателя для надежной работы. Важно помнить о селективности и координации действий в цепи. УЗО должно быть установлено последовательно с автоматическим выключателем, который защищает кабель от перегрева. Если УЗО и автомат установлены неправильно, они могут конфликтовать, приводя к ложным срабатываниям или, наоборот, к отсутствию защиты. Электромеханическое исполнение позволяет минимизировать ложные срабатывания, вызванные помехами, так как оно менее чувствительно к внешним электрическим воздействиям по сравнению с электронными аналогами. Это особенно актуально для зданий с плохим качеством заземления или в условиях сурового климата.

Процесс монтажа и требования к установке

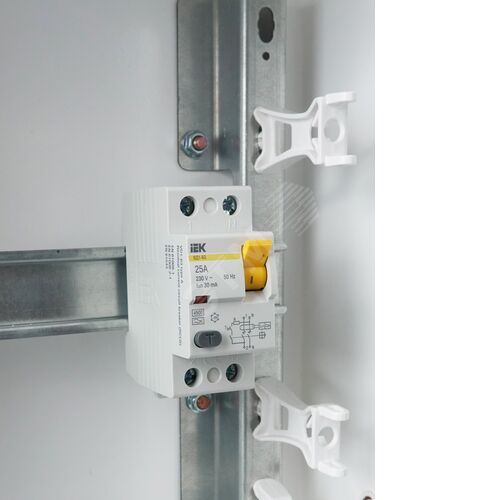

Монтаж УЗО ВД1-63 не требует наличия сложного оборудования, однако требует соблюдения правил техники безопасности и нормативных документов, таких как Правила устройства электроустановок (ПУЭ). Перед установкой необходимо тщательно проверить номиналы автоматических выключателей, которые будут работать в паре с УЗО. Сумма токов срабатывания должна быть подобрана таким образом, чтобы УЗО не выбивало при включении мощных приборов, которые создают пусковые токи. Для этого часто используют выдержку времени срабатывания (характеристика S или G), но в стандартной версии ВД1-63 время отключения обычно стандартное. При подключении важно соблюдать полярность: на вход подключаются провода от автомата, а на выход — к розеткам или другим потребителям. Нулевой провод при этом должен быть подключен к общей шине нулевого проводника, если УЗО стоит в начале линии. Если же УЗО стоит в конце линии, необходимо строго соблюдать соответствие контактов. Надежность контакта обеспечивается закручиванием винтов или затягиванием рычажков на современных моделях. После монтажа необходимо провести тестирование с помощью кнопки "Тест". При нажатии на эту кнопку имитируется утечка тока, и устройство должно отключить цепь. Если срабатывания не происходит, монтаж нужно перепроверить или заменить устройство. Регулярный тест раз в месяц позволяет убедиться в исправности устройства и его готовности к работе в аварийной ситуации.

Заключение о надежности и долговечности устройства

Выбор УЗО ВД1-63 2Р 25А 30мА А — это осознанное решение в пользу проверенной технологии. Электромеханическая основа обеспечивает стабильность работы на протяжении десятилетий, так как основные элементы — это магнитоэлектрический механизм и катушка. Отсутствие сложных электронных плат снижает риск выхода из строя из-за влаги, пыли или перепадов температур. Это делает устройство идеальным для установки в подвалах, на чердаках или в гаражах, где условия могут быть суровыми. Кроме того, компактные габариты позволяют устанавливать несколько таких устройств в стандартный модульный ряд электрощита, не занимая лишнего места. В заключение следует подчеркнуть, что безопасность — это не просто набор правил, а комплекс мер, в котором УЗО играет центральную роль. Использование данного устройства защитного отключения является обязательным требованием для всех новых жилых строений. Оно страхует жизнь людей и сохранность имущества от нештатных ситуаций в электросети. Приобретение и установка такого оборудования демонстрирует ответственное отношение к вопросам энергетической безопасности. В условиях роста стоимости электроэнергии и сложности современной электроники защита от пожаров и поражения током становится актуальнее чем когда-либо. УЗО ВД1-63 соответствует всем современным стандартам качества и надежности, гарантируя спокойствие в эксплуатации любой электроустановки.
