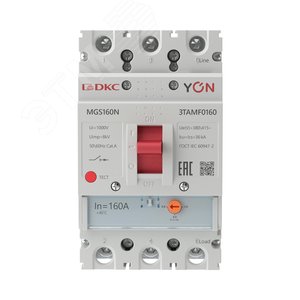

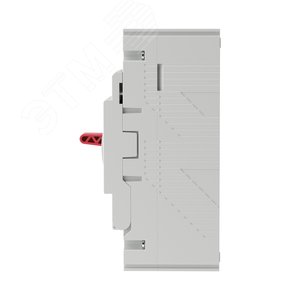

Выключатель автоматический YON max MGS160N 3P 128-160А 36кА с регулируемым термомагнитным расцепителем
Надежная защита электрических сетей промышленного и коммерческого назначения с применением автоматического выключателя YON max серии MGS
Представляем вам передовое решение в области электротехнической защиты — автоматический выключатель в литом корпусе YON max модели MGS160N. Это устройство трехполюсного исполнения (3P), способное работать в широком диапазоне токовых нагрузок от 128 до 160 Ампер при номинальном напряжении до 440 Вольт. Конструктивно устройство разработано для стационарного монтажа в распределительных щитах, обеспечивая надежную селективную защиту силовых кабельных линий от аварийных режимов работы, таких как короткие замыкания и длительные перегрузки. Особое внимание в конструкции уделено системе отключения, которая включает в себя высокоточный термомагнитный расцепитель с возможностью индивидуальной регулировки уставок. Это позволяет инженеру-электрику настроить защитное устройство под конкретные параметры сети, минимизируя ложные срабатывания и гарантируя бесперебойное питание критически важных потребителей электроэнергии.
Корпус выключателя выполнен из высокопрочного термостойкого пластика (полипропилен), который обладает отличной стойкостью к высоким температурам, возникающим при электрической дуге, и механическим ударам. Литая конструкция не только гарантирует пожаробезопасность, но и обеспечивает герметичность внутренних контактов, защищая их от воздействия внешней среды, пыли и влаги. Модель MGS160N входит в линейку продукции, предназначенной для ответственных систем электроснабжения, где требования к надежности и долговечности оборудования являются приоритетными. Благодаря компактным габаритам, выключатель эффективно занимает место в стандартных модульных шкафах, экономя полезное пространство внутри распределительного устройства.
Технические характеристики и возможности регулирования токовых уставок расцепителя
Сердцем любого автоматического выключателя является механизм, отвечающий за своевременное и безопасное отключение цепи при возникновении аварийной ситуации. В модели MGS160N используется современная система расцепления, объединяющая в себе тепловое и магнитное действие. Тепловой расцепитель реагирует на длительные перегрузки, постепенно накапливая энергию нагрева биметаллической пластины, что позволяет отключать линию при токах, превышающих номинальные значения в 1,13–1,45 раза. Магнитный расцепитель же срабатывает мгновенно при возникновении токов короткого замыкания, обеспечивая защиту от мгновенных разрушительных процессов. Номинальный ток данного устройства составляет 160 Ампер, что делает его подходящим для защиты линий большой мощности. При этом важно отметить возможность регулировки уставок: вы можете задать точные значения токов срабатывания, что является ключевым преимуществом для сложных схем электроснабжения с несколькими потребителями.
- Номинальное напряжение: 440 В
- Номинальный ток: 160 А
- Категория токоограничения: 2
- Номинальная отключающая способность: 36 кА
- Количество полюсов: 3P
- Тип расцепителя: Термомагнитный регулируемый
- Материал корпуса: Полипропилен
Отключающая способность в 36 килоампер означает, что устройство способно безопасно разорвать электрическую цепь даже при мощном коротком замыкании, не разрушаясь при этом. Это критически важный параметр, определяющий безопасность персонала и сохранность оборудования в аварийной ситуации. Высокая токоограничивающая способность позволяет снизить уровень энергии дуги в момент отключения, предотвращая термические и электрические повреждения, которые могли бы возникнуть при более слабом устройстве.
Сферы применения автоматических выключателей YON max в современных энергосистемах
Универсальность автоматического выключателя MGS160N позволяет использовать его в самых разных отраслях промышленности и коммерческой деятельности. Благодаря способности работать с токами до 160 Ампер, данное устройство идеально подходит для защиты вторичных распределительных устройств (ВРУ), а также для питания мощных электродвигателей, трансформаторных подстанций и крупных производственных линий. В коммерческой сфере такой выключатель часто устанавливается на объектах с большой площадью освещения и мощным электрооснащением, таких как торговые центры, склады, офисные комплексы и гостиничные комплексы. Использование устройства с регулируемым расцепителем особенно актуально в случаях, когда необходимо обеспечить селективность защиты, чтобы при аварии на одной ветке питания не отключалась вся сеть здания. Это позволяет локализировать неисправность и минимизировать простои оборудования.
Также стоит отметить, что автоматические выключатели YON max соответствуют всем современным требованиям стандартов безопасности электротехнических изделий. Они прошли серию испытаний на механическую и электрическую прочность, а также на стойкость к внешним воздействиям. Это гарантирует их долговечность и стабильную работу на протяжении всего срока службы, даже в условиях жестких промышленных нагрузок. Надежность конструкции позволяет использовать оборудование в климатических зонах с широким диапазоном температур, что делает его пригодным для установки как в отапливаемых помещениях, так и в неотапливаемых электрощитах.
Преимущества выбора автоматических выключателей литого корпуса для стационарного монтажа
Выбор в пользу автоматических выключателей в литом корпусе (MCCB) перед модульными автоматами (MCB) обусловлен рядом весомых преимуществ, которые делает устройство YON max MGS160N идеальным решением для промышленных задач. Литой корпус обеспечивает большую токопроводящую площадь и, как следствие, более низкий нагрев контактов при длительной работе на предельном токе. Это существенно продлевает ресурс механизма отключения. Кроме того, литой корпус позволяет реализовать более сложную и надежную систему дугогашения, что повышает безопасность отключения. Возможность регулировки расцепителя позволяет гибко настраивать защиту под конкретный контур, что невозможно у стандартных автоматов с фиксированными уставками. Все эти факторы в совокупности формируют предложение, которое оправдывает инвестиции в качественную электротехническую защиту вашего предприятия.
В заключение, автоматический выключатель YON max MGS160N 3P 128-160А 36кА представляет собой образец современной инженерной мысли в сфере электротехники. Его сочетание высокой токоограничивающей способности, регулируемой системы защиты и надежного литого корпуса делает его незаменимым элементом любой профессиональной электрощитовой. Установка данного оборудования в вашу систему электроснабжения станет гарантией безопасности и бесперебойности работы ваших электроприемников, обеспечивая стабильную защиту от токов перегрузки и коротких замыканий.
