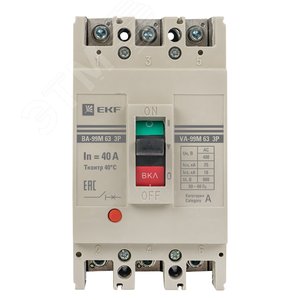

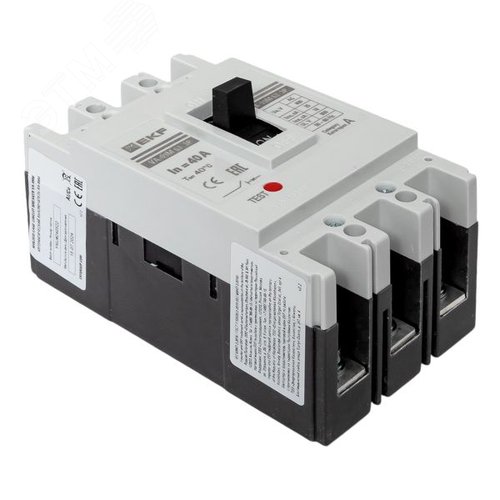

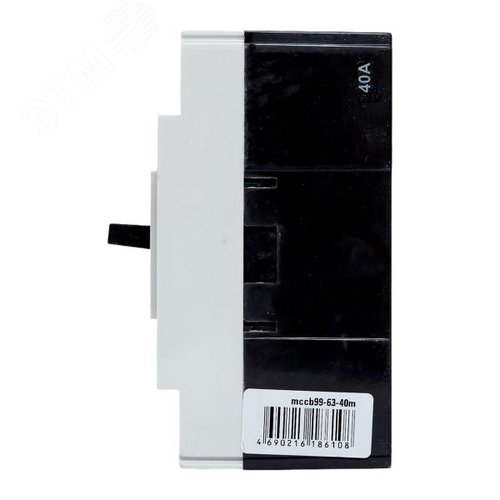

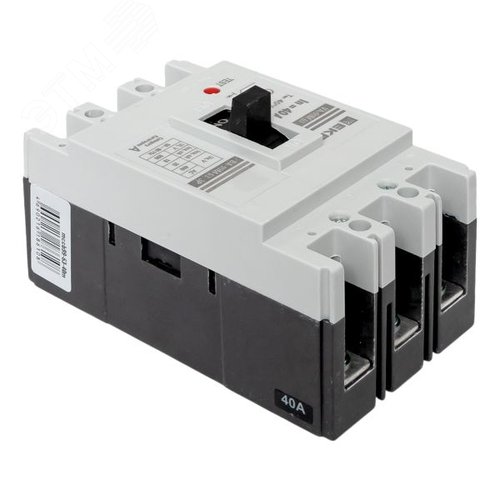

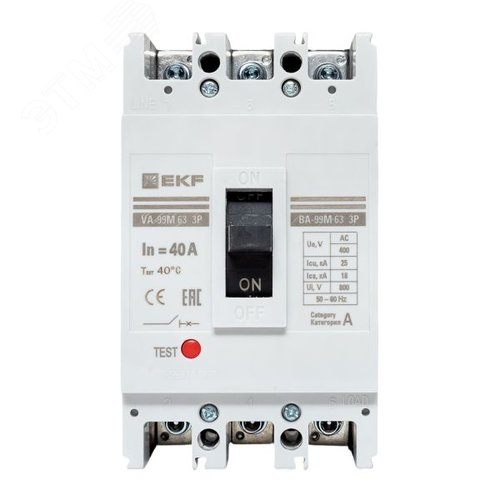

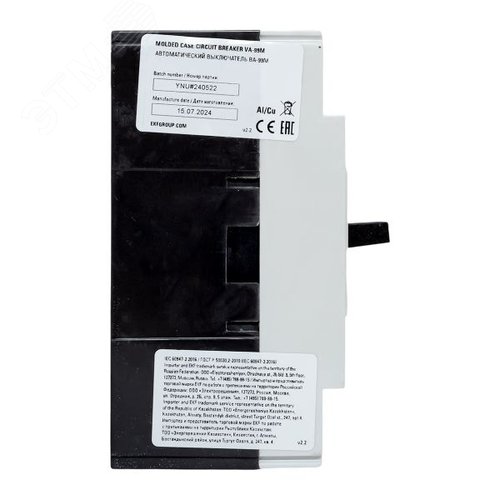

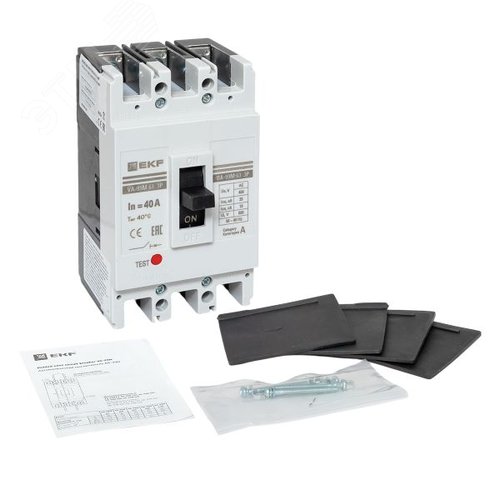

Выключатель автоматический ВА-99М 63/40А 3P 25кА
Описание и назначение автоматического выключателя ВА-99М
Автоматический выключатель ВА-99М представляет собой высококачественное устройство коммутации и защиты, предназначенное для использования в системах электроснабжения различных типов. Данное устройство относится к классу автоматических выключателей в литом корпусе стационарного типа, что гарантирует их надежность и долговечность в условиях эксплуатации. Модель ВА-99М с номинальным током 63 А и уставкой 40 А является оптимальным решением для защиты проводки, электродвигателей и другого электрооборудования от воздействия токов короткого замыкания и перегрузок. Трехполюсная конструкция (3P) позволяет эффективно защищать трехфазные цепи, обеспечивая балансировку нагрузки и безопасность всей электроустановки. Высокая отключающая способность в 25 кА свидетельствует о способности устройства безопасно разрывать мощные токовые нагрузки, возникающие при аварийных ситуациях, не遭受я при этом повреждений.
Устройство идеально подходит для установки в распределительных щитах, на предприятиях промышленности, в коммерческих зданиях и частных домохозяйствах. Конструкция выключателя разработана с учетом требований безопасности и соответствует современным нормативным документам, что позволяет использовать его в ответственных энергетических сетях. Надежная фиксация на DIN-рейке обеспечивает стабильность работы и удобство обслуживания.
Ключевые технические характеристики и преимущества
Техническая начинка автоматического выключателя ВА-99М обеспечивает максимальную защиту сети. Основные параметры устройства определяют его возможности и область применения:
- Номинальный ток (In): 63 А. Это предельная величина тока, который устройство способно длительно проводить без нагрева и срабатывания защиты. Выбор уставки 40 А позволяет гибко настраивать защиту под конкретную нагрузку.
- Количество полюсов: 3P. Трехполюсное исполнение означает, что устройство разрывает три фазных провода одновременно, что исключает возможность работы на обесточенной фазе и предотвращает перекосы напряжения.
- Отключающая способность (Icn): 25 кА. Это высокий показатель, указывающий на способность выключателя гасить дугу и разрывать цепь при токах короткого замыкания до 25 000 Ампер, что критически важно для предотвращения возгораний в распределительных щитах.
- Номинальное напряжение: 220/380 В. Устройство рассчитано на стандартные промышленные и бытовые напряжения переменного тока.
- Тип характеристики срабатывания: Обычно такие выключатели имеют характеристику C, что делает их универсальными для защиты линий с незначительными пусковыми токами (освещение, розетки) или умеренными пусковыми токами (маломощные двигатели).
- Материал корпуса: Сверхпрочный термостойкий поликарбонат, устойчивый к ударам, ультрафиолетовому излучению и агрессивным средам.
Дополнительным преимуществом является наличие индикатора положения контактов, который позволяет визуально определить, отключено ли устройство. Также предусмотрены удобные винтовые клеммы для надежного подключения проводов сечением до 35 мм², что предотвращает окисление контактов и обеспечивает низкий переходное сопротивление.
Конструктивные особенности и материалы
Корпус автоматического выключателя ВА-99М выполнен из литого поликарбоната, который обладает высокой механической прочностью и диэлектрическими свойствами. Внутренняя часть устройства включает в себя высококачественные контакты из серебра или сплава на его основе, что обеспечивает малый электрический переходный контакт и долговечность механизма. Механизм свободного расцепления гарантирует, что даже при отключении питания устройство не потеряет свои защитные функции и останется готовым к срабатыванию.
Тепловое расцепление в ВА-99М реализовано с помощью биметаллической пластины, которая реагирует на длительные перегрузки тока. Электромагнитное расцепление мгновенно реагирует на короткие замыкания, создавая мощный электромагнитный импульс, который физически размыкает силовую цепь. Такая комбинированная защита (тепловая и магнитная) обеспечивает селективность и избирательность, позволяя отключить только аварийный участок сети, не обесточивая всю систему целиком.
Крепление на DIN-рейку осуществляется с помощью специальной защелки, которая входит в комплект поставки. Это позволяет быстро и надежно закрепить выключатель в распределительном шкафу, обеспечивая вентиляцию и доступ к элементам управления.
Сферы применения и условия эксплуатации
Автоматические выключатели ВА-99М находят широкое применение в электротехнических системах различных классов напряжения. Они устанавливаются в качестве вводных или групповых защитных аппаратов в электрощитах квартир, офисов, производственных цехов и складских помещений. Благодаря высокому номиналу отключения (25 кА), этот выключатель часто используется в качестве вводного автомата для небольших предприятий, где требуется защита от мощных импульсов тока.
Устройство предназначено для эксплуатации в условиях окружающей среды с температурой от -40 до +40 градусов Цельсия (в зависимости от конкретных модификаций). Корпус защищен от влаги и пыли по классу IP20 или выше, что позволяет устанавливать его в стандартных условиях эксплуатации без необходимости использования дополнительных защитных кожухов. Однако, в особо влажных или пыльных помещениях рекомендуется использовать дополнительные средства защиты щита.
ВА-99М совместим с другими элементами модульной автоматики, что позволяет создавать сложные защитные схемы с использованием реле напряжения, дифференциальных автоматов и других устройств управления. Триполюсное исполнение идеально подходит для питания трехфазного оборудования, насосов, станков и систем вентиляции.
Рекомендации по монтажу и подключению
При монтаже автоматического выключателя ВА-99М необходимо соблюдать правила техники безопасности и инструкцию по эксплуатации. Перед началом работ убедитесь, что напряжение в сети отключено. Устройство следует крепить на DIN-рейку с помощью фиксатора, предусмотренного конструкцией. При подключении проводов к клеммам используйте отвертку подходящего размера, чтобы не повредить изоляцию или винт. Зажимайте провод с достаточным усилием, чтобы обеспечить надежный контакт, но не перетягивайте до разрушения изоляции.
После подключения проводов проверьте правильность полярности подключения (для 3P все три фазы подключаются к соответствующим клеммам). Убедитесь, что провода не касаются корпуса и других токоведущих частей. При включении устройства убедитесь, что рукоятка выключателя находится в положении "ВКЛ" (верхнее положение). Регулировка уставки тока (если она предусмотрена конструкцией конкретной модификации) производится с помощью специального винта на лицевой панели или с обратной стороны корпуса, однако в базовой модели ВА-99М уставка часто фиксирована на заводе.
При эксплуатации следите за внешним видом устройства. Появление дыма, запаха горелой изоляции или искрения при включении требует немедленного отключения и вызова специалиста. Не пытайтесь ремонтировать выключатель самостоятельно, так как внутренняя конструкция содержит под напряжением элементы. При срабатывании автомата проверяйте причину отключения: перегрузка сети или короткое замыкание. Если автомат срабатывает часто, необходимо проверить нагрузку и состояние проводки.
