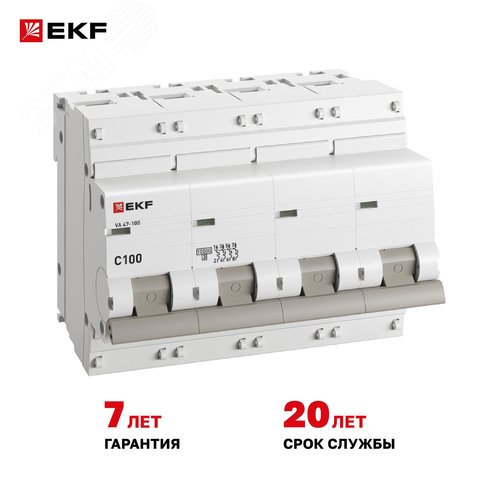

Выключатель автоматический ВА 47-100 4P 100А (C) 10kA PROxima

Выключатель автоматический ВА 47-100 4P 100А (C) 10kA PROxima — Надежная защита электроустановок

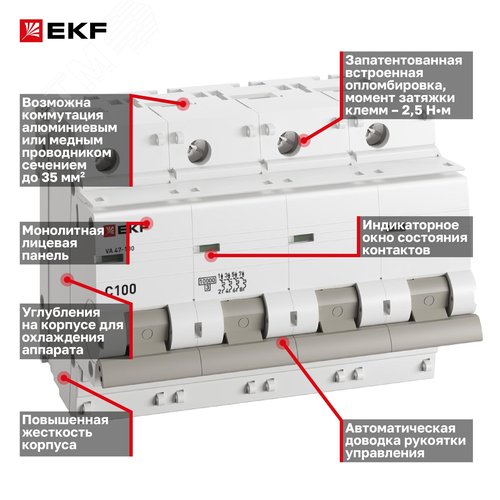

Автоматический выключатель ВА 47-100 4P 100А (C) 10kA, входящий в состав популярной линейки PROxima, представляет собой высококачественное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Это модульное устройство разработано для монтажа на стандартной DIN-рейке, что обеспечивает удобство установки в распределительных щитах жилых и промышленных зданий. Конструкция выключателя создана с учетом требований современных стандартов безопасности и обеспечивает надежную работу в условиях широкого диапазона температур и электрических нагрузок. Модель 4P (четырехполюсная) позволяет не только защищать фазные провода, но и контролировать нейтраль, что особенно важно для трехфазных сетей с несимметричной нагрузкой или для защиты однофазных сетей, где нейтраль не занулена. Корпус изделия выполнен из ударопрочного термостойкого пластика, который защищает внутренние компоненты от внешних воздействий, влаги и пыли.

Линейка PROxima позиционируется как экономичный ряд, однако не уступает в надежности более дорогим аналогам. Автоматический выключатель этой модели оснащен современным механизмом отключения, который гарантирует быстрое размыкание контактов при возникновении аварийной ситуации. Это позволяет минимизировать риск возгорания, повреждения проводки и поломки подключенного оборудования. Интеграция в систему электроснабжения происходит без сложностей, так как габариты устройства соответствуют стандартным модульным размерам, позволяя плотно разместить несколько автоматов в ограниченном пространстве щита. Производитель уделяет особое внимание качеству материалов контактов, что гарантирует длительный срок службы даже при частых циклах включения-выключения.

Ключевые преимущества и технические особенности устройства

• Высокая номинальная отключающая способность: Устройство способно безопасно прерывать ток короткого замыкания величиной до 10 кА. Это означает, что при возникновении серьезного аварийного режима автомат сработает мгновенно, предотвратив разрушительные последствия для проводки.
• Характеристика отключения C: Кривая отключения типа «C» является универсальной и идеально подходит для защиты линий освещения, розеточных групп и питания бытовой техники с умеренным пусковым током. Такой тип защиты предотвращает ложные срабатывания при включении мощных электродвигателей или трансформаторов.
• Тепло-магнитный расцепитель: Устройство сочетает в себе две защиты. Тепловой расцепитель срабатывает плавно при длительном превышении номинального тока, защищая от перегрева. Магнитный расцепитель мгновенно отключает цепь при кратковременном скачке тока, характерном для короткого замыкания.
• Защита нейтрали: Благодаря четырехполюсной конструкции (4P), выключатель обеспечивает разрыв всех токоведущих жил, включая нейтраль. Это исключает риск обгорания нейтрали, что может привести к аварийным ситуациям при обрывах фазных проводников.
• Компактный монтаж: Автомат занимает стандартное модульное пространство, что позволяет оптимизировать пространство внутри распределительного щита и укладывать в него другие защитные элементы, УЗО или стабилизаторы.
• Широкий температурный диапазон: Конструкция выдерживает работу в условиях от -25°C до +40°C, что делает его пригодным для установки как в отапливаемых помещениях, так и в неотапливаемых электрических шкафах.

Технические характеристики модели ВА 47-100

• Номинальное напряжение: 230/400 В переменного тока.
• Номинальный ток: 100 А.

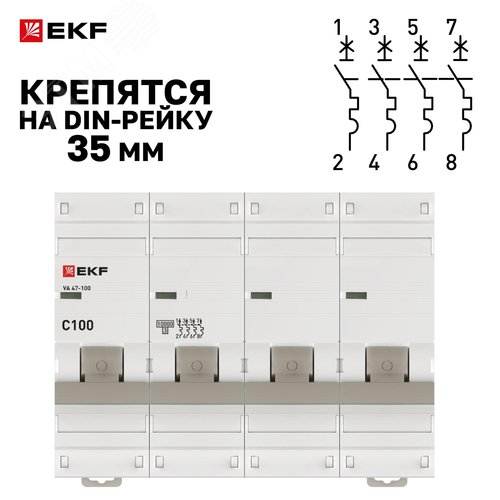

• Число полюсов: 4 (четыре).
• Характеристика срабатывания: С (для осветительных и розеточных сетей).
• Номинальная отключающая способность: 10 кА.
• Пусковой ток: 10 кА.
• Номинальное напряжение отключения: 400 В.
• Номинальный ток отключения: 100 А.
• Монтажная ширина: 4 модуля.
• Степень защиты: IP20.
• Материал корпуса: Негорючий пластик.
• Стандарты соответствия: ГОСТ Р, МЭК 60898-1.

Область применения и рекомендации по эксплуатации

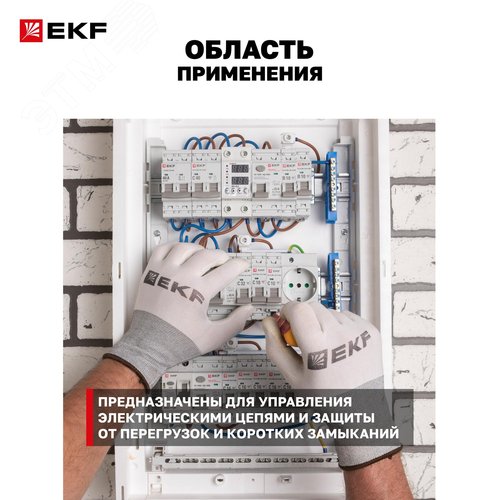

Автоматический выключатель ВА 47-100 4P 100А (C) 10kA PROxima широко используется в системах электроснабжения различных типов объектов. Он предназначен для установки в распределительных щитах квартир, частных домов, офисных зданий и промышленных предприятий. Благодаря номинальному току в 100 А, данный автомат подходит для защиты групповых линий, питающих группы розеток на кухне, в гараже или на второй этаж дома. Он также может применяться для защиты отдельных трехфазных нагрузок, таких как электрические котлы, насосные станции или промышленные станки, подключенные по схеме звезда-треугольник. Важно помнить, что перед установкой необходимо учитывать сечение вводного кабеля и суммарную мощность подключаемых приборов. Если проводка выполнена медным кабелем сечением не менее 16 мм², данный автомат будет работать в штатном режиме.

При эксплуатации рекомендуется проводить регулярный визуальный осмотр устройства, проверяя целостность корпуса и положение рычага управления. Если автомат срабатывает слишком часто, необходимо искать причину перегрузки сети или неисправности одного из подключенных приборов. Устройство не подлежит ремонту и, при обнаружении неисправности, подлежит замене на новый аналог. Соблюдение правил техники безопасности при монтаже и эксплуатации является обязательным условием безопасной работы электросети. Использование сертифицированных комплектующих, таких как выключатели PROxima, обеспечивает долговечность и безопасность всей электрической системы.
