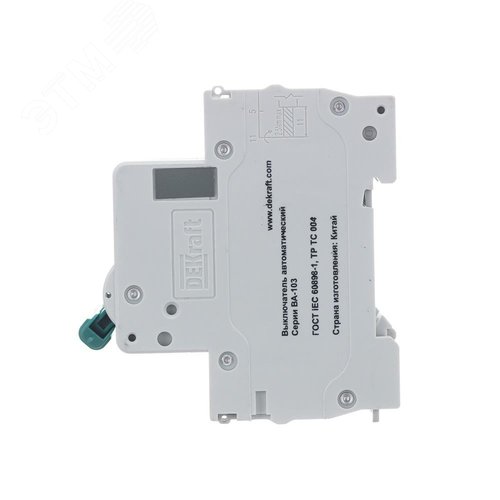

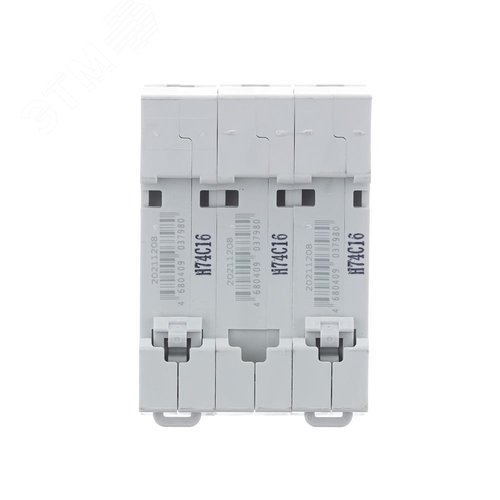

Выключатель автоматический ВА-103 3Р 16А C 6кА новый

Автоматический выключатель ВА-103 3Р 16А C 6кА — надежная защита вашей электросети

В современном мире электричество является неотъемлемой частью нашей жизни, обеспечивая работу бытовых приборов, систем освещения и сложного промышленного оборудования. Однако с ростом нагрузки на сети возрастает и риск аварийных ситуаций, таких как перегрузки, короткие замыкания или скачки напряжения. Именно здесь на первый план выходят автоматические выключатели модульного типа, которые служат первыми и главными защитниками электрических цепей. Представляем вашему вниманию автоматический выключатель ВА-103, представленный в трехполюсном исполнении (3Р) с номинальным током отключения 16 Ампер и характеристикой срабатывания C. Этот новый образец продукции сочетает в себе передовые технологии производства, высокую надежность и соответствие строгим международным стандартам безопасности.

Модульный автоматический выключатель — это компактное устройство, устанавливаемое на стандартную ДИН-рейку. Его конструкция позволяет экономить место в электрощитах, что особенно актуально для современных квартир и офисов с множеством электроприборов. Выключатель ВА-103 отличается компактными габаритами при сохранении полной функциональности, что делает его идеальным решением для распределительных щитов любой сложности. Корпус устройства выполнен из высококачественного ударопрочного и термостойкого пластика, который не поддерживает горение. Это обеспечивает дополнительную защиту от распространения пламени в случае возникновения пожара внутри электрошкафа.

Технические характеристики и расшифровка модели

Чтобы правильно подобрать автоматический выключатель, необходимо понимать, что означают цифровые и буквенные обозначения в названии модели. Давайте разберем ключевые параметры устройства ВА-103 детально:

• 3Р (Трехполюсный): Это означает, что выключатель контролирует три фазных проводника одновременно. Такая конструкция необходима для подключения трехфазных потребителей, таких как мощные электродвигатели, сварочные аппараты или промышленное оборудование. В случае аварийной ситуации отключается вся фаза целиком, обеспечивая максимальную безопасность.
• 16А (Номинальный ток): Цифра 16 указывает на номинальный рабочий ток. Это значит, что автомат способен длительно отключать нагрузку до 16 Ампер без перегрева или преждевременного срабатывания. Если потребление тока превысит этот порог, механизм защиты сработает. Важно отметить, что этот ток является безопасным пределом для большинства бытовых сетей.
• Характеристика C: Буква C указывает на тип кривой срабатывания электромагнитного расцепителя. Характеристика C используется для защиты сетей с умеренными пусковыми токами. Это оптимальный выбор для освещения, розеточных групп и большинства бытовых приборов. Он сработает при кратковременных скачках тока в диапазоне от 5 до 10 номинальных токов, защищая от коротких замыканий, но не отпуская нормально работающие двигатели.
• 6кА (Сила отключения): Это одна из важнейших характеристик безопасности. 6 кА означает, что выключатель способен безопасно гасить дугу и отключать цепь даже при коротком замыкании с силой тока до 6000 Ампер. Это очень высокий показатель, который говорит о высокой надежности устройства и его способности выдерживать мощные электродинамические удары.

Принцип работы теплового и электромагнитного расцепителей

Внутри корпуса выключателя ВА-103 расположены два независимых механизма защиты, работа которых обеспечивает комплексную безопасность:

Тепловой расцепитель отвечает за защиту от длительных перегрузок. Он представляет собой биметаллическую пластину, которая нагревается под воздействием повышенного тока. Если нагрузка в сети стабильно превышает номинальные 16 Ампер, пластина прогибается и механически воздействует на механизм отключения. Это предотвращает перегрев проводки, который может привести к возгоранию изоляции.

Электромагнитный расцепитель срабатывает мгновенно при возникновении короткого замыкания. Сильный импульс тока замыкает магнитный клапан, который размыкает контакты. Реакция происходит за доли секунды, что минимизирует разрушительное воздействие на сеть. Сочетание этих двух принципов делает автомат ВА-103 универсальным защитным устройством.

Области применения автоматического выключателя

Универсальность устройства ВА-103 позволяет использовать его в самых разных сферах жизнедеятельности:

• Жилые помещения: Идеально подходит для защиты трехфазных сетей в частных домах или современных квартир, где установлены трехфазные электроплиты или кондиционеры.
• Офисные здания: Используется в корпоративных сетях для защиты серверов и оргтехники от скачков напряжения.
• Промышленность: Может применяться в качестве защиты отключающих устройств для маломощных электродвигателей и насосов, работающих в режиме C.
• Агропромышленный сектор: Надежно защищает оборудование на дачных участках и фермерских хозяйствах от воздействия влаги и перепадов температур.

Важно помнить, что автоматический выключатель — это не просто деталь, а элемент системы безопасности. Приобретая новый образец ВА-103, вы получаете устройство, которое прошло полный цикл заводского контроля качества. Это гарантирует отсутствие заводских дефектов, таких как заедание контактов или износ механизма расцепления.

Правила монтажа и эксплуатации

Для корректной работы устройства ВА-103 необходимо соблюдать несколько простых правил при установке:

• Подключение проводов: Фазные провода подключаются к верхним клеммам, а нижние клеммы оставляются свободными для последующих потребителей. Это стандартная схема, облегчающая ремонт и модернизацию электрощита.
• Монтаж на ДИН-рейку: Автомат фиксируется на металлической рейке специальными защелками. Это обеспечивает надежную фиксацию и удобный доступ для обслуживания.
• Проверка контактов: После монтажа рекомендуется проверить затяжку винтов крепления проводов. Вибрация или механические нагрузки могут ослабить соединение, что приведет к нагреву контактов.
• Тестирование кнопки Т: На лицевой панели выключателя есть кнопка тестирования, нажатие на которую имитирует короткое замыкание. Это позволяет убедиться в исправности механизма отключения после сборки щита.

Заключение

Автоматический выключатель ВА-103 3Р 16А C 6кА — это выбор тех, кто ценит безопасность и надежность. Его способность выдерживать токи до 6000 Ампер делает его практически неуязвимым к внешним факторам. Трехполюсное исполнение открывает возможности для подключения мощного оборудования, а характеристика C обеспечивает плавную работу с нагрузками с пусковыми токами. Приобретая этот новый товар, вы вкладываетесь в долговременную стабильность работы вашей электросети. Мы рекомендуем использовать автоматические выключатели только от проверенных производителей, чтобы избежать ложных срабатываний или отказов в критические моменты. Этот модульный автомат станет надежной основой для вашей системы электробезопасности.
