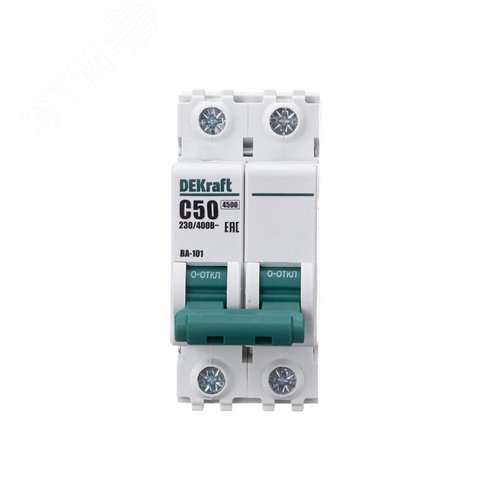

Выключатель автоматический ВА-101 2P 50А C 4.5кА
Высокопроизводительный автоматический выключатель ВА-101: надежная защита вашей электросети
Автоматический выключатель ВА-101 представляет собой современное устройство коммутации и защиты, предназначенное для установки в электрические цепи переменного тока с номинальным напряжением до 400 Вольт. Это устройство является ключевым элементом системы электробезопасности в жилых, промышленных и коммерческих зданиях. Модель ВА-101 относится к классу модульных выключателей, что обеспечивает их удобство монтажа в стандартных распределительных щитах на DIN-рейке. Конструкция устройства спроектирована таким образом, чтобы выдерживать высокие механические и электрические нагрузки, гарантируя стабильную работу даже в условиях перегрузки сети.
Технические характеристики и параметры защиты
Ключевым параметром данного устройства является его токовая характеристика, обозначаемая как "C". Это означает, что выключатель ВА-101 предназначен для защиты цепей с активными нагрузками, такими как розетки, осветительные приборы и бытовая техника. Он отличается высокой чувствительностью к перегрузкам и способностью быстро отключаться при коротком замыкании, предотвращая перегрев проводки и возгорание. Основные технические данные:
- Номинальный ток (In): 50 Ампер — позволяет безопасно питать мощные потребители и целые группы розеток.
- Количество полюсов: 2P (двухполюсный) — обеспечивает одновременное разрыв фазного и нулевого проводников, что критически важно для безопасности при отключении.
- Отключающая способность (Icn): 4.5 кА — гарантирует способность выключателя безопасно прерывать ток короткого замыкания в сетях с умеренной емкостью.
- Номинальное напряжение: 230/400 В.
- Количество модулей: 2 модуля — компактный размер экономит пространство в электрощите.
Конструкция и материалы корпуса
Корпус автоматического выключателя ВА-101 выполнен из ударопрочного термостойкого пластика, устойчивого к воздействию влаги, пыли и агрессивных сред. Внутри устройства установлены высококачественные контакты с покрытием из серебра или его сплавов, которые обеспечивают минимальное электрическое сопротивление и предотвращают искрение в процессе работы. Дугогасительная камера, расположенная внутри корпуса, эффективно гасит электрическую дугу при отключении, предотвращая ее повторное воспламенение. Механизм включения и отключения оснащен удобной рукояткой, которая четко фиксируется в положениях "ВКЛ" и "ВЫКЛ", а также имеет индикаторное окно, позволяющее визуально контролировать состояние прибора.
Принцип действия и функции безопасности
Работа выключателя ВА-101 основана на взаимодействии электромагнитного и тепловых расцепителей. Тепловой расцепитель реагирует на длительное превышение номинального тока, срабатывая при перегрузках, которые могут возникнуть при включении мощных приборов или неисправности проводки. Электромагнитный расцепитель мгновенно срабатывает при возникновении короткого замыкания, прерывая цепь за доли секунды. Это двухуровневая защита обеспечивает комплексную безопасность: отключение происходит при перегрузке с небольшой задержкой (чтобы не срабатывать при пусковых токах) и мгновенно при аварийном скачке напряжения. Устройство также защищает от утечек тока, интегрируясь в системы с дифференциальными аппаратами, создавая многоступенчатую систему защиты.
Сфера применения и преимущества
Автоматический выключатель ВА-101 идеально подходит для монтажа в распределительных щитах жилых домов, офисных помещений, складов и производственных цехов. Благодаря своей компактности, он позволяет эффективно использовать пространство щитового оборудования. Основные преимущества использования данного изделия включают:
- Надежность: долгий срок службы благодаря качественным материалам и проверенной конструкции.
- Универсальность: подходит для защиты линий с активной нагрузкой и бытовых приборов.
- Компактность: 2 модуля занимают минимум места в стандартном щите.
- Простота эксплуатации: интуитивно понятный механизм управления и индикации.
- Соответствие стандартам: продукция соответствует требованиям международных норм безопасности электротехники.
Выбирая автоматический выключатель ВА-101, вы получаете гарантию безопасности своей электроустановки. Его использование позволяет минимизировать риски аварийных ситуаций, связанных с перегрузкой сети или коротким замыканием. Установив такие устройства в электрощит, вы обеспечиваете не только защиту имущества от пожара, но и продлеваете срок службы подключенного электрооборудования. Данный тип выключателей является стандартом качества для защиты вторичных контуров электроснабжения, обеспечивая стабильную и безопасную подачу электроэнергии во все точки потребления.
