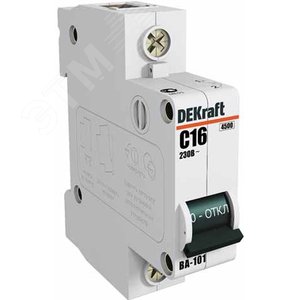

Выключатель автоматический ВА-101 1P 3А C 4.5кА
Автоматический выключатель ВА-101 1P 3А C 4.5кА: надежная защита вашей электросети
В современном мире электричество является неотъемлемой частью нашей жизни, обеспечивая работу освещения, бытовой техники и сложных электронных систем. Однако, вместе с энергией приходит и риск возникновения аварийных ситуаций, таких как короткие замыкания или перегрузки сети. Для предотвращения пожаров и повреждения оборудования необходима надежная защита, и здесь на помощь приходит автоматический выключатель ВА-101. Это компактное устройство, устанавливаемое на DIN-рейку, способно мгновенно реагировать на опасные изменения в токовой нагрузке, отключая цепь до того, как произойдет возгорание изоляции или сгорание контактов. Модель 1P (однополюсная) идеально подходит для защиты фазной линии в однофазных сетях, что является наиболее распространенным случаем в жилом секторе и офисах.
Выбор автоматического выключателя — это не просто техническая задача, а вопрос безопасности всего дома или предприятия. Устройство с токовым номиналом 3А относится к категории селективной защиты для маломощных цепей. Оно не сработает при включении мощной плиты, но будет мгновенно отключать линию, если через нее протекает ток, превышающий безопасный предел в несколько раз. Это делает его незаменимым элементом в щитовых распределительных устройствах.
Детальный разбор технических характеристик и параметров
Понимание паспортных данных устройства позволяет инженеру или электрику правильно подобрать защиту под конкретную нагрузку. Рассмотрим ключевые параметры модели ВА-101 детально.
- Номинальный ток (3А): Это максимальный ток, который выключатель способен пропускать через себя бесконечно долго без перегрева. В данном случае — 3 Ампера. Это крайне низкий порог, что означает, что устройство предназначено исключительно для линий с минимальной нагрузкой.
- Характеристика отключения (C): Буква «C» указывает на тип кривой срабатывания. Для таких автоматов мгновенное срабатывание (магнитное) происходит при токе кратности от 5 до 10 номинальных. Это означает, что если ток вырастет до 15-30 Ампер (что является коротким замыканием), автомат сработает за доли секунды. Это оптимально для защиты осветительных линий.
- Номинальное отключающее способность (4.5кА): Числовая характеристика 4500 Ампер показывает, какой ток короткого замыкания может выдержать устройство, не расплавившись и не потеряв работоспособность. Это стандартный показатель безопасности, гарантирующий, что автомат физически выдержит энергию, выделившуюся при замыкании, и успешно разомкнет цепь.
- Номинальное напряжение: Работает в стандартных сетях 230/400 Вольт, что соответствует большинству современных электросетей в России и Европе.
Также важно учитывать механическую долговечность. Качественные автоматы рассчитаны на тысячи циклов включения-выключения, что гарантирует их работу десятилетиями без необходимости замены. Конструкция корпуса выполнена из ударопрочного пластика, устойчивого к горению (V0 класс), что предотвращает распространение пламени в случае возгорания.
Принцип работы: как происходит аварийное отключение
Внутреннее устройство автоматического выключателя ВА-101 основано на комбинации двух физических явлений: теплового расширения и электромагнитной индукции. Это обеспечивает защиту от двух типов аварий.
Первый механизм — тепловой. В корпусе находится биметаллическая пластина, изготовленная из двух металлов с разным коэффициентом теплового расширения. Когда ток по цепи течет в штатном режиме, пластина нагревается плавно. Если же происходит перегрузка (например, включили слишком много ламп), пластина нагревается быстрее. При достижении критической температуры она изгибается и механически толкает рычаг, размыкая контакты. Это срабатывает с небольшой задержкой, давая нагрузку время на включение, но при длительной перегрузке (например, 1.13 номинала) защита сработает.
Второй механизм — электромагнитный. Он отвечает за защиту от короткого замыкания. Внутри катушки находится сердечник, который втягивается под действием мощного магнитного поля. Если в цепи возникает ток короткого замыкания (например, 15-30 ампер), поле становится настолько сильным, что сердечник мгновенно втягивается и выбивает рычаг. Этот процесс занимает миллисекунды, что критически важно для предотвращения искрения и пожара.
Сочетание этих двух механизмов делает автоматический выключатель универсальным и безопасным элементом электротехнической арматуры.
Сферы применения: где необходим автомат с током 3А
Многие новички могут удивиться выбору автомата всего на 3 Ампера. Однако в современной электрике малые номиналы становятся все более актуальными. Почему именно ВА-101 с 3А?
- Освещение светодиодных лент: Светодиодная подсветка потребляет очень мало энергии. Если подключить такую ленту напрямую в розетку через мощный автомат, она будет постоянно срабатывать из-за скачков напряжения при включении. Автомат на 3А идеально подходит для таких линий.
- Защита электроники: Современные компьютеры, серверы и чувствительная бытовая техника могут быть чувствительны к скачкам тока. Автомат помогает изолировать их от помех в общей сети.
- Системы видеонаблюдения и сигнализации: Эти системы работают от малых токов и требуют деликатной защиты от перенапряжений.
- Современные розетки USB: Встроенные в стены зарядные устройства для телефонов часто имеют потребление менее 3А. Для них отдельный автомат с таким номиналом — правильное решение.
Использование таких малых номиналов позволяет реализовать селективность защиты. То есть, при замыкании в одной лампе, выключится только этот автомат, а не весь щиток целиком, что обеспечит освещение остальной части помещения.
Инструкция по монтажу и правилам подключения
Правильная установка автоматического выключателя ВА-101 требует соблюдения ряда правил, изложенных в ПУЭ (правилах устройства электроустановок). Ниже приведен алгоритм действий для профессионального электрика.
- Подготовка проводки: Убедитесь, что провода (фаза и ноль) зачищены на необходимую длину. Обычно достаточно 8-10 мм, чтобы они плотно вошли в зажим автомата. Используйте медные провода, так как алюминиевые контакты в таких малых автоматах могут окисляться.
- Монтаж на DIN-рейку: Автомат крепится на стандартную DIN-рейку, которая устанавливается на металлическую дин-планку внутри электрощита. Это обеспечивает надежную фиксацию и удобство обслуживания.
- Подключение проводников: Фаза (L) подключается к верхнему зажиму, а нагрузка (лампа, розетка) — к нижнему. Ноль (N) подключается к нулевому шине, минуя автомат (если он однополюсный). Заземление (PE) также подключается к отдельной шине.
- Проверка: После монтажа обязательно проверьте затяжку винтов зажим
