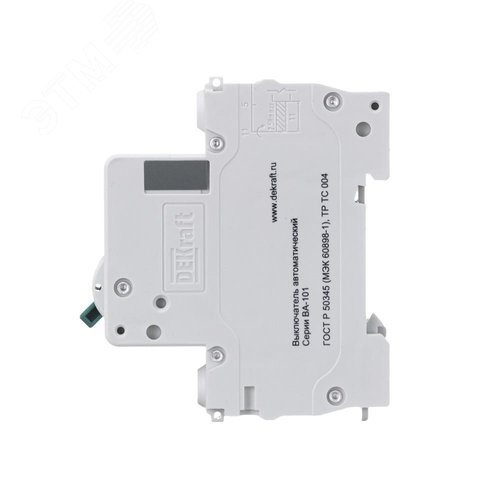

Выключатель автоматический ВА-101 1P 16А C 4.5кА
Автоматический выключатель ВА-101 1P 16А C 4.5кА: Надежная защита ваших электрических сетей
В современном мире электрооборудования автоматические выключатели играют роль главного «стража», обеспечивающего безопасность и стабильность работы электрических сетей. Модель ВА-101, относящаяся к категории модульных автоматических выключателей, представляет собой компактное и высокоэффективное устройство, предназначенное для защиты однофазных цепей от недопустимых перегрузок и коротких замыканий. Этот аппарат идеально подходит для монтажа в распределительных щитах жилых домов, офисных помещений и небольших коммерческих объектов, где требуется защита линий освещения и розеточных групп. Конструкция устройства выполнена в соответствии с международными стандартами, что гарантирует его долговечность и простоту в обслуживании.
Ключевые технические характеристики и функциональные возможности
Понимание технических параметров устройства позволяет правильно подобрать его под конкретные задачи электрической схемы. Модель ВА-101 обладает сбалансированными характеристиками, которые делают её универсальным решением для большинства бытовых задач. Она сочетает в себе высокую чувствительность к перегрузкам и способность выдерживать мощные токовые импульсы при аварийных ситуациях.
- Номинальный ток (In): 16 Ампер. Это значение указывает на максимальную силу тока, которую выключатель может пропускать через себя длительное время без срабатывания. Для однофазной сети 220В такой ток обеспечивает защиту для линий освещения и большинства бытовых электроприборов средней мощности.
- Номинальное напряжение: 230/400 Вольт. Устройство рассчитано на работу в стандартных бытовых сетях переменного тока, обеспечивая надежную защиту как при напряжении 220В, так и в трехфазных сетях до 400В.
- Кривая срабатывания: C. Кривая «C» является классической для защиты бытовых линий. Она обеспечивает мгновенное отключение при коротком замыкании и срабатывает при перегрузках в диапазоне от 5 до 10 номинального тока. Это предотвращает ложные срабатывания при пуске мощных приборов, таких как холодильники или стиральные машины.
- Отключающая способность (Icn): 4.5 кА. Это критически важный параметр, показывающий, какой максимальный ток короткого замыкания способен выдержать и «перекусить» выключатель. Значение 4.5 кА (4500 Ампер) является очень высоким и указывает на то, что устройство способно безопасно обесточить сеть даже при серьезных аварийных ситуациях, не разрушаясь при этом.
- Количество полюсов: 1P (Однополюсный). Устройство имеет один полюс, который размыкает только фазную линию. Нулевая линия (нейтраль) при этом остается под напряжением, что упрощает монтаж и позволяет использовать этот выключатель в стандартных однофазных цепях.
- Степень защиты: IP 20. Корпус устройства защищен от попадания твердых предметов диаметром более 12 мм и капель воды под углом до 15 градусов, что является достаточным для установки в распределительных щитах внутри помещений.
- Ширина модуля: 18 мм. Стандартная модульная конструкция позволяет монтировать выключатель в стандартные DIN-рейки, занимая минимум места в щитовой, что важно для компактных распределительных устройств.
Принцип работы и алгоритм защиты электроцепи
Работа автоматического выключателя ВА-101 базируется на двух независимых механизмах защиты: электромагнитном и тепловом. Электромагнитный расцепитель реагирует на резкие скачки тока, характерные для короткого замыкания. При возникновении такого скачка магнитное поле в катушке мгновенно усиливается, притягивая сердечник и механически размыкая контакты. Это происходит за доли секунды, что предотвращает перегрев проводки и возгорание изоляции. Тепловой расцепитель же работает более плавно: он отслеживает нагрев биметаллической пластины, вызванный длительной перегрузкой. Если ток в цепи превышает номинальное значение (16А) в течение определенного времени, пластина нагревается и изгибается, механически размыкая цепь. Такой принцип работы позволяет избежать ложных срабатываний при включении мощных нагрузок, но гарантированно отключит сеть при реальной перегрузке.
Области применения и рекомендации по монтажу
Выключатель ВА-101 1P 16А C 4.5кА рекомендуется устанавливать в качестве защитного устройства для розеточных групп в жилых квартирах. Он также отлично подходит для защиты линий освещения в офисных зданиях, торговых залах и складских помещениях. При монтаже важно убедиться, что суммарная мощность подключаемых нагрузок не превышает предел, который может выдержать автомат. Для расчета примерной мощности можно использовать формулу: P = U × I × cos(φ), где U — напряжение, I — номинальный ток, а cos(φ) — коэффициент мощности. При стандартном коэффициенте мощности 1, автомат на 16А может выдержать нагрузку примерно до 3.5 кВт.
При монтаже устройства необходимо строго соблюдать правила техники безопасности и электротехнические нормы. Монтаж осуществляется на DIN-рейку, входящую в комплект поставки, либо на стандартную металлическую рейку. Подключение проводов производится через специальные клеммы, расположенные на лицевой или задней панели корпуса. Важно зачистить концы проводов перед вставкой их в клеммы, обеспечив надежный электрический контакт. После монтажа рекомендуется проверить работоспособность устройства, выполнив тестовое нажатие кнопки «Тест», если она предусмотрена конструкцией, или проверив срабатывание при искусственном создании аварийной ситуации.
Преимущества выбора автоматического выключателя ВА-101
Выбор автоматического выключателя ВА-101 обусловлен рядом объективных преимуществ, которые выделяет его на рынке электротехники. Во-первых, это высокая надежность, обеспечиваемая качественными материалами и точной сборкой. Во-вторых, это высокая отключающая способность, которая выше стандартных значений для бытовых автоматов, что повышает уровень безопасности. В-третьих, это компактность и удобство монтажа, позволяющее экономить пространство в щитах. В-четвертых, это доступная стоимость, которая делает эту модель экономически выгодным решением для защиты электросети.
Использование автоматических выключателей серии ВА-101 позволяет создать надежную систему защиты, которая минимизирует риски аварийных ситуаций, связанных с электричеством. Правильно подобранное устройство не только защищает дорогостоящее электрооборудование от выхода из строя, но и сохраняет безопасность людей, предотвращая возможность пожаров, вызванных перегревом проводки или короткими замыканиями. Интеграция таких выключателей в общую систему управления электропитанием является обязательным требованием для всех современных электрических сетей.
Заключение по выбору защитного устройства
Подводя итог, можно сказать, что автоматический выключатель ВА-101 1P 16А C 4.5кА является оптимальным выбором для защиты однофазных электрических цепей в быту и на небольших предприятиях. Его технические характеристики соответствуют современным требованиям безопасности и надежности. Высокая отключающая способность и универсальность кривой срабатывания «C» делают его предпочтительным вариантом по сравнению с аналогами с более низкими характеристиками. Приобретая это устройство, вы инвестируете в безопасность своей электросети и спокойствие по поводу работы ваших бытовых приборов.
