Выключатель автоматический однополюсный 1P 16 кА (B) 6kA ВА 47-63N M636116B PROXIMA EKF
Автоматический выключатель модульный ВА 47-63N M636116B PROXIMA EKF — Надежная защита вашей электросети
В мире современной электротехники и строительства безопасность является приоритетом номер один. Качественное электроснабжение — это не только комфорт, но и гарантия того, что ваш дом или офис защищены от возгораний и повреждения электроприборов. Модель автоматического выключателя ВА 47-63N от известного производителя EKF серии PROXIMA идеально подходит для решения этих задач. Это компактное и надежное устройство, разработанное для модульных щитов, обеспечивающее надежную защиту проводки от перегрузок и коротких замыканий. Благодаря инновационной конструкции и высоким техническим характеристикам, данный автоматический выключатель стал одним из самых популярных решений для бытового и промышленного использования в России.
Серия PROXIMA от EKF известна своей долговечностью и стабильностью работы даже в сложных условиях эксплуатации. Автоматические выключатели этой линейции проходят строгий контроль качества, соответствующий международным стандартам, что позволяет гарантировать их безотказную работу на протяжении десятилетий. Устройство оснащено современным механизмом расцепления, который мгновенно реагирует на любые аномалии в сети, отключая цепь до того, как возникнет угроза для людей или имущества. Это делает его незаменимым компонентом для любого современного электрощита.

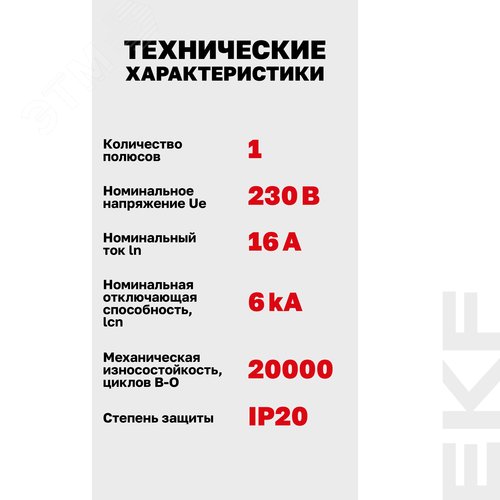

Технические характеристики и возможности устройства
Понимание технических параметров автоматического выключателя необходимо для правильного подбора оборудования под конкретную задачу. Автомат ВА 47-63N M636116B отличается следующими ключевыми параметрами:
- Тип устройства: Однополюсный автоматический выключатель (1P). Это означает, что он защищает только одну фазу, что является стандартным решением для однофазных сетей (220В), используемых в подавляющем большинстве жилых домов, офисов и квартир.
- Номинальный ток (N): 63 Ампера. Этот параметр указывает на максимальный ток, который выключатель может проводить в нормальном режиме работы без срабатывания. Это позволяет подключать к защищаемой линии мощные потребители, такие как электрические котлы, стиральные машины, водонагреватели или мощные системы отопления.
- Номинальное отключающее способность: 6 кА (6000 Ампер). Это важнейшая характеристика безопасности. Она показывает, какой кратковременный ток короткого замыкания выключатель способен прервать без разрушения своих контактов и корпуса. В бытовой сети такие скачки напряжения случаются редко, но при их возникновении автомат срабатывает мгновенно, предотвращая перегрев проводки.
- Характеристика срабатывания (B): Кривая B предназначена для защиты осветительных сетей и розеточных групп. Она имеет более низкий порог срабатывания по сравнению с характеристиками C или D. Это значит, что автомат будет реагировать даже на небольшие перегрузки, что особенно важно для защиты хрупкой бытовой техники и тонкой проводки.
- Напряжение: Рабочее напряжение составляет 230/400 Вольт. Это стандарт для бытовых электросетей. Устройство способно выдерживать стандартные колебания напряжения и обеспечивать стабильную работу подключенных устройств.
- Степень защиты: Корпус имеет степень защиты IP20. Это означает, что он защищен от попадания крупных предметов и пальцев, но не предназначен для использования во влажных помещениях без дополнительного герметизации щита.

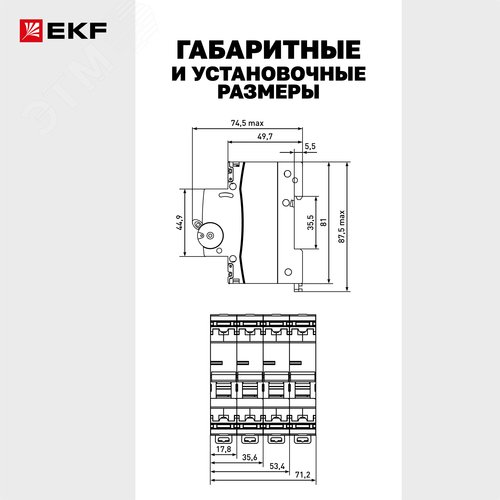

- Модульность: Ширина изделия составляет 1 модуль (18 мм). Это позволяет компактно разместить его в стандартном электрощите, не занимая лишнего места и позволяя разместить рядом другие устройства, такие как УЗО, реле напряжения или контакторы.

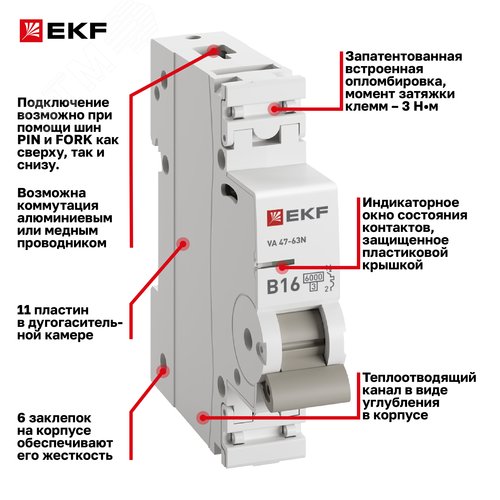

Конструкция корпуса выполнена из прочного термостойкого пластика, который не горит и не деформируется при перегреве. Внутри находится механизм расцепления, состоящий из теплового и электромагнитного элементов. Тепловой элемент реагирует на длительное превышение номинального тока (перегрузку), плавно отключая сеть, чтобы избежать перегрева изоляции. Электромагнитный элемент реагирует на мгновенный скачок тока (короткое замыкание) и отключает сеть практически мгновенно, за миллисекунды.

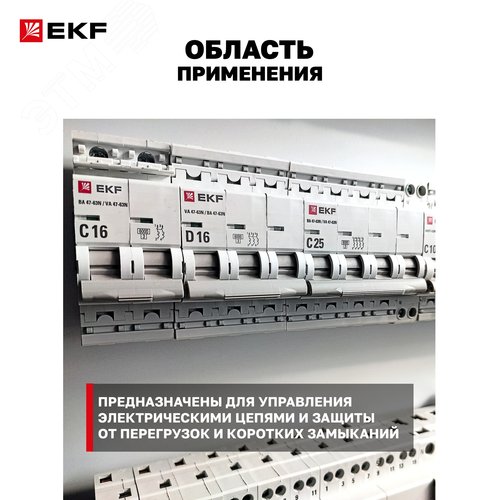

Принцип работы и сценарии использования
Автоматические выключатели серии PROXIMA — это универсальные защитные устройства. Их можно использовать практически в любой точке электросети, где требуется защита от аварийных режимов. Рассмотрим основные сценарии применения:
- Защита розеточных групп: Если вы планируете защищать розетки в жилых комнатах, кухни или коридорах, автомат ВА 47-63N с характеристикой B — идеальный выбор. Он защитит от перегрузки, вызванной включением нескольких мощных приборов одновременно, но при этом не будет ложно срабатывать при включении мощной лампочки или пылесоса, которые имеют пусковой ток.
- Защита бытовых приборов: Данный автомат способен выдерживать токи до 63А, что позволяет использовать его как вводной автомат для небольшой квартиры или как отдельный автомат для защиты мощной техники. Например, вы можете подключить через него электрический котел отопления или проточный водонагреватель, обеспечивая их безопасность.
- Освещение: Несмотря на то, что это однополюсный автомат, он отлично подходит для защиты групповых линий освещения. Благодаря компактным размерам, его легко разместить в щитке рядом с автоматами защиты розеток.
- Резервирование сети: Если в вашем доме используется система резервного питания, этот автомат может быть использован для защиты отдельных контуров, чтобы при срабатывании защиты на одной линии, остальные продолжали работать.
Важно отметить, что автомат ВА 47-63N не предназначен для работы в качестве выключателя нагрузки для частого включения и выключения. Он — это устройство защиты. Для ручного включения и выключения освещения лучше использовать обычные клавишные выключатели, подключенные после автомата. Это продлит срок службы контактов автомата и обеспечит более удобную эксплуатацию.
Установка, монтаж и эксплуатация

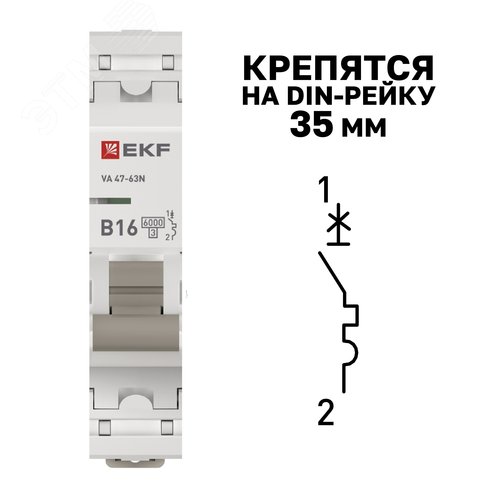

Монтаж автоматического выключателя — процесс, который не требует сложного оборудования, но требует соблюдения правил техники безопасности. Установка производится на стандартную DIN-рейку, которая крепится внутри электрощита. Крепление происходит за счет специальных защелок на корпусе автомата, которые удерживают его на рейке надежно и без лишних инструментов. Для отключения питания при необходимости достаточно просто нажать на кнопку расцепления или открутить винт на корпусе (если он предусмотрен конструкцией).
- Подключение проводов: Клеммы автомата имеют систему самовинта, которая надежно фиксирует кабель. Это исключает случайное откручивание винтов при вибрации или случайном касании. Подключение осуществляется в соответствии с цветовой маркировкой: фазный провод подключается к верхней клемме, а нагрузка — к нижней. Это стандартная схема, принятая во всем мире.
- Маркировка: На корпусе автомата нанесена четкая маркировка, указывающая на номинальный ток, характеристики срабатывания и серийный номер. Это позволяет легко идентифицировать устройство при ремонте или модернизации электрощита.
- Срок службы: При правильном монтаже и эксплуатации автоматические выключатели EKF PROXIMA служат очень долго. Они рассчитаны на десятки тысяч циклов срабатывания. Механизм расцепления, выполненный из высококачественных сплавов, не подвержен коррозии и сохраняет свои свойства годами.
- Температурный режим: Устройство способно работать в диапазоне температур от -25 до +40 градусов Цельсия. Это делает его пригодным для установки в любых климатических условиях, от жаркого лета до морозной зимы.
При монтаже важно помнить о соблюдении правил безопасности. Перед началом работ обязательно отключите подачу питания на щит. Используйте правильные инструменты и проверьте исправность проводки. Никогда не превышайте номинальные токи, указанные на корпусе автомата. Если вам нужно защитить линию на 63А, не ставьте автомат на 32А или 16А, иначе он будет постоянно срабатывать при нормальной нагрузке.
