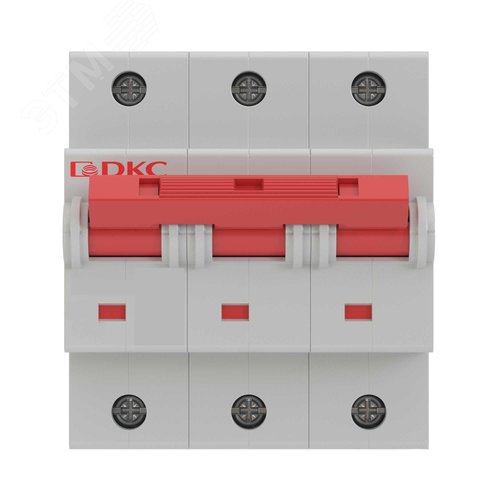

Выключатель автоматический модульный YON MD125 3P 100А D 15kA

Высокоточная защита электродвигателей и силовых нагрузок: Автоматический выключатель YON MD125 3P 100А D 15kA

Автоматический выключатель YON MD125 представляет собой надежное и современное решение для защиты электросетей, силовых электродвигателей и оборудования от перегрузок и коротких замыканий. Представленная модель разработана с учетом строгих требований к безопасности и долговечности, что позволяет ей уверенно конкурировать с аналогами ведущих мировых производителей. Конструкция устройства выполнена по модульному принципу, что обеспечивает его компактность, удобство монтажа на стандартной DIN-рейке и простую интеграцию в любые распределительные щиты промышленного или коммерческого назначения. Бренд YON зарекомендовал себя на рынке как производитель, уделяющий особое внимание качеству материалов и точности настройки защитных характеристик, что гарантирует стабильную работу оборудования даже в условиях повышенной электрической нагрузки.

Ключевые преимущества и особенности конструкции модели MD125

• Термомагнитный расцепитель: Обеспечивает двойную защиту — тепловая часть реагирует на длительные перегрузы, а магнитная — мгновенно отключает цепь при коротком замыкании.
• Кривая отключения типа D: Специально подобрана характеристика для защиты цепей с большими пусковыми токами, такими как асинхронные электродвигатели, трансформаторы и компрессоры.
• Номинальное напряжение: Работает в сетях переменного тока с напряжением до 400В, что является стандартом для трехфазных промышленных сетей.
• Высокая токовая нагрузка: Способен длительно отключать ток до 100 Ампер, что делает его отличным выбором для защиты основных силовых линий.
• Высокий класс отключения: Номинальный отключающий способность 15 кА (килоампер) позволяет безопасно разрывать мощные токи короткого замыкания без повреждения внутренней контактной группы.
• Трехполюсная конструкция (3P): Одновременно отключает три фазы, обеспечивая полное обесточивание защищаемого участка при срабатывании защиты.
• Механическая долговечность: Конструкция рассчитана на тысячи циклов включения и отключения, что гарантирует длительную службу без необходимости замены.

Технические характеристики и параметры эксплуатации

• Тип: Автоматический выключатель модульный.
• Номинальный ток (I_n): 100 А.
• Номинальное напряжение (U_e): 400 В (AC).
• Частота сети: 50 Гц.
• Количество полюсов: 3P (три полюса).
• Кривая времени-тока: D (для двигателей и индуктивных нагрузок).
• Отключающая способность: 15 кА.
• Степень защиты: IP20 (стандартная защита от попадания твердых предметов размером более 12,5 мм).
• Материал корпуса: Гасящая камера и контакты выполнены из тугоплавких материалов, обеспечивающих стабильное охлаждение и гашение электрической дуги.

Почему кривая типа D критически важна для ваших электродвигателей

При выборе автоматического выключателя для защиты электродвигателей, компрессоров или насосов, важно учитывать характер нагрузки. Эти устройства при старте потребляют ток в несколько раз превышающий номинальный (пусковой ток). Обычные выключатели с кривой B или C могли бы сработать сразу же при включении мотора, считая это ошибкой, тогда как выключатель YON MD125 с кривой D обладает расширенным магнитным расцепителем. Это позволяет ему пропускать кратковременные высокие токи, возникающие при пуске, и срабатывать только тогда, когда ток остается высоким в течение длительного времени, что указывает на реальную неисправность или перегрузку. Это свойство существенно снижает количество ложных срабатываний и повышает эксплуатационную надежность системы.

Защита на уровне 15 кА: безопасность превыше всего

Параметр номинального отключающего способности (УС) 15 кА является одним из важнейших показателей безопасности. Он указывает на максимальный ток короткого замыкания, который выключатель может прервать, не разрушаясь. В случае возникновения аварии в сети, когда ток достигает критических значений, выключатель MD125 мгновенно разрывает цепь, предотвращая возгорание изоляции, разрушение проводки и поражение людей электрическим током. Это особенно актуально для объектов с мощным электрооборудованием, где вероятность возникновения короткого замыкания выше, чем в бытовой сети. Использование оборудования с высоким классом отключения — это стандарт современной электротехнической безопасности.

Заключение

Автоматический выключатель YON MD125 3P 100А D 15kA — это выбор профессионалов, требующих от оборудования максимальной надежности и точности. Благодаря модульному исполнению, он легко адаптируется под требования любого распределительного щита. Надежная защита от перегрузок и коротких замыканий, а также способность работать в тяжелых условиях с электродвигателями делают эту модель универсальным решением для промышленных предприятий, складов и коммерческих объектов. Инвестиция в качественную защиту — это гарантия бесперебойной работы вашего оборудования и сохранности вашей инфраструктуры.
