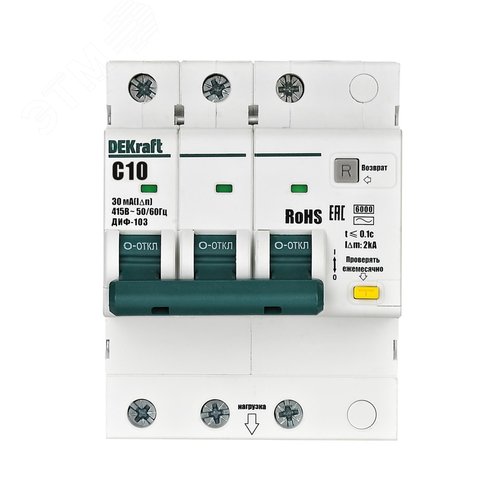

Выключатель автоматический дифференциальный 3P 10А 30мА AC х-ка C ДИФ-103 6кА
Автоматический выключатель дифференциального тока (АВДТ) 3P 10А 30мА AC характеристика C ДИФ-103 6кА
Автоматический выключатель дифференциального тока представляет собой высокотехнологичное устройство защиты, которое объединяет в одном корпусе функции обычного автоматического выключателя и устройства защитного отключения. Данная модель предназначена для обеспечения комплексной безопасности электрических сетей трехфазного исполнения. Основная задача этого прибора заключается в предотвращении аварийных ситуаций, связанных с перегрузками сети, короткими замыканиями, а также в защите людей от поражения электрическим током при случайном прикосновении к токоведущим частям под напряжением. Благодаря интеграции двух функций в одном модуле, устройство существенно экономит место в распределительном щите, упрощая общую схему монтажа и сокращая количество необходимых соединительных перемычек между отдельными компонентами защиты.
Конструктивное исполнение прибора предусматривает наличие трех полюсов, что позволяет полноценно управлять трехфазным питанием. Номинальный ток в десять ампер делает данное устройство идеальным решением для защиты линий с умеренной нагрузкой, где требуется высокая точность срабатывания. Ток утечки, установленный на уровне тридцати миллиампер, соответствует общепринятым стандартам безопасности для защиты человека, так как именно этот порог считается критическим для предотвращения опасного воздействия тока на организм. Характеристика срабатывания типа C указывает на то, что устройство оптимально подходит для бытовых и коммерческих сетей, где могут присутствовать пусковые токи средней величины, что исключает ложные срабатывания при включении электроприборов с небольшим стартовым скачком напряжения.
- Комбинированная система защиты, сочетающая в себе функции защиты от короткого замыкания и утечки тока.
- Трехполюсное исполнение для работы в трехфазных электрических цепях с равномерным распределением нагрузки.
- Чувствительный механизм срабатывания при токе утечки тридцать миллиампер для обеспечения безопасности персонала.
- Отсекающая способность шесть килоампер, позволяющая устройству надежно работать при возникновении серьезных аварийных токов.
- Механизм с характеристикой C, обеспечивающий стабильную работу при пуске стандартного электрооборудования.
- Компактный модульный корпус, предназначенный для установки на стандартную DIN-рейку в электрощите.
Принцип работы устройства основан на постоянном мониторинге баланса токов, проходящих через фазные проводники. В нормальном режиме сумма токов в трех фазах равна нулю. Однако при возникновении повреждения изоляции или пробое на корпус часть тока начинает уходить в землю, создавая разность токов. Как только эта разница достигает установленного порога в тридцать миллиампер, электромагнитный расцепитель мгновенно разрывает цепь, обесточивая линию. Параллельно с этим работает тепловой расцепитель, который реагирует на длительный перегрев проводника при перегрузке, и электромагнитный блок, который срабатывает практически мгновенно при коротком замыкании, предотвращая оплавление кабелей и возгорание имущества.
Преимущества использования данной модели заключаются в её универсальности и высокой надежности. Использование одного АВДТ вместо связки из автомата и УЗО позволяет снизить вероятность монтажных ошибок и уменьшить общее сопротивление цепи. Высокая точность срабатывания гарантирует, что защита сработает именно тогда, когда это необходимо, не допуская критического повреждения оборудования. Трехфазное исполнение позволяет использовать прибор в сложных промышленных или бытовых системах, где требуется одновременное отключение всех фаз при возникновении любой неисправности, что крайне важно для защиты трехфазных электродвигателей и другого специализированного оборудования от перекоса фаз или однофазного обрыва.
- Защита трехфазных линий электропитания в частных жилых домах и коттеджах.
- Обеспечение безопасности в коммерческих помещениях, офисах и торговых центрах.
- Монтаж в распределительные щиты производственных цехов для защиты маломощного оборудования.
- Применение в системах электроснабжения мастерских, где используется ручной электроинструмент.
- Интеграция в схемы управления вентиляционными установками и насосными станциями с трехфазным вводом.
- Использование в качестве главного или группового защитного устройства в электрощитах.
Правильный подбор данного автоматического выключателя дифференциального тока позволяет создать безопасную среду эксплуатации электросети. Благодаря сочетанию номинального тока в десять ампер и отсекающей способности шесть килоампер, устройство эффективно справляется с задачами защиты как от медленных процессов перегрева, так и от мгновенных мощных импульсов тока. Это делает его незаменимым элементом в современной электротехнике, где требования к безопасности людей и сохранности дорогостоящей техники постоянно растут. Надежная конструкция и четко выверенные технические параметры гарантируют длительный срок службы при условии соблюдения правил эксплуатации и правильного подбора сечения питающего кабеля.
