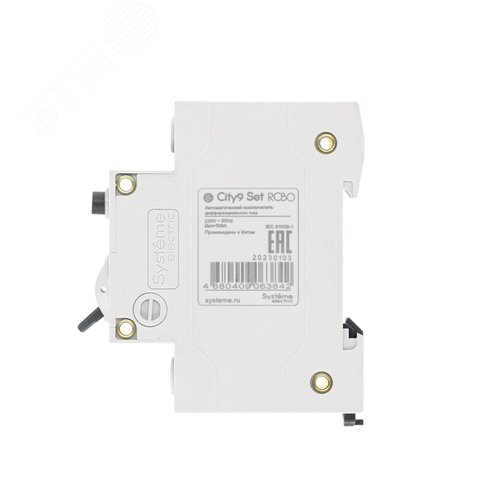

Выключатель автоматический дифференциального тока (Автоматический выключатель дифференциального тока АВДТ) 1P+N С 16А 4.5kA 30мА Тип-A 230В City9 Set

АВДТ City9 Set: Интеллектуальная защита от поражения электрическим током и сверхтоков

В современном мире электрификация жилого и промышленного пространства вышла на принципиально новый уровень. Электрическая сеть — это не просто источник энергии, это сложная экосистема, где безопасность каждого потребителя стоит на первом месте. Устройство, которое вы рассматриваете, — это Автоматический Выключатель Дифференциального Тока (АВДТ), также известный как УЗО или RCBO (Residual Current Breaker with Overcurrent protection). Это устройство объединяет в себе функции двух критически важных защитных механизмов: автоматического выключателя, защищающего от перегрузок и коротких замыканий, и устройства защитного отключения (УЗО), мгновенно реагирующего на утечку тока. Модель с номинальным током 16А и характеристиками 30мА является стандартом для защиты розеточных групп, что делает её идеальным выбором для любого современного дома или офиса.

Ключевой особенностью данного устройства является его способность сохранять работоспособность в течение всего срока службы, обеспечивая защиту людей от опасного воздействия электрического тока. В отличие от стандартных автоматических выключателей, которые срабатывают только при перегреве или коротком замыкании, АВДТ контролирует разницу между токами, идущими по фазному и нулевому проводникам. Если эти токи равны, значит, ток утечки отсутствует. Если же возникает разбаланс (ток утечки), устройство мгновенно размыкает цепь, предотвращая удар током. Это происходит за время менее 30 миллисекунд — интервал, который считается безопасным для человеческого организма.

Технические характеристики: детальный разбор параметров

Понимание номинальных характеристик устройства необходимо для грамотного подбора и монтажа. Рассмотрим основные параметры, указанные в названии модели, и их практическое значение:

• Номинальный ток (In) — 16А: Это максимальный длительный ток, который устройство способно проводить без перегрева и повреждения. Ток 16А идеально подходит для защиты групп розеток, освещения и маломощных электроприборов. Установка автомата с большим номиналом (например, 25А или 32А) на линии розеток может быть опасной, так как проводка и розетки могут не выдержать перегрузки при срабатывании автоматического выключателя.
• Номинальное напряжение — 230В: Устройство рассчитано на работу в стандартных однофазных сетях переменного тока, распространенных в жилых помещениях. Это гарантирует стабильную работу при стандартных условиях эксплуатации.
• Номинальный отключающий дифференциальный ток (IΔn) — 30мА: Это критически важный параметр безопасности. Ток утечки в 30 миллиампер является безопасным порогом для предотвращения фатальных последствий при прикосновении человека к токоведущим частям под напряжением. Любое отклонение выше этого порога мгновенно инициирует отключение питания.
• Номинальный условный ток короткого замыкания (Icn) — 4,5кА: Этот параметр показывает способность автомата безопасно "разорвать" цепь при возникновении короткого замыкания. Значение 4,5кА является стандартным для бытовых и офисных сетей, обеспечивая надежную защиту от мощных импульсов тока, способных повредить проводку.
• Конструкция 1P+N: Устройство защищает один полюс (фазу) и имеет дополнительный полюс N для подключения нулевого провода. Это обеспечивает полную гальваническую развязку и контроль за током утечки по обоим проводникам, что исключает ложные срабатывания и повышает надежность защиты.

Тип А: Защита от импульсных токов утечки

Одним из главных преимуществ рассматриваемого АВДТ является его тип — Тип А. В отличие от традиционных устройств Тип АС, которые реагируют только на синусоидальный переменный ток, устройства Тип А также чувствительны к пульсирующему постоянному току. В современных домах, где активно используются инверторные кондиционеры, электроинструменты, системы видеонаблюдения с ИБП (источники бесперебойного питания) и зарядные устройства для электромобилей, возникает постоянный компонент тока утечки. Устройства Тип А гарантируют, что защита сработает и в этих условиях, обеспечивая максимальную безопасность.

Это особенно актуально для защиты чувствительной электроники. Утечка тока может быть вызвана не только человеческим фактором (прикосновением), но и неисправностью самого прибора. АВДТ типа А эффективно отсекает питание, если обнаруживает аномалии в токе утечки, характерные для работы импульсных блоков питания и преобразователей. Это делает данный автомат незаменимым компонентом для защиты "умного" дома и сложных бытовых систем.

Надежность и долговечность конструкции City9 Set

Серия City9 Set отличается не только функциональностью, но и высоким уровнем надежности сборки. Корпус устройства выполнен из ударопрочного, огнестойкого термостойкого пластика, который устойчив к воздействиям окружающей среды, включая перепады температур и влагу. Это гарантирует, что автомат будет работать корректно даже в условиях повышенной влажности (например, в ванной комнате или на кухне), при условии соблюдения правил монтажа.

Контактная система рассчитана на большое количество срабатываний, что гарантирует долгий срок службы. Механизм свободного расцепления обеспечивает мгновенное размыкание контактов при срабатывании, предотвращая дугу и возгорание. Устройство не требует обслуживания в течение всего гарантийного срока и более, что делает его экономически выгодным решением для защиты электросети. Эргономичный дизайн и удобная кнопка тестирования позволяют легко проверять работоспособность защиты перед включением устройства в эксплуатацию.

Сферы применения и правила подключения

АВДТ 16А 30мА Тип А является универсальным решением для большинства бытовых задач. Его рекомендуется устанавливать:

• На вводе в квартиру или дом: В паре с общим автоматическим выключателем для создания двухуровневой системы защиты (общее УЗО + селективные АВДТ на отдельных линиях).
• В розеточных группах: Идеально подходит для защиты точек розеток в спальнях, детских комнатах и гостиных, где риск прикосновения к электроприборам наиболее высок.
• На кухонных линиях: Учитывая наличие мощной техники (плиты, духовки, холодильников), защита от утечек тока на кухне критически важна для предотвращения пожаров.
• В ванных комнатах: При соблюдении правил монтажа и использовании защитных оболочек (влагозащищенных коробов), АВДТ обеспечивает безопасность в зонах повышенной влажности.
• Для защиты электромобилей: Благодаря характеристике "Тип А", данный автомат подходит для защиты линий зарядки электромобилей, где могут возникать постоянные токи утечки.

Заключение

Выбирая автоматический выключатель дифференциального тока, вы инвестируете в безопасность своих близких и сохранность имущества. Устройство City9 Set с характеристиками 16А, 30мА, 4.5кА и типом А является эталоном надежности в своем классе. Оно сочетает в себе передовые технологии защиты от импульсных токов, высокую чувствительность к утечкам и механическую прочность. Монтаж такого устройства — это обязательный шаг при проектировании современной электросети, соответствующей всем нормам пожарной безопасности и стандартам ГОСТ. Не оставляйте безопасность наугад: обеспечьте свой дом надежной защитой уже сегодня, установив этот высококачественный АВДТ в щитовую панель.
