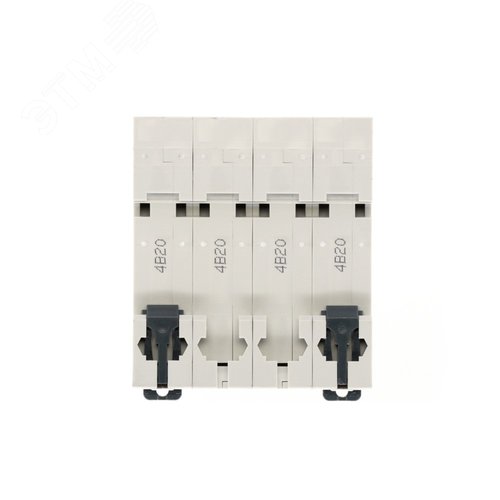

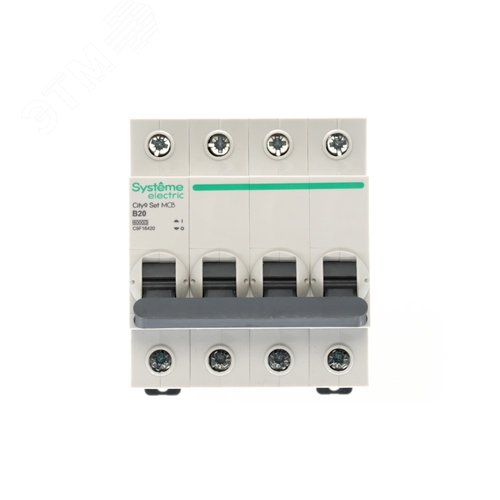

Выключатель автоматический четырехполюсный (АВ) B 20А 4P 6kA 400В City9 Set
Автоматический выключатель City9 Set 4P 20А: Надежная защита трехфазных сетей
Представляем вам автоматический выключатель (АВ) City9 Set, разработанный для обеспечения надежной и безопасной работы современных трехфазных электроустановок. Это устройство является ключевым элементом системы электробезопасности, призванным автоматически отключать цепь в аварийных ситуациях, таких как короткое замыкание или значительная перегрузка сети. Модель представляет собой четырехполюсный аппарат, что делает его идеальным решением для защиты силовых линий, подключенных к трехфазной сети переменного тока с нейтралью. Благодаря компактным габаритам и высокой степени защиты, этот автоматический выключатель идеально подходит для установки в распределительных щитах жилых домов, офисных помещений, а также в промышленных объектах средней мощности.
Основные технические характеристики устройства
Конструктивно автоматический выключатель City9 Set выполнен в соответствии с международными стандартами IEC 60898-1 и ГОСТ 30853.0, что гарантирует его полное соответствие требованиям ПУЭ (Правил устройства электроустановок). Ключевые параметры, определяющие сферу применения и возможности этого устройства, включают:
- Номинальный ток (In): 20 А. Это значение определяет максимальный постоянный ток, который выключатель может пропускать длительно без перегрева и повреждения. Для кривой характеристики B этот ток соответствует порогу срабатывания электромагнитного расцепителя.
- Категория токовой отключающей способности (Icn): 6000 А (6 kA). Данный показатель говорит о способности автомата безопасно прервать цепь при возникновении короткого замыкания. Значение 6 kA считается базовым для многих бытовых и коммерческих систем, позволяя эффективно гасить электрическую дугу.
- Номинальное напряжение: 400 В. Устройство рассчитано на работу в стандартных промышленных сетях с линейным напряжением 230/400 В.
- Количество полюсов: 4P. Четыре полюса обеспечивают разрыв всех фаз (L1, L2, L3) и нулевого проводника (N), что критически важно для полной обесточивания линии при аварии.
- Тип характеристики: B. Характеристика B подходит для защиты цепей с умеренными пусковыми токами, например, освещения, розеточных групп, бытовой техники, которая не имеет мощных электродвигателей.
- Номинальная коммутационная способность: 3000 А. Это значение показывает ток, который может пропускать выключатель при ручном включении/выключении в нормальных условиях.
- Ток утечки: 0.005 А. Указывает на чувствительность устройства к токам утечки, хотя для этой категории автоматов это значение не является основным защитным параметром, как для УЗО.
Принцип работы и механизм защиты
Автоматический выключатель City9 Set работает на основе двух основных механизмов защиты: теплового и электромагнитного. Тепловой расцепитель реализован с помощью биметаллической пластины, которая нагревается под воздействием проходящего тока. Если ток в цепи превышает номинальный (например, при включении множества мощных приборов одновременно), пластина изгибается, механически воздействуя на механизм отключения. Это обеспечивает защиту от длительных перегрузок, предотвращая перегрев проводки и возможный пожар.
Электромагнитный расцепитель представляет собой соленоид (катушку с сердечником), реагирующий на мгновенные скачки тока. В случае короткого замыкания ток возрастает в десятки раз, магнитное поле катушки резко перемещает якорь, мгновенно размыкая контакты. Это происходит за доли секунды, что позволяет локализовать короткое замыкание до того, как оно нанесет ущерб изоляции или источнику питания.
Конструктивные особенности и безопасность
Серия City9 Set отличается современным подходом к проектированию. Внутри корпуса устройства находится дугогасительная камера, играющая жизненно важную роль при аварийном отключении. При разрыве цепи под высоким напряжением между контактами возникает электрическая дуга, способная расплавить металл. Дугогасительная камера разбивает дугу на множество мелких фрагментов и гасит их, используя специальные перегородки и газовые потоки, создаваемые при расширении дуги. Это предотвращает повторное замыкание и повреждение контактов.
Корпус автомата выполнен из ударопрочного полиамида, устойчивого к горению и способного выдерживать высокие температурные нагрузки. Это обеспечивает пожаробезопасность самого устройства. Все подвижные контакты, пружины и механизмы размещены в защищенном от пыли и влаги пространстве. Клеммы для подключения проводников оснащены усиленными зажимами, которые надежно фиксируют провода сечением до 16 мм², обеспечивая надежный электрический контакт и минимизируя риск искрения в месте соединения.
Область применения в электрических сетях
Четырехполюсный автоматический выключатель на 20 А с характеристикой B идеально подходит для следующих сценариев использования:
- Защита вводных линий частных домов: В небольших коттеджах и дачных участках, где суммарная мощность нагрузок невелика, такой автомат служит основным вводным выключателем на щите.
- Системы розеточного питания: Использование в качестве вводного автомата для групп розеток в офисных помещениях или на производственных линиях, где подключена офисная техника, компьютеры и оргтехника.
- Освещение: Защита линий освещения с тремя фазами, например, в больших торговых залах, складах или на промышленных предприятиях.
- Защита электроприемников: Применение для защиты цепей, питающих оборудование с умеренными пусковыми токами, такие как насосы малой мощности, вентиляторы, кондиционеры и другие устройства.
Установка и эксплуатация
Монтаж устройства осуществляется на стандартную DIN-рейку по модульному принципу. Это позволяет быстро и удобно собирать распределительные щиты любой сложности. Для установки необходимо зачистить концы проводов, вставить их в клеммы и закрутить винты до упора. После монтажа рекомендуется проверить надежность соединения, слегка потянув провода. При эксплуатации необходимо следить за состоянием индикатора, сигнализирующего о сработавшем расцепителе (если он предусмотрен конструкцией). В случае отключения автомата необходимо выяснить причину аварии, устранить неисправность в цепи и только после этого включить автомат вручную.
Важно помнить, что автоматический выключатель не является устройством защитного отключения (УЗО). Он не защищает человека от поражения электрическим током прикосновением к токоведущим частям. Для обеспечения полной безопасности необходимо использовать автомат City9 Set в комплексе с УЗО и, при необходимости, дифференциальным автоматом.
Преимущества использования City9 Set
Выбирая автоматический выключатель City9 Set, вы получаете продукт, сочетающий в себе доступную стоимость и высокое качество исполнения. Серия City9 Set известна своей надежностью и долговечностью. Механизм отключения рассчитан на тысячи циклов срабатывания. Материалы корпуса не выгорают со временем и сохраняют свои изоляционные свойства в течение всего срока службы. Кроме того, устройство имеет низкий уровень электромагнитных помех, что позволяет безопасно использовать его рядом с чувствительной электроникой. Это делает его отличным выбором для электромонтажных работ как профессионалов, так и мастеров-любителей, стремящихся обеспечить безопасность своих электроустановок.
