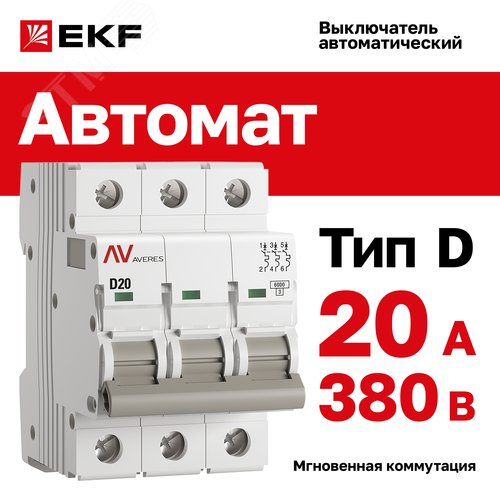

Выключатель автоматический AV-6 3P 20A (D) 6kA AVERES

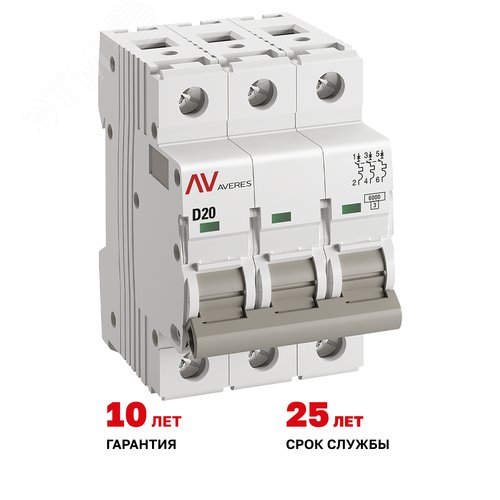

Автоматический выключатель модульный AV-6 от производителя AVERES

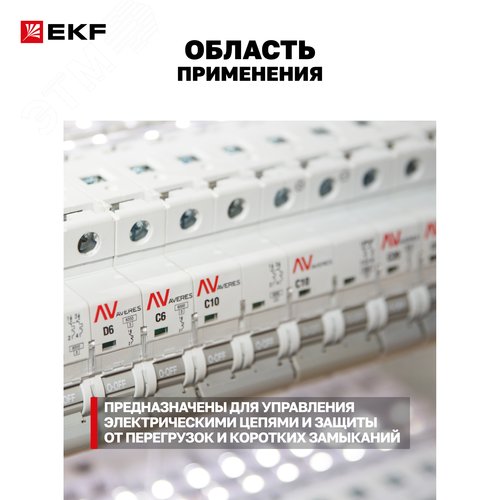

Автоматический выключатель AV-6 является одним из ключевых элементов системы электробезопасности в современных электрических сетях. Этот модульный аппарат от бренда AVERES предназначен для защиты линий электропередачи, электрооборудования и электродвигателей от повреждений, вызванных перегрузками и короткими замыканиями. Конструкция устройства выполнена в стандарте модульного исполнения, что позволяет легко устанавливать его на DIN-рейку в распределительных щитах любого типа, будь то частный дом, коммерческое помещение или промышленный цех. Модель AV-6 относится к серии, которая зарекомендовала себя как надежная и долговечная, обеспечивая стабильную работу электрической сети в условиях как переменного, так и нормальных эксплуатационных нагрузок.
Особое внимание при разработке данной модели уделено защите асинхронных двигателей и других устройств с высоким пусковым током. Для этого в конструкции применена характеристика срабатывания типа «D». Это означает, что электромагнитный расцепитель настроен на задержку срабатывания при кратковременных бросках тока, характерных для запуска мощных моторов. Благодаря этому автомат не будет ложно срабатывать при включении оборудования, но мгновенно отключит сеть при возникновении реального короткого замыкания, способного повредить изоляцию проводов и вызвать пожар. Номинальный ток отключения составляет 20 Ампер, что позволяет защитить проводники сечением до 2.5-4 мм² (в зависимости от материала и условий прокладки), обеспечивая баланс между надежностью и селективностью.

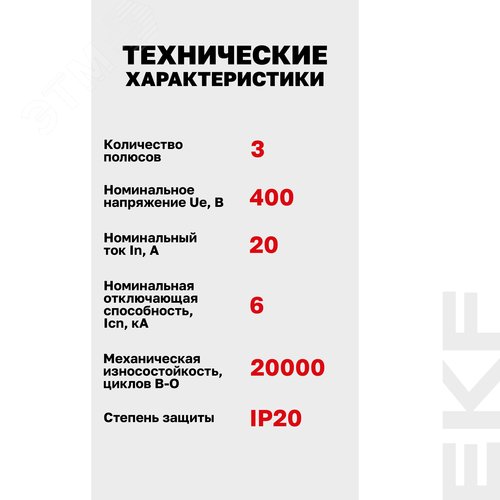

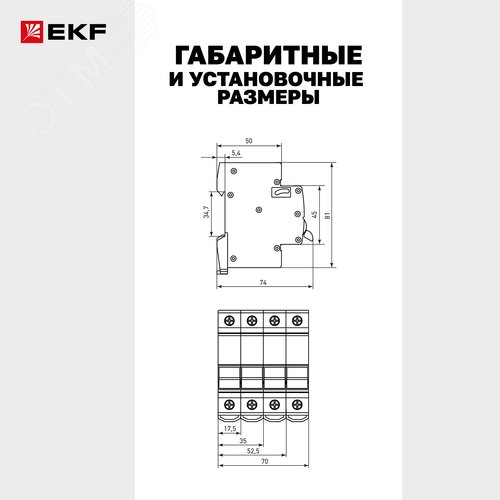

Технические характеристики и параметры работы

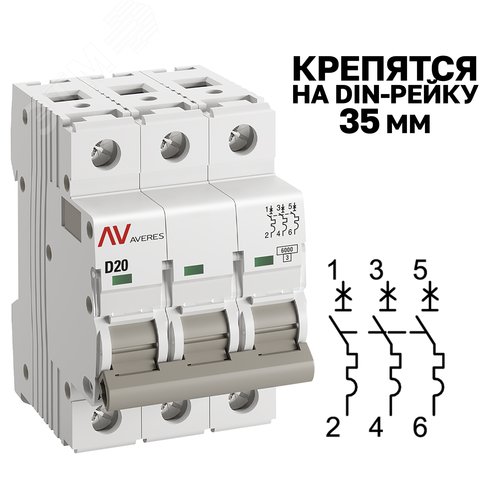

- Конструктивное исполнение: 3P (три полюса), что означает одновременное отключение трех фазных проводников. Это критически важно для трехфазных сетей, где необходимо обесточить все фазы сразу для предотвращения перекоса фаз и повреждения оборудования.
- Номинальный ток (In): 20 А. Это значение определяет максимальную силу тока, которую выключатель может длительно пропускать без срабатывания теплового расцепителя.
- Характеристика срабатывания: Класс D. Этот тип кривой токо-временных характеристик подходит для защиты линий с индуктивной нагрузкой, таких как двигатели, трансформаторы и сварочное оборудование.
- Номинальное напряжение: 400 В (AC). Устройство рассчитано на работу в стандартных промышленных и бытовых сетях переменного тока.
- Отключающая способность (Icn): 6 кА. Это способность автомата безопасно прервать электрическую цепь при коротком замыкании. Значение 6 кА является стандартным для жилых и легких коммерческих объектов, обеспечивая защиту от мощных скачков тока.
- Напряжение коммутации: 400 В. Показатель, указывающий на напряжение, при котором автомат способен выполнить коммутационные операции (включение и выключение) под нагрузкой.
- Температурный диапазон: От -25°C до +40°C. Устройство способно работать в широком спектре климатических условий, что делает его универсальным для наружной и внутренней установки.
- Корпус: Сделан из ударопрочного термостойкого пластика, который обладает диэлектрическими свойствами и защищает внутренние механизмы от внешних воздействий.
Принцип действия электромагнитного и теплового расцепителя
Работа автоматического выключателя AV-6 базируется на взаимодействии двух основных механизмов: теплового и электромагнитного расцепителя. Тепловой расцепитель представляет собой биметаллическую пластину, которая изгибается при прохождении тока, превышающего номинальное значение. Если ток перегрузки незначителен (например, 120% от номинала), пластина нагревается медленно и отключает автомат через определенное время (от часов до минут), давая нагрузку остыть. Если перегрузка сильная, срабатывание происходит быстрее. Электромагнитный расцепитель — это соленоид, который мгновенно срабатывает при кратковременном превышении тока (например, при коротком замыкании). В случае КЗ ток возрастает в десятки раз, магнитное поле в катушке становится настолько сильным, что мгновенно втягивает якорь, приводя в действие механизм размыкания контактов. Оба расцепителя работают в синхронизации с возвратной пружиной, которая возвращает рычаг управления в исходное положение после срабатывания, но блокирует его до момента ручного повторного включения.
Преимущества использования автоматов AVERES
