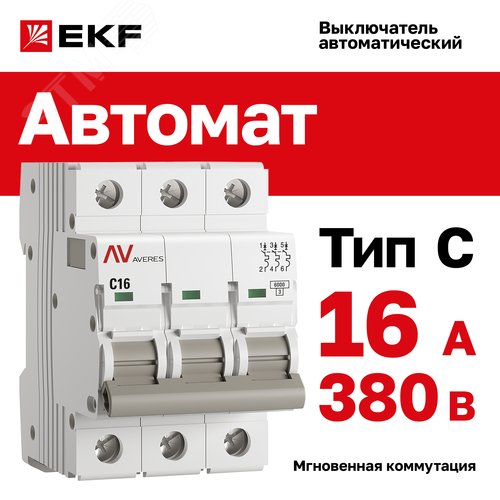

Выключатель автоматический AV-6 3P 16A (C) 6kA AVERES
Надежная защита вашей электросети от перегрузок и коротких замыканий
Выключатель автоматический AV-6 3P 16A (C) 6kA от производителя AVERES — это высококачественное устройство защиты, предназначенное для использования в современных системах электроснабжения. В условиях роста нагрузок на электрические сети и увеличения количества подключенных электроприборов, защита становится критически важным элементом безопасности. Данный автоматический выключатель относится к классу модульных устройств, которые легко монтируются на стандартную DIN-рейку. Его конструкция позволяет эффективно защищать трехфазные линии от разрушительных воздействий, таких как перегрузки по току и короткие замыкания. Использование выключателя с характеристикой срабатывания C делает его идеальным выбором для защиты электросетей в жилых домах, коммерческих офисах и небольших промышленных цехах, где возможны кратковременные пусковые токи, например, от двигателей или мощной бытовой техники.

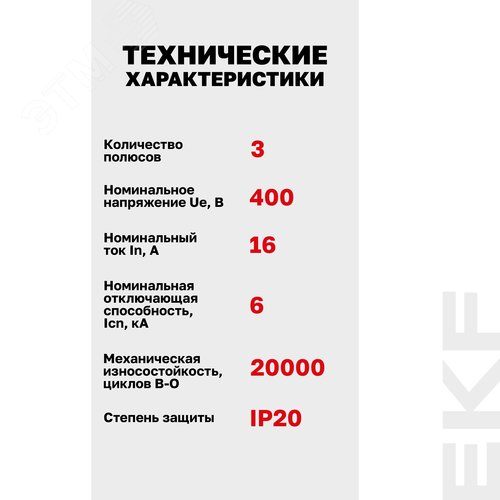

Детальные технические характеристики устройства
Понимание технических нюансов работы устройства позволяет правильно подобрать защиту под конкретную нагрузку. Выключатель AV-6 разработан с учетом строгих требований к безопасности и долговечности. Основные параметры, определяющие его функциональность, включают номинальный ток отключения и способность выдерживать мощные импульсы тока.
- Номинальное напряжение (Ue): 400 В. Это стандартное значение для трехфазных сетей, обеспечивающее работу большинства бытовых и промышленных приборов.
- Номинальный ток (In): 16 А. Данный порог срабатывания позволяет подключать значительное количество потребителей (светильники, розетки, техника), но автоматически отключает сеть при превышении нагрузки, предотвращая перегрев проводки.
- Количество полюсов: 3P. Устройство контролирует три фазных провода, обеспечивая полную защиту трехфазной нагрузки. Нейтральный провод при этом не защищается этим автоматом, что является стандартной схемой для данной модели.
- Характеристика срабатывания: C. Кривая C подразумевает срабатывание при 5-10 кратном превышении номинального тока в течение короткого времени. Это оптимальный баланс для предотвращения ложных срабатываний при пуске двигателей, которые создают кратковременные токи.
- Номинальное отключающее способность (Icn): 6 кА. Это показатель, определяющий максимальный ток короткого замыкания, который выключатель способен безопасно отключить без разрушения своих контактов и корпуса.
- Номинальная отключающая способность: 1,5 кА. Показывает ток, при котором устройство способно выполнить отключение при сохранении работоспособности после события.
- Времятоковая характеристика: С 100-150 А. Это означает, что при токе в 100-150 Ампер срабатывание произойдет за 0,01-0,05 секунды.
- Степень защиты: IP20. Защита от попадания посторонних предметов размером более 12,5 мм, что стандартно для внутренних установок.
- Температурный диапазон: -25...+70 °C. Устройство способно работать в широком диапазоне температур, характерном для большинства помещений.

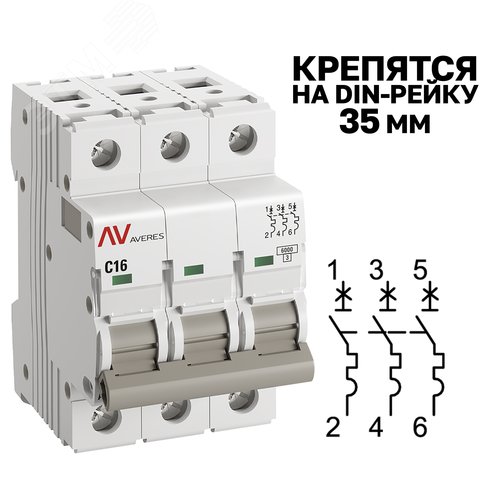

- Тип монтажа: DIN-рейка. Стандартная установка на шину, что упрощает монтаж в распределительных щитах любого типа.
Преимущества использования выключателей AVERES
Бренд AVERES зарекомендовал себя на рынке электротехники благодаря сочетанию доступной цены и высокого качества исполнения. Выключатель AV-6 не является исключением и предлагает ряд весомых преимуществ перед аналогами более низкого класса. Во-первых, это долговечность. Контакты выполнены из высококачественных сплавов, которые устойчивы к окислению и обеспечивают надежный электрический контакт на протяжении всего срока службы. Во-вторых, это удобство монтажа. Модульная конструкция позволяет легко закрепить устройство на DIN-рейке, не требуя специальных инструментов или сложных манипуляций. В-третьих, это безопасность. Корпус изготовлен из огнеупорного термопластика, который не поддерживает горение и предотвращает распространение огня даже в случае возгорания внутри корпуса. В-четвертых, это компактность. Несмотря на внушительные защитные возможности, выключатель занимает минимум места в щитке, что важно при проектировании щитов с большим количеством автоматических устройств.
Принцип работы и конструкция
Работа автоматического выключателя AV-6 основана на двух типах защиты: тепловой и электромагнитной. Тепловой расцепитель представляет собой биметаллическую пластину, которая нагревается при протекании тока. Если ток превышает номинальное значение (16 А) в течение длительного времени, пластина изгибается и механически размыкает контакты. Это защищает проводку от перегрева, который может привести к возгоранию изоляции. Электромагнитный расцепитель представляет собой соленоид, который мгновенно срабатывает при коротком замыкании. При резком скачке тока (кратком замыкании) создается мощное магнитное поле, которое резко отбрасывает сердечник и размыкает цепь за миллисекунды. Такая скорость реакции критически важна для предотвращения разрушения электроустановки и травм людей.

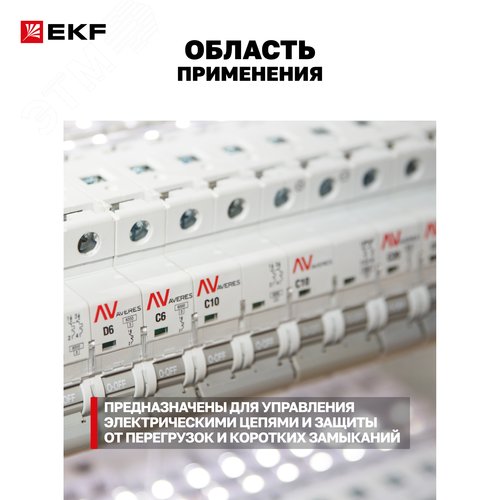

Сфера применения и рекомендации по эксплуатации
Выключатель AV-6 3P 16A (C) 6kA идеально подходит для защиты трехфазных линий в частных домах, дачах и коммерческих помещениях. Он может использоваться для защиты вводных линий щитов, групповых линий освещения или питания трехфазных розеток. Важно учитывать, что для трехфазных двигателей (например, насосов или вентиляторов) характеристика C является наиболее подходящей, так как она позволяет сети выдержать кратковременные токи пусковой нагрузки, которые возникают при запуске двигателя. При монтаже необходимо соблюдать правила техники безопасности: отключать питание перед установкой, соблюдать полярность (хотя для 3P это менее критично, чем для однофазных, но порядок фаз имеет значение для некоторых нагрузок) и обеспечивать надежное заземление. Регулярный визуальный осмотр контактов и состояния корпуса позволит вовремя заметить признаки износа или окисления.
Выбирая автоматический выключатель AVERES, вы выбираете гарантию безопасности для вашей семьи и имущества. Надежная защита от перегрузок — это не просто соблюдение нормативов, а реальная забота о том, что находится в вашем доме. Данное устройство является обязательным элементом современной электросистемы, без которого невозможно говорить о полной безопасности эксплуатации электроприборов.
