Выключатель автоматический AV-6 1P 1A (D) 6kA AVERES

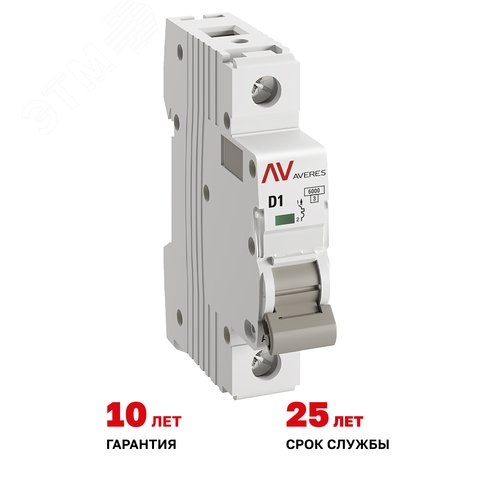

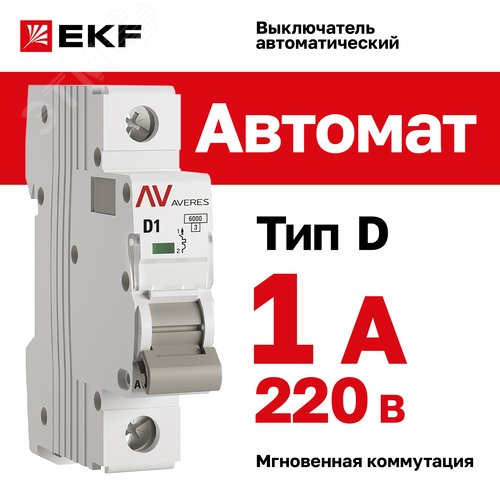

Автоматический выключатель AVERES AV-6 1P 1A (D) 6kA — надежная защита электрических цепей

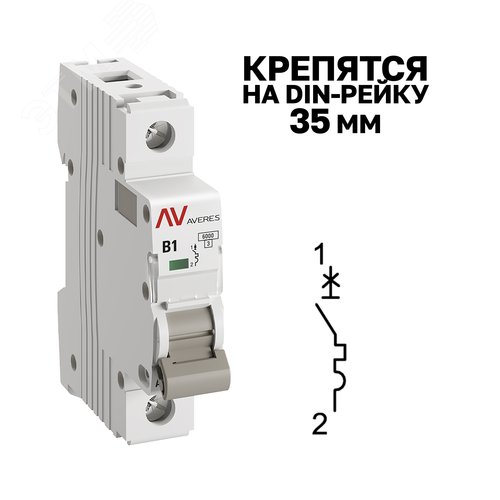

Выключатель автоматический AV-6 от российского производителя AVERES представляет собой высококачественное устройство защитного отключения, предназначенное для эксплуатации в электрических сетях переменного тока с номинальным напряжением 230/400 В. Данное устройство относится к категории однополюсных автоматических выключателей, которые устанавливаются непосредственно в силовую цепь для защиты проводки и подключаемого оборудования от аварийных ситуаций. Благодаря компактным габаритам и стандартной конструкции, автомат AVERES AV-6 идеально подходит для монтажа в стандартные электрощитовые шкафы на DIN-рейку, обеспечивая при этом компактность распределительного устройства и удобство обслуживания.
Корпус изделия выполнен из ударопрочного термопласта, который устойчив к воздействию влаги, пыли и перепадов температур, что гарантирует долговечность работы выключателя в различных климатических условиях. Конструкция предусматривает наличие удобной кнопки для ручного включения и выключения цепи, а также индикатора механического положения контактов, позволяющего визуально контролировать состояние выключателя без дополнительных приборов. Эти простые, но важные элементы интерфейса существенно повышают эксплуатационную удобность устройства как для профессиональных электриков, так и для домашних мастеров.

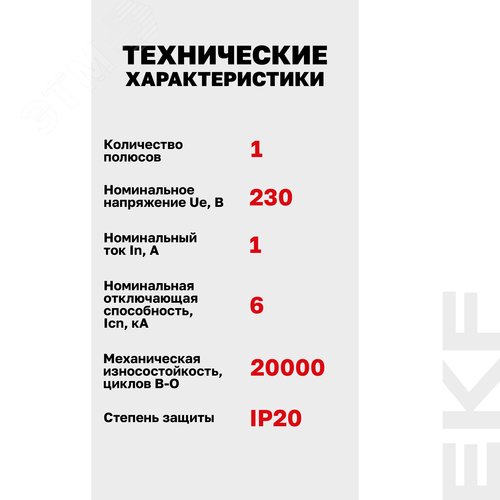

Технические характеристики и расшифровка параметров
Для корректного подбора и использования данного оборудования необходимо внимательно изучить его паспортные данные, которые раскрываются в следующих параметрах:
- Номинальный ток (In): 1 А. Это значение указывает на максимальный ток, который может длительно протекать через контакты выключателя без их перегрева или разрушения. Ток в 1 Ампер является минимальным стандартным значением для модульных автоматов и предназначен для защиты цепей с очень малой нагрузкой.
- Номинальное напряжение (Un): 230/400 В. Устройство рассчитано на работу в стандартных бытовых и промышленных сетях низкого напряжения.
- Характеристика срабатывания: Тип D. Это означает, что устройство настроено на защиту от сверхтоков с задержкой срабатывания, характерной для цепей с высоким пусковым током. Такой режим позволяет не отключать нагрузку при кратковременных скачках тока, свойственных для асинхронных двигателей, соленоидов и трансформаторов.
- Отключающая способность: 6 кА. Этот параметр определяет максимальную силу короткого замыкания, при которой выключатель способен безопасно отключить цепь и гасить дугу, не разрушаясь при этом. Значение 6 кА является стандартным для бытовых и малых промышленных сетей.
- Количество полюсов: 1P (Однополюсный). Автомат разрывает только одну фазную цепь, оставляя нейтраль подключенной напрямую. Это типично для розеточных групп и освещения.
Особенности конструкции и принцип действия
Автоматический выключатель AV-6 работает по принципу электромагнитно-тепловой защиты. Встроенный тепловой расцепитель реагирует на перегрузку — ситуацию, когда ток в цепи превышает номинальный значение на 135% и выше, удерживаясь длительное время. Это предотвращает перегрев изоляции проводов. Электромагнитный расцепитель же мгновенно срабатывает при возникновении короткого замыкания, когда ток возрастает в десятки раз, разрывая цепь за миллисекунды.
Конструкция автомата спроектирована так, чтобы обеспечивать надежный электрический контакт между подвижными и неподвижными контактами даже при частых циклах включения-выключения. Механизм защелкивания обеспечивает удержание выключателя в положении «Включено» под действием силы пружины, которая автоматически отключает нагрузку при срабатывании расцепителей. Позиция «Выключено» фиксируется механически, предотвращая случайное включение устройства.
Индикатор механического положения контактов выполнен в виде окраски кнопки или отдельного окошка, что позволяет мгновенно определять состояние автомата: если кнопка находится в верхнем положении, цепь включена, а если в нижнем — отключена. Это критически важно для безопасности, так как позволяет избежать включения оборудования под напряжением при проведении ремонтных работ.

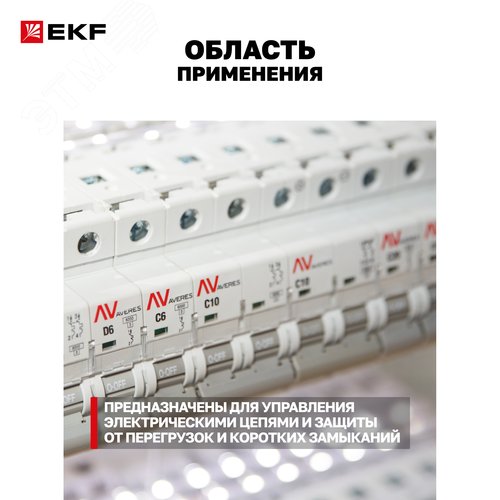

Сферы применения и рекомендации по использованию
Учитывая низкий номинальный ток в 1 Ампер и характеристику срабатывания D, данный автомат имеет специфическое, но важное назначение. Он идеально подходит для защиты розеточных групп, где суммарная мощность приборов ограничена, либо для защиты отдельных маломощных устройств. Также он применяется в цепях управления электродвигателями малой мощности, где характерна пульсация тока и наличие значительных пусковых токов, которые могли бы вызвать ложные срабатывания автоматов с характеристикой С.
Использование автоматов с характеристикой D в цепях с электродвигателями (например, насосов, вентиляторов, станков) является стандартной практикой. При запуске двигателя ток может кратковременно превышать номинальный в 10-14 раз. Автомат с характеристикой D выдерживает такие скачки без отключения, но мгновенно сработает при реальном коротком замыкании, обеспечивая безопасность оборудования.
Установка данного выключателя в электрощите позволяет четко зонировать нагрузку и защитить конкретные участки проводки. При выборе автомата AV-6 важно учитывать сечение подключаемого кабеля: для тока 1 Ампер достаточно кабеля сечением 0.5-0.75 мм², однако на практике часто используются кабели большего сечения для запасной прочности.
Преимущества продукции AVERES
Выбирая автоматические выключатели AVERES, вы получаете продукцию, которая не уступает известным зарубежным аналогам по качеству, но предлагает более доступную стоимость. Российское качество сборки AVERES подтверждается строгим соблюдением международных стандартов безопасности. Бренд зарекомендовал себя как надежный поставщик комплектующих для систем электроснабжения, обеспечивая стабильную работу электрических сетей.
Ключевыми преимуществами данного устройства являются:
- Надежность: Использование качественных материалов и проверенных технологий сборки обеспечивает долгий срок службы без необходимости замены.
- Компактность: Модульная конструкция позволяет устанавливать большое количество устройств в ограниченном пространстве стандартного щита.
- Универсальность: Подходит как для бытового использования в частных домах, так и для применения в малых промышленных объектах.
- Простота монтажа: Установка на DIN-рейку занимает менее минуты, что ускоряет процесс сборки электрощита.
- Безопасность: Защита от пожаров и повреждения электроприборов благодаря мгновенному отключению при аварийных режимах.
В заключение можно сказать, что автоматический выключатель AV-6 1A (D) 6kA является оптимальным выбором для задач, требующих защиты маломощных цепей с учетом пусковых токов. Его приобретение позволит обеспечить безопасную и бесперебойную работу ваших электроприборов.
