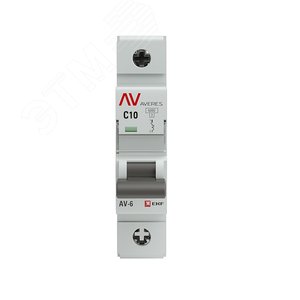

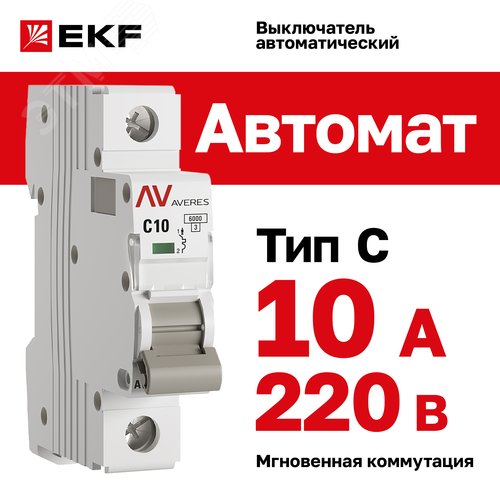

Выключатель автоматический AV-6 1P 10A (C) 6kA AVERES
Надежная защита для вашей электросети: автоматический выключатель AV-6 1P 10A (C) 6kA AVERES
В современном мире, где электрические сети являются неотъемлемой частью быта и производства, защита электросистемы от аварийных ситуаций играет критически важную роль. Выключатель автоматический AV-6 производства компании AVERES представляет собой однофазное устройство защиты, предназначенное для использования в системах низкого переменного тока (до 1000В) с номинальной отключающей способностью 6000 А. Данная модель относится к категории модульных автоматических выключателей и идеально подходит для защиты линий розеточных групп, осветительных цепей и подключения электроприборов средней мощности. Корпус устройства выполнен из прочного термостойкого пластика марки ABS, который обеспечивает высокую механическую прочность и защиту внутренних компонентов от внешних воздействий. Конструкция разработана с учетом требований современных стандартов безопасности, гарантируя стабильную работу в течение многих лет эксплуатации.
Основной задачей этого устройства является автоматическое отключение цепи в случае возникновения аварийных режимов работы, таких как перегрузка по току или короткое замыкание. Это позволяет предотвратить перегрев проводов, повреждение изоляции и, как следствие, возникновение пожаров. Модель AV-6 является классическим решением для монтажа в распределительных щитах квартир, домов, офисов и небольших производственных цехов. Использование данного выключателя обеспечивает баланс между надежностью, безопасностью и экономической эффективностью, что делает его одним из наиболее востребованных устройств в линейке модульной автоматики для бытовых и легких коммерческих нужд.
Принцип работы и механизмы защиты
Выключатель AV-6 оснащен двумя независимыми, но работающими в синхронном режиме механизмами защиты, обеспечивающими комплексную безопасность сети. Первый механизм — это тепловой расцепитель. Он представляет собой биметаллическую пластину, которая под воздействием длительного повышенного тока (перегрузки) начинает прогибаться. Это прогибание механически воздействует на механизм отключения, разрывая цепь питания. Данный процесс происходит плавно, что позволяет избежать ложных срабатываний при кратковременных скачках напряжения, характерных для работы мощной бытовой техники, например, стиральных машин или холодильников.
Второй механизм защиты — это электромагнитный расцепитель. Он срабатывает мгновенно при возникновении кратковременных мощных импульсов тока, характерных для короткого замыкания. Электромагнитный катушка замыкается в момент превышения порогового значения тока, приводя к мгновенному отключению контактов. Такой быстрый отклик критически важен для минимизации ущерба при коротких замыканиях, когда ток может достигать тысяч ампер за доли секунды. В данной модели используется селективная характеристика отключения типа C. Это означает, что устройство настроено на срабатывание при токе, превышающем номинальный в 5-10 раз, что делает его идеальным для защиты цепей с люминесцентными лампами, электронным балластом и нелинейными нагрузками, которые могут создавать кратковременные пусковые токи.

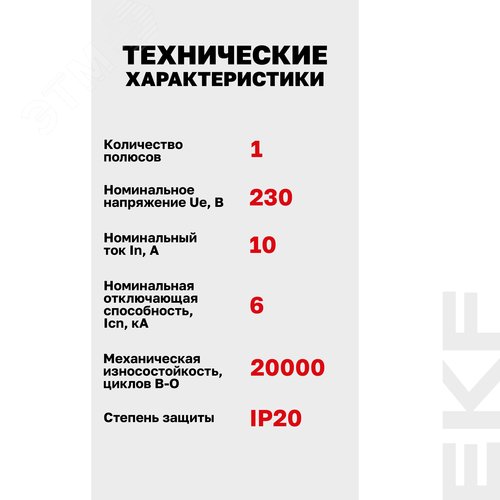

Технические особенности и конструктивные преимущества
- Номинальный ток 10А: Устройство рассчитано на постоянный ток нагрузки до 10 Ампер, что является оптимальным значением для защиты стандартных линий освещения и розеточных групп в жилых помещениях. Это позволяет защитить проводку сечением до 1.5 кв. мм от перегрузок.
- Отключающая способность 6kA: Способность выключателя безопасно разорвать цепь с током короткого замыкания до 6000 Ампер. Это стандартный показатель для бытовой электроники, гарантирующий, что автомат не превратится в дугу при аварийном режиме и сохранит функциональность после срабатывания.
- Тип конструкции 1P: Однополюсное исполнение подразумевает разрыв только фазного провода. Нулевой провод остается под напряжением (не разрывается устройством), что является стандартным требованием для таких аппаратов и обеспечивает безопасность при обслуживании.

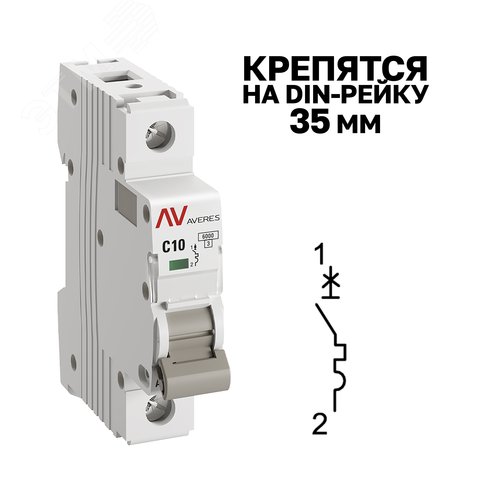

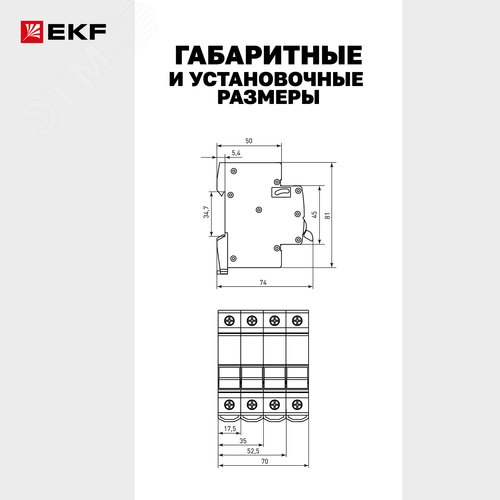

- Модульность: Устройство имеет стандартную ширину в 1 модуль, что позволяет легко устанавливать его на стандартную DIN-рейку в распределительном щите. Монтаж осуществляется за считанные секунды без использования дополнительных инструментов.
- Индикация срабатывания: На лицевой панели имеется специальный красный флажок. Он показывает, произошло ли срабатывание автомата. Если флажок поднят — произошло отключение по причине перегрузки или замыкания. Это существенно упрощает поиск неисправности для электрика или домовладельца.

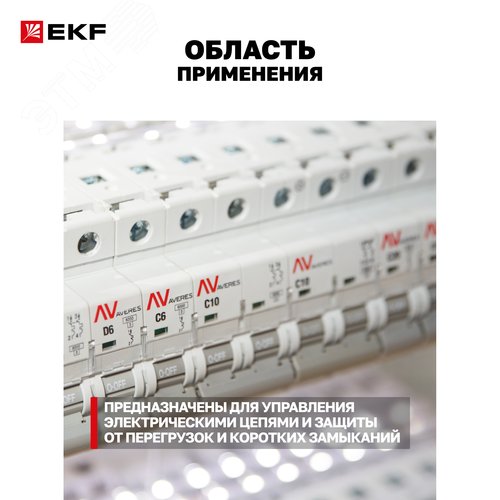

Сфера применения и требования безопасности
Автоматический выключатель AV-6 1P 10A рекомендуется для использования в качестве вводного автомата для маломощных цепей или для защиты отдельных групп потребителей. Например, он может быть установлен на линию, питающую только одну комнату или группу осветительных приборов в коридоре. Также этот автомат часто используется в качестве предохранителя для розеточной группы в ванной комнате или на кухне, где требования к безопасности особенно высоки. Важно понимать, что выбор номинала автомата должен соответствовать сечению проводки и мощности подключаемых приборов. Установка автомата на 10А на линию с проводом сечением 2.5 кв. мм (который рассчитан на 16-25А) приведет к тому, что автомат будет срабатывать раньше, чем перегреется проводка, что является правильной и безопасной практикой. Однако, если на линию будет подключена вся мощная бытовая техника (варочная панель, духовой шкаф), такой автомат будет выбивать постоянно, поэтому для таких линий требуются модели с номиналом 16А, 25А и выше.
При монтаже устройства необходимо соблюдать правила электробезопасности. Перед установкой и заменой автомата необходимо обесточить вводную линию. Крепление на DIN-рейку должно быть плотным и надежным, чтобы избежать вибраций и механического повреждения контактов. Важно не перегревать контакты при затяжке, используя стандартный динамометрический ключ или отвертку с подходящим наконечником, чтобы не повредить изоляцию самого корпуса. Использование оригинальных запчастей и комплектующих от производителя AVERES гарантирует соответствие устройства нормативным документам и стандартам качества, принятым в международной практике.
Почему стоит выбрать модель AV-6 от AVERES
Компания AVERES зарекомендовала себя как производитель качественной и доступной электротехнической продукции. Автоматы этой серии отличаются высокой степенью защиты от пыли и влаги (класс IP 20), что позволяет использовать их в закрытых щитах, не боясь воздействия пыли или случайных брызг. Контакты выполнены из высококачественной меди с антикоррозионным покрытием, что предотвращает окисление и обеспечивает низкое сопротивление контактного соединения на протяжении всего срока службы. Пластиковый корпус обладает высокой стойкостью к ультрафиолетовому излучению, что актуально, если автомат установлен в щите, расположенном на улице или под навесом.
Эргономичный дизайн лицевой панели и удобная ручка включения/выключения позволяют легко управлять устройством. В положении "I" (вверх) цепь замкнута, в положении "O" (вниз) — разомкнута. Такая маркировка интуитивно понятна и соответствует международным стандартам. Низкая стоимость при высоком качестве сборки делает эту модель привлекательной для оптовых закупок и розничной продажи. Отсутствие необходимости в сложном сервисном обслуживании позволяет экономить средства на ремонте и замене оборудования. В случае выхода из строя одного элемента, можно легко заменить весь автомат на новый, не нарушая целостность щита. Данный выключатель является отличным выбором для тех, кто ищет надежное, безопасное и бюджетное решение для защиты своей домашней электросети.
