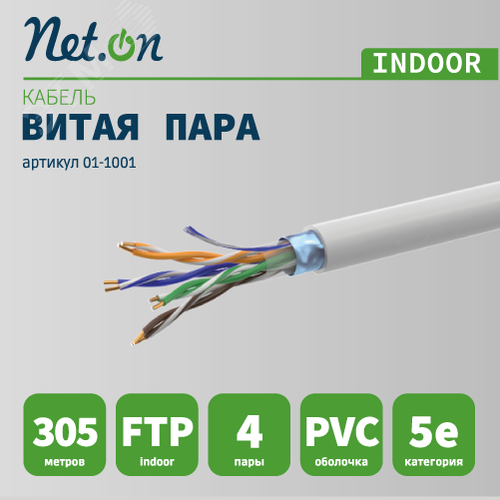

Витая пара F/UTP кат 5e 4х2хAWG24 IN CCA
Описание кабеля витой пары F/UTP категория 5e (Cat 5e) с экранированием и проводом CCA
Кабель витой пары категории 5e (Cat 5e) представляет собой современный стандарт для построения локальных вычислительных сетей (ЛВС). Данный продукт предназначен для передачи цифровых данных и обеспечивает высокоскоростную передачу информации, поддерживая гигабитные скорости Ethernet (1000 Мбит/с). Конструкция кабеля F/UTP включает в себя внешнюю фольгированную экранную оболочку, которая эффективно защищает передаваемый сигнал от внешних электромагнитных помех, а также обеспечивает защиту передающих компонентов системы от излучений самого кабеля. Это делает его надежным решением для монтажа в условиях с повышенным уровнем помех.
Важным техническим аспектом данного кабеля является использование проводника CCA (Copper Clad Aluminum — медно-алюминированный). Это компромиссное решение, предлагающее оптимальное соотношение цены и качества. Проводники CCA состоят из алюминиевого ядра, покрытого тонким слоем меди. Такая конструкция позволяет снизить стоимость сырья без критического падения производительности на коротких и средних дистанциях. Толщина жил составляет 24 AWG, что соответствует диаметру около 0,5 мм. Это сечение идеально подходит для использования в офисных сетях, домашних серверах и системах видеонаблюдения, где требования к длине линии не превышают стандартные нормативы для витой пары.
Технические характеристики и конструкция
Кабель выполнен по технологии F/UTP, что означает наличие сплошной фольги, охватывающей все пары проводников внутри общего экрана. Внутренняя структура состоит из четырех пар скрученных медно-алюминированных проводников. Каждая пара изолирована индивидуально, а пары скручены для минимизации электромагнитной индукции между ними. Это обеспечивает наведение минимального уровня перекрестных помех (NEXT), что критически важно для стабильности соединения на высоких скоростях.
- Категория кабеля: 5e (Cat 5e)
- Тип экранирования: F/UTP (Фольга/Неэкранированные пары)
- Материал токопроводящих жил: CCA (Медно-алюминированный)
- Количество пар: 4 пары (8 жил)
- Сечение жил: 24 AWG
- Максимальная рабочая частота: до 100 МГц
- Рабочая температура: от -20°C до +60°C
Преимущества использования в сетях
Использование кабеля с проводом CCA позволяет существенно снизить бюджет на закупку материалов при масштабном прокладке кабельных трасс. Несмотря на то, что чистая медь обладает лучшей электропроводностью, в большинстве современных внутренних сетей (до 100 метров) это различие не критично для передачи данных. Кабель Cat 5e обеспечивает полную совместимость с современными сетевыми оборудованиеми, включая коммутаторы и сетевые карты, поддерживающие стандарты Fast Ethernet и Gigabit Ethernet.
Экранированная конструкция F/UTP обеспечивает высокую стабильность соединения в промышленных условиях, рядом с источниками переменного тока или мощным оборудованием. Фольгированный экран эффективно отражает внешние радиочастотные помехи и предотвращает утечку сигнала наружу. Это делает кабель предпочтительным выбором для монтажа в серверных комнатах, вблизи электрощитовых или в помещениях с высокой плотностью электроприборов.
Область применения
Данный продукт широко применяется для создания горизонтальных кабельных трасс в офисных зданиях, учебных заведениях и торговых центрах. Он идеально подходит для подключения рабочих станций, принтеров, IP-телефонов и устройств видеонаблюдения. Благодаря гибкости жил 24 AWG, кабель легко прокладывать в кабель-каналах, штробах и лотках без необходимости в сложных инструментах для резки. Кабель может быть использован как для прокладки новых линий, так и для модернизации существующей сети, требующей повышения пропускной способности до 1 Гбит/с.
При выборе этого кабеля важно учитывать, что он не рекомендуется для прокладки на большие расстояния, превышающие стандартные 90 метров, так как сопротивление медно-алюминированного проводника выше, чем у чистой меди. Однако для большинства задач внутренней локальной сети он является экономически обоснованным и технически грамотным решением. Монтаж осуществляется с использованием стандартных сетевых разъемов RJ45, что обеспечивает простую и быструю настройку соединения.
