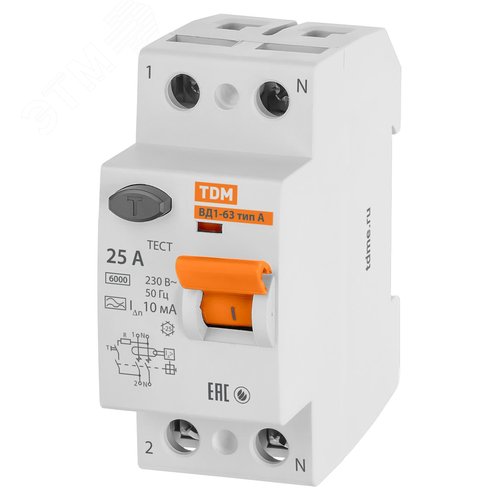

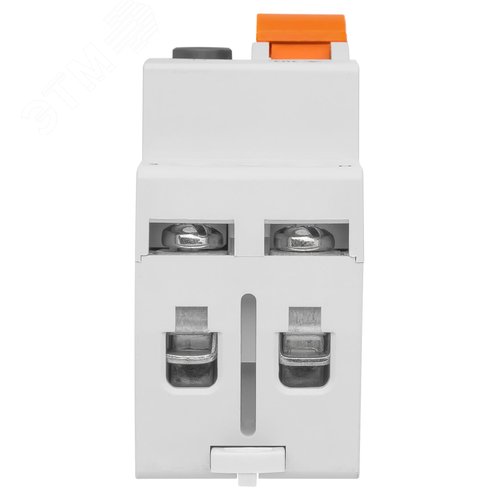

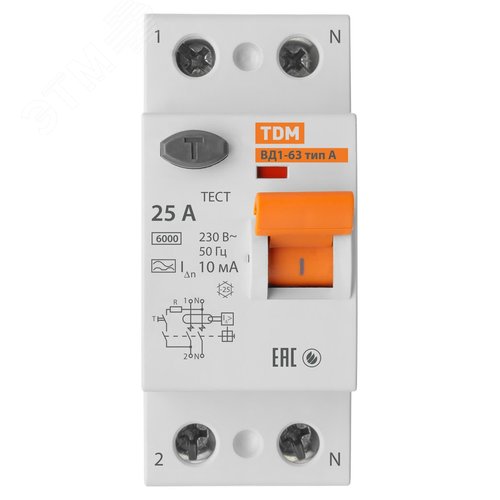

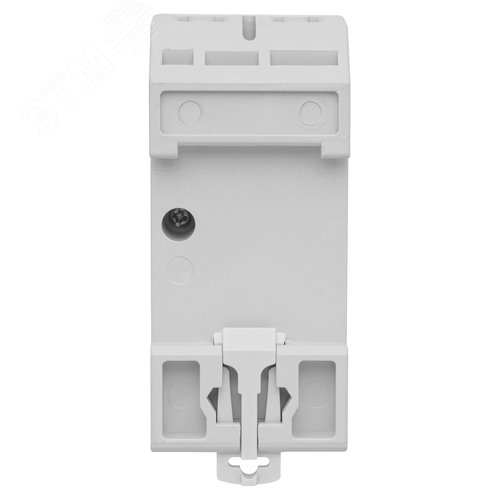

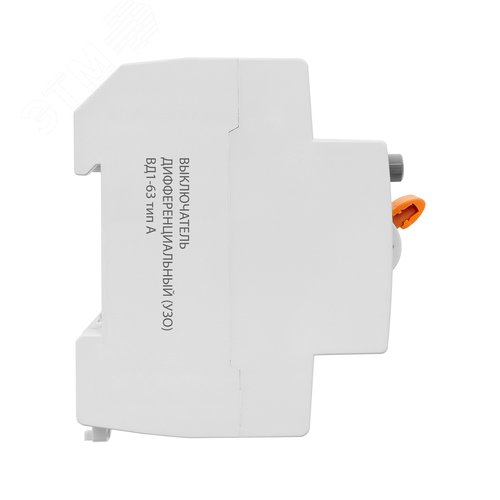

Устройство защитного отключения ВД1-63 двухполюсный 25А 10мА тип А

Устройство защитного отключения (УЗО) VD1-63: Двухполюсный аппарат защиты с током утечки 10 мА и характеристической кривой типа А

В современной электрической сети частного дома, офиса или промышленного объекта защита от поражения электрическим током и возникновения пожаров является не просто желательной, а строго обязательной мерой безопасности. Устройство защитного отключения (УЗО) серии VD1-63 представляет собой высокоэффективный элемент автоматического управления, призванный мгновенно разрывать электрическую цепь при обнаружении токов утечки. Представленная модель является двухполюсным аппаратом, рассчитанным на номинальный ток 25 Ампер, с чувствительностью к токам утечки 10 миллиампер. Это соотношение параметров делает данное устройство идеальным выбором для защиты розеточных групп, линий освещения и бытовых приборов в жилых помещениях. Ключевой особенностью данного аппарата является его классификация по типу срабатывания — тип А. В отличие от стандартных устройств типа АС, которые реагируют только на переменный ток синусоидальной формы, УЗО типа А способно детектировать пульсирующий постоянный ток. Это критически важно в эпоху, когда электросети насыщенны электроникой с импульсными блоками питания. Компьютеры, LED-лампы, зарядные устройства мобильных телефонов и бытовая техника с цифровой электроникой генерируют пульсирующий ток утечки, который стандартные УЗО могут игнорировать. Модель VD1-63 типа А гарантирует, что при возникновении подобных токов в цепи срабатывание произойдет мгновенно, предотвращая возможные травмы и пожары.

Технические характеристики и конструктивные особенности серии VD1-63

Устройство разработано с учетом строгих требований к надежности и долговечности, обеспечивая стабильную работу в самых различных условиях эксплуатации. Двухполюсная конструкция позволяет устанавливать аппарат на стандартную DIN-рейку, что упрощает монтаж в распределительных щитах любого размера. Номинальный ток 25А обеспечивает достаточный запас мощности для защиты большинства бытовых линий, не допуская перегрузки проводки. Время срабатывания находится в пределах 0.03–0.14 секунды, что позволяет минимизировать вредное воздействие электрического тока на организм человека. Основные параметры устройства включают в себя: * Номинальное напряжение: 230/400 Вольт. * Номинальный отключающий дифференциальный ток (IΔn): 10 мА. * Номинальный дифференциальный срабатывающий ток: 10 мА. * Номинальный ток (In): 25 А. * Тип срабатывания: А (переменный и пульсирующий постоянный ток). * Номинальное время отключения: до 30 мс. Конструкция аппарата выполнена из высококачественных изоляционных материалов, устойчивых к высоким температурам и агрессивным средам. Механизм расцепления рассчитан на тысячи циклов коммутации, что гарантирует бесперебойную работу устройства на протяжении всего срока службы. Наличие встроенного механизма блокировки (Test) позволяет регулярно проверять исправность защиты без отключения питания сети.

Принцип работы и сценарии применения

Устройство VD1-63 функционирует на основе сравнения токов, протекающих через фазный и нулевой проводники. В нормальном режиме работы сумма этих токов равна нулю. Если же происходит утечка тока на землю (например, через поврежденный корпус электроприбора или при контакте с человеком), баланс нарушается. Дифференциальный трансформатор фиксирует разницу, превышающую порог чувствительности (10 мА), и подает сигнал на электромагнитный или электромеханический расцепитель. Сценарии эффективного применения данного устройства: * Защита розеточных линий в жилых комнатах, где используются электронная бытовая техника. * Обеспечение безопасности в ванных комнатах и на кухнях, где влажность повышает риск удара током. * Защита оборудования, работающего от батарей или генерирующего постоянный ток (например, светодиодные ленты). * Предотвращение пожаров, вызванных нагревом изоляции проводки при утечках. Важно отметить, что токовая чувствительность 10 мА является оптимальной для защиты людей. Она находится ниже порога, при котором возникает фибрилляция сердца (обычно от 30 мА), обеспечивая безопасность даже в случае касания человеком токонесущих частей под напряжением.

Надежность и соответствие стандартам безопасности

Производство устройств серии VD1-63 ведется с соблюдением международных и национальных стандартов, регламентирующих качество электротехнической продукции. Это гарантирует, что аппарат будет соответствовать требованиям пожарной безопасности и электротехнических нормативов. В отличие от дешевых аналогов, данное УЗО проходит rigorous тестирование на стойкость к ударам током, перегрузкам и старению контактов. Использование УЗО типа А является современным стандартом для защищенных сетей. Оно учитывает реальные условия эксплуатации современной электроники. Если вы планируете модернизацию электропроводки в новостройке или реконструкцию старой сети, установка таких устройств является приоритетной задачей. Они не только защищают людей, но и увеличивают общий ресурс электроустановки, предотвращая пожары, которые являются основной причиной возгораний в жилых домах.

Инструкция по монтажу и эксплуатации

Монтаж устройства защитного отключения требует соблюдения ряда правил техники безопасности. Перед установкой необходимо отключить вводное питание в щите. УЗО VD1-63 устанавливается на Din-рейку с помощью специального зажима или клипсы. Важно правильно соединить входные и выходные провода, учитывая маркировку клемм (L — фаза, N — ноль). После установки необходимо нажать кнопку «Тест», чтобы убедиться в работоспособности механизма расцепления. При эксплуатации рекомендуется проводить периодические проверки работоспособности устройства. Это необходимо для того, чтобы убедиться, что автоматика исправна и готова к работе в экстренной ситуации. Если устройство срабатывает ложно, необходимо проверить наличие заземления и целостность изоляции кабелей.

Заключение

Устройство защитного отключения VD1-63 двухполюсное 25А 10мА тип А является надежным и эффективным средством защиты электросети. Его применение позволяет создать безопасную среду обитания и работы, минимизируя риски, связанные с поражением электрическим током и возгораниями. Выбор данного аппарата для защиты ваших электроустановок — это разумное вложение средств в безопасность вашего дома. Обеспечьте свою семью и имущество надежной защитой, используя проверенные решения уровня VD1-63.
