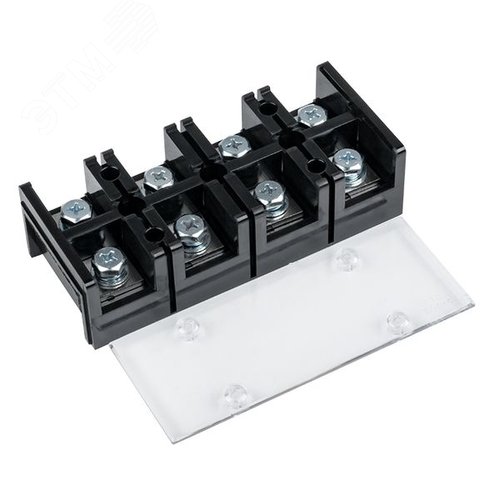

Терминал клеммный TC-1504 до 70мм2 150A 4 клеммные пары

Терминальный блок TC-1504: Надежное решение для распределительных щитов

Терминальный блок TC-1504 представляет собой высокотехнологичный элемент электротехнического монтажа, разработанный для обеспечения безопасного и эффективного соединения проводников в электрических цепях. Данное изделие является неотъемлемой частью современных распределительных устройств, работающих на DIN-рейку. Конструкция устройства позволяет осуществлять монтаж проводов сечением до 70 мм², что делает его универсальным решением для широкого спектра задач в промышленной и бытовой автоматике. Способность выдерживать номинальный ток до 150 А гарантирует стабильную работу даже при высоких нагрузках, что критически важно для систем с большой мощностью. Четыре клеммные пары обеспечивают достаточную гибкость при подключении, позволяя создавать сложные схемы коммутации без необходимости использования дополнительных разветвителей.

Изделие выполнено из высококачественных материалов, устойчивых к окислению и механическим воздействиям. Клеммы спроектированы так, чтобы обеспечивать надежный электрический контакт, предотвращая перегрев и искрение. Корпус устройства обладает достаточной прочностью для установки в условиях вибрации или перепадов температур, характерных для промышленных объектов. Использование такой техники существенно упрощает процесс сборки электрощитов, сокращая время на монтаж и снижая риск ошибок электрика. Терминальные блоки данного типа востребованы как в частном строительстве, так и в крупных промышленных предприятиях, где требования к электробезопасности являются приоритетными.

Технические характеристики и конструктивные особенности

• Максимальное сечение провода: до 70 мм², что позволяет подключать как тонкие сигнальные кабели, так и мощные силовые линии.
• Номинальный ток: 150 А, обеспечивая запас прочности для большинства стандартных бытовых и промышленных сетей.
• Количество пар клемм: 4 пары, что дает возможность разветвлять цепи или соединять несколько контуров в одной точке.
• Монтажная ширина: рассчитан на стандартные DIN-рейки шириной 35 мм, обеспечивая компактность сборки.
• Материал корпуса: ударопрочный пластик, устойчивый к воздействию агрессивных сред и ультрафиолета.
• Материал контактов: медь с антикоррозийным покрытием, гарантирующая долгий срок службы соединения.
• Рабочая температура: от -25°C до +70°C, что позволяет использовать устройство в широком диапазоне климатических условий.
• Класс защиты: соответствует стандартам электробезопасности для открытых установок.

Конструкция клеммного блока предусматривает простую систему затяжки, которая позволяет надежно фиксировать проводник без использования дополнительных инструментов. Это особенно важно при монтаже в труднодоступных местах или при необходимости быстрой замены оборудования. Надежность контактов обеспечивается особым профилем втулок, который обеспечивает равномерное распределение давления на жилу провода, исключая его повреждение при затяжке.

Области применения и сценарии использования

Терминальный блок TC-1504 является универсальным компонентом, который успешно применяется в различных отраслях промышленности и строительства. В первую очередь, он используется при сборке распределительных щитов (ЩР, ЩУ, ЩА), где требуется аккуратное и безопасное подключение проводов питания и управления. В системах автоматики и телемеханики данное изделие позволяет соединять датчики, реле и контроллеры, обеспечивая целостность управляющих цепей. Для подключения двигателей, насосов и другого электрооборудования, где ток потребления высок, этот блок служит надежной точкой ввода и распределения энергии.

В сферах освещения и климатического оборудования, такие как кондиционеры или вентиляционные системы, он используется для подключения силовых кабелей к пусковым аппаратам. В системах безопасности и пожарной сигнализации, где важна надежность и компактность монтажа, терминальные блоки типа TC-1504 позволяют организовать четкую структуру кабельных связей. Также они находят применение в системах зарядки электромобилев (EV) и зарядных станциях, где требуется выдерживать значительные токовые нагрузки. Использование этого компонента позволяет электрикам создавать схемы, которые легко поддаются обслуживанию и диагностике в будущем.

Преимущества использования терминального блока TC-1504

Выбор данного изделия обусловлен рядом ключевых преимуществ, которые отличают его от аналогов на рынке электротехнической продукции. Высокая токовая нагрузка позволяет использовать его там, где другие блоки могут перегреться, обеспечивая тем самым безопасность эксплуатации. Компактные размеры позволяют экономить место внутри распределительного щита, что важно при проектировании щитов с множеством модулей. Долговечность материала корпуса и контактов минимизирует риски преждевременного выхода из строя оборудования, снижая затраты на техническое обслуживание и ремонт.

Простота монтажа позволяет сократить время работы бригады электриков, что напрямую влияет на стоимость монтажных работ. Отсутствие необходимости в сложных инструментах делает процесс установки доступным для монтажников любого уровня квалификации. Универсальность применения позволяет использовать один тип продукции для множества задач, что упрощает логистику и складское хранение на предприятиях. Соответствие современным стандартам качества и безопасности гарантирует, что ваше оборудование будет работать надежно в течение многих лет, снижая риск аварийных ситуаций и простоев производства.

Инструкция по монтажу и подключению

Корректная установка терминального блока является залогом его долгой службы. Перед началом работ необходимо убедиться, что подача напряжения в цепь полностью отключена. Открутите фиксаторы и снимите крышку корпуса, если она есть. Приложите блок к DIN-рейке и зафиксируйте его при помощи специальных зажимов или винтов, которые обычно идут в комплекте. Проверьте надежность крепления, слегка покачнув устройство.

Для подключения проводов необходимо снять изоляцию с жилы на необходимую длину (обычно около 10-15 мм). Вставьте провод в соответствующее отверстие клеммы и надежно затяните винт. Повторите процедуру для всех четырех пар. После завершения подключения установите защитную крышку, если она предусмотрена конструкцией. Рекомендуется после монтажа провести визуальный контроль и измерить сопротивление контакта мультиметром, чтобы убедиться в отсутствии окисления или плохого контакта. Следование этим рекомендациям обеспечит бесперебойную работу вашей электросистемы.
