Строительно-монтажная клемма СМК 222-424 разветвительная 4 выхода 0,08-4 мм2 EKF
Строительно-монтажная клемма СМК 222-424: Обзор и назначение
Строительно-монтажная клемма (СМК) модели 222-424 от производителя EKF представляет собой высококачественное устройство для соединения и разветвления электрических проводников. Этот тип соединителя является неотъемлемой частью современной электротехники, позволяя быстро и надежно объединять провода без использования сложных инструментов или сварки. Разветвительная конструкция данной модели предусматривает наличие четырех выходов, что делает ее идеальным решением для задач, требующих разделения одного входного питания или сигнала на несколько направлений. Широкий диапазон подключаемых сечений от 0,08 до 4 мм² обеспечивает универсальность использования: от тонких проводов управления и сигнализации до силовых кабелей освещения и розеточных групп. Использование материала марки EKF гарантирует, что изделие соответствует современным стандартам качества, надежности и долговечности, требуемым в профессиональной электрике и домашнем хозяйстве.
Данный продукт разработан в соответствии с государственными стандартами (ГОСТ) и международными нормами (IEC), что подтверждает его безопасность и эффективность. Конструкция клеммы включает в себя корпус из стойкого к старению и ударам ударопрочного пластика, а также механически прочные контактные площадки. Это сочетание материалов обеспечивает защиту от окисления, коррозии и короткого замыкания, даже при эксплуатации в условиях повышенной влажности или вибрации. В отличие от традиционных винтовых клемм, рычажковая система упрощает процесс зажима, минимизируя риск перегрева контактов и обеспечивая надежный электрический контакт на протяжении всего срока службы устройства.
Технические характеристики и конструктивные особенности
Ключевым параметром, определяющим функциональность этой клеммы, является ее способность принимать проводники разного сечения. Диапазон 0,08–4 мм² покрывает абсолютное большинство потребностей в электромонтаже. Это означает, что вы можете использовать одну и ту же клемму как для подключения тонких проводов от датчиков движения (0,75–1,5 мм²), так и для более мощных линий освещения или розеток (до 4 мм²). Такая универсальность позволяет оптимизировать складские запасы и упрощает процесс закупки материалов на объекте.

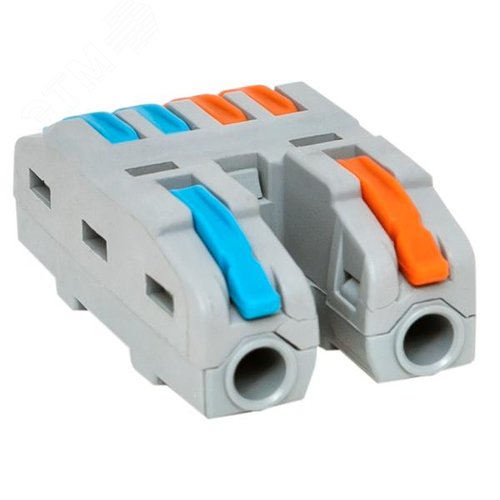

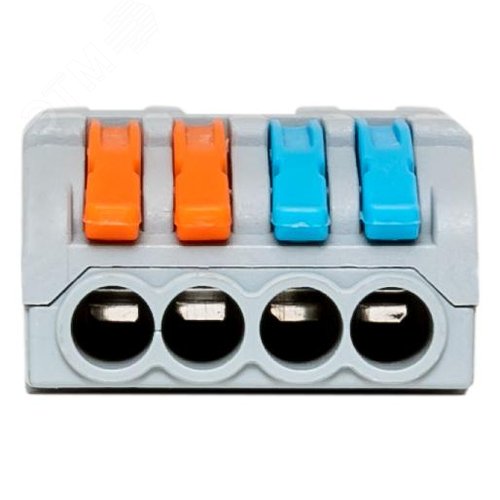

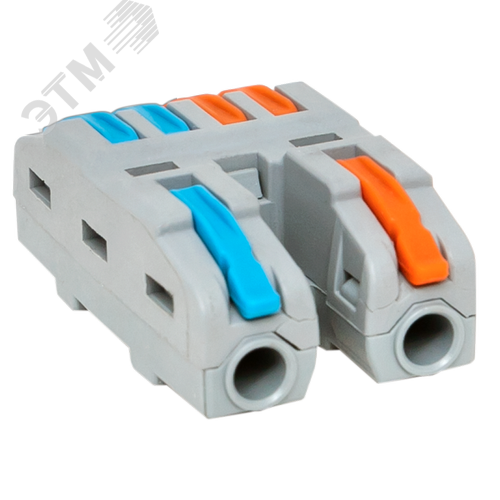

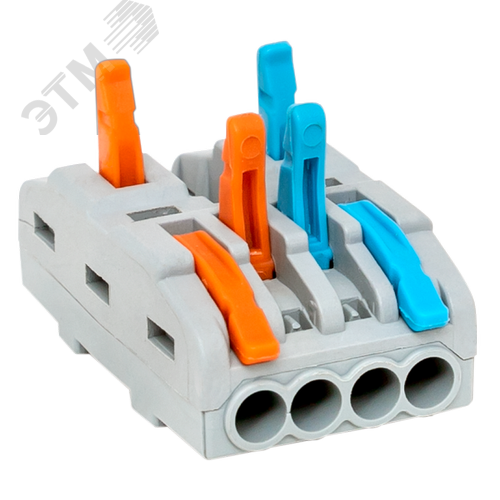

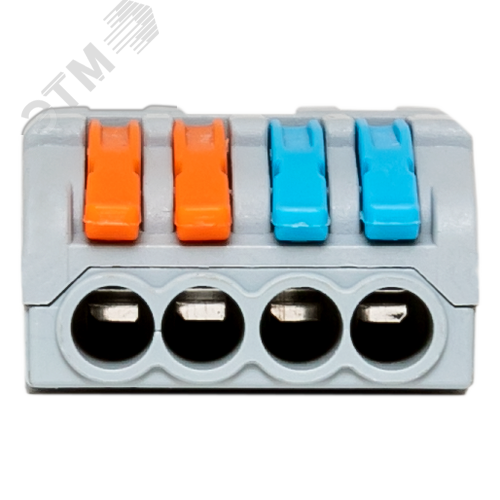

Конструкция разветвительной клеммы 222-424 включает в себя входной канал и четыре выходных канала, каждый из которых оборудован собственным рычажковым механизмом. Механизм зажима работает по принципу рычага, где при нажатии на фиксатор происходит сжатие контактных губок. Это позволяет надежно обжать проводник без риска его повреждения. Материал корпуса, как правило, выполнен из поликарбоната, который обладает высокой термостойкостью и не поддерживает горение при воздействии открытого пламени. Цветовая маркировка (обычно черная с маркировкой выходов) помогает электрику быстро ориентироваться в схеме соединения, что критически важно при сложном монтаже.
Основные параметры изделия:
- Тип соединения: Разветвительное (1 вход, 4 выхода).
- Материал корпуса: Ударопрочный пластик (поликарбонат).
- Материал контактов: Медь или латунь с защитным покрытием.
- Рабочая температура: От -40°C до +85°C.
- Максимальный ток: Зависит от сечения провода, обычно до 16-20 А для стандартных сечений.
- Совместимость: Полная совместимость со стандартными стреноительно-монтажными коробками.
Преимущества использования рычажковых клемм СМК EKF
Выбор стреноительно-монтажной клеммы СМК 222-424 обусловлен рядом неоспоримых преимуществ, которые выделяют ее среди конкурентов на рынке электротехники. Во-первых, это скорость монтажа. Электрику не нужно подбирать отвертку под размер винта, нет необходимости вращать винт для затяжки. Достаточно нажать на рычажок, вставить провод и отпустить фиксатор — контакт готов. Это экономит время при монтаже сложных сетей.
Во-вторых, это надежность. Рычажковый механизм обеспечивает постоянное давление на проводник, которое не ослабевает со временем, в отличие от винтовых соединений, которые могут раскручиваться от вибрации. Это предотвращает нагрев в месте контакта, который является одной из основных причин пожаров в электропроводке. В-третьих, это защита от перегрузки. Конструкция предотвращает вставление провода большего диаметра, чем это предусмотрено техническими параметрами, что исключает возможность механического повреждения корпуса или перегрева контактов.
Также стоит отметить удобство обслуживания. Если потребуется замена одной из веток цепи, достаточно отпустить один из четырех рычажков и аккуратно извлечь провод. Это невозможно сделать в старых винтовых клеммах без разборки всей конструкции. Кроме того, корпус клеммы часто имеет отверстия для крепления болтом, что позволяет жестко закрепить устройство в распределительном щите, исключая его перемещение под нагрузкой.
Сферы применения и области использования
Строительно-монтажная клемма СМК 222-424 применяется в самых разных сферах электротехники. В жилом строительстве она незаменима при сборке распределительных коробок для осветительных приборов, где один кабель питания необходимо развести на несколько групп ламп или светильников. В коммерческой недвижимости она используется при сборке шкафов управления, где требуется разветвление сигналов от датчиков и контроллеров.
В промышленности данная модель используется для соединения цепей управления, где важна компактность и надежность контактов. В сфере возобновляемой энергетики (солнечные панели, ветрогенераторы) клеммы такого типа используются для подключения кабелей питания к инверторам и контроллерам заряда. В автомобильной электронике они могут применяться для подключения проводки в боксах предохранителей или в системах диагностики, где требуется разветвление сигнальных проводов.
Также клемма подходит для подключения бытовых устройств с питанием от 12В и 24В (например, светодиодная лента, умный дом, системы видеонаблюдения), где используются провода малого сечения (0,75–1,5 мм²). При этом она не уступает в надежности силовым клеммам, так как использует ту же технологию контактного соединения. Это делает СМК 222-424 идеальным универсальным решением для любого профессионального электрика.
Инструкция по правильному монтажу и подключению
Для обеспечения максимальной безопасности и долговечности соединения необходимо соблюдать определенный порядок действий. Перед началом работ убедитесь, что питание на линию отключено. Это обязательное правило при работе с электроустановками любой мощности. Подготовьте провода к подключению: зачистите изоляцию на необходимом расстоянии, обычно около 10-15 мм, в зависимости от сечения и качества изоляции.
Вставьте подготовленный входной провод в соответствующий входной канал. Затем, нажав на фиксаторы, вставьте четыре выходных провода. Убедитесь, что рычажки закрылись с легким усилием и зафиксировали провода плотно. Проверьте, что провода не торчат и не касаются корпуса или других проводников. Если клемма крепится в коробке, зафиксируйте ее болтом через отверстие в корпусе. После завершения монтажа можно подавать питание и проверять работоспособность цепи, измеряя сопротивление или напряжение на выходах.
Важно помнить, что при подключении проводов сечением 4 мм² не следует превышать токовые нагрузки, указанные в паспорте изделия, чтобы избежать перегрева корпуса. Если используется многожильный провод, рекомендуется использовать наконечники НШВИ, хотя современные рычажковые клеммы часто справляются с мягким проводом без наконечников, если не переполнять канал. Всегда следуйте правилам техники безопасности при работе с электричеством.
Заключение
Клемма СМК 222-424 от EKF является проверенным временем инструментом для создания безопасных и надежных электрических соединений. Ее универсальность, простота использования и соответствие стандартам делают ее обязательным элементом в арсенале любого мастера. Инвестиции в качественные соединители такого типа окупаются за счет отсутствия необходимости в частом ремонте проводки и отсутствии аварийных ситуаций, связанных с плохим контактом. Выбирая эту модель, вы выбираете гарантию качества, безопасности и долговечности вашей электросистемы.
