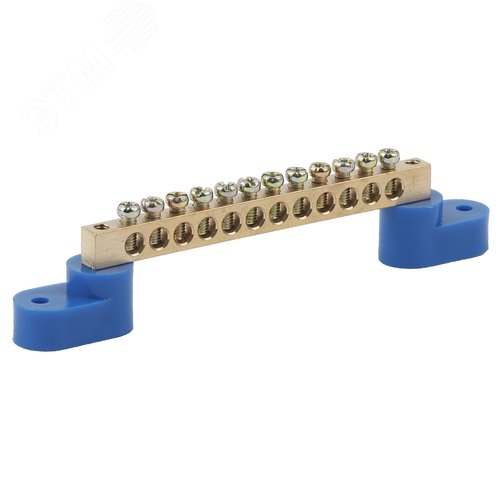

Комплексное описание нулевой шины ШНИ-8х12-10-У2-Синий: технические особенности и применение в электрических щитах
Нулевая шина на двух угловых изоляторах модели ШНИ-8х12-10-У2-Синий является ключевым элементом любой современной распределительной системы, обеспечивая надежный и безопасный путь для прохождения возвратного тока в электрической цепи. В условиях плотной компоновки электрощитового оборудования, где каждый квадратный миллиметр на DIN-рейке имеет значение, использование шины данного типа позволяет существенно оптимизировать внутреннее пространство шкафа управления или распределительного устройства. Конструкция данной шины разработана с учетом строгих требований безопасности, предъявляемых к электрооборудованию низкого напряжения, и гарантирует стабильную работу под нагрузкой. Основным назначением данного изделия является сборка и распределение нулевого рабочего проводника (N), который в соответствии с нормативными документами должен быть выделен цветом и конструктивно отличаться от фазных шин. Цветовая маркировка данной шины выполнена в классическом синем оттенке, что является стандартом ГОСТ и позволяет электрику мгновенно идентифицировать нулевой проводник при визуальном осмотре щита, снижая риск ошибочного подключения.
Технические характеристики и детальная расшифровка маркировки изделия
Для корректного подбора и эксплуатации продукции необходимо понимать, что означает каждая цифра и буква в обозначении модели ШНИ-8х12-10-У2-Синий. Данная маркировка несет в себе исчерпывающую информацию о физических и электрических свойствах элемента:
* Тип изделия: Шина нулевая на изоляторах (обозначение "ШНИ"). Это говорит о том, что токопроводящая часть зафиксирована на диэлектрической основе, что исключает контакт с металлическими частями корпуса и соседними фазами.
* Габариты профиля: Цифры "8х12" указывают на сечение медной шины. Ширина шины составляет 8 миллиметров, а высота — 12 миллиметров. Это оптимальное сечение для распределения тока в сетях освещения и маломощных бытовых нагрузок, обеспечивая минимальное падение напряжения и нагрев.
* Номинальный ток: Цифра "10" в маркировке часто интерпретируется как номинальный ток до 10 Ампер для данной конфигурации изоляторов, однако в зависимости от условий охлаждения и монтажа, реальный допустимый ток может быть выше. Это важно учитывать при проектировании щитов с высокой нагрузкой.
* Количество изоляторов: Индекс "У2" означает, что шина зафиксирована на двух угловых изоляторах. Это конструктивное решение значительно повышает механическую прочность крепления, предотвращая прогиб шины под собственным весом или вибрации.
* Цветовое исполнение: "Синий" — это цвет эмали или окрашивания медной шины, соответствующий классу цветового кода для нулевого рабочего проводника.
Конструктивные преимущества фиксации на двух угловых изоляторах
Использование двух угловых изоляторов вместо одного является важным инженерным решением, которое накладывает отпечаток на эксплуатационные качества шины. Угловые изоляторы представляют собой небольшие диэлектрические блоки, оснащенные крепежными отверстиями для фиксации на DIN-рейке. При установке шины на два таких блока достигается несколько критически важных эффектов:
* Распределение нагрузки: При значительной длине шины и большом токе нагрузка на крепеж распределяется равномерно между двумя точками опоры. Это исключает риск прогиба медного профиля посередине, который мог бы привести к механическому повреждению эмали или нарушению контакта.
* Модульность и универсальность: Конструкция позволяет собирать шины различных длин, соединяя несколько модулей между собой. Это дает возможность создать непрерывную нулевую шину на всю ширину щита, не нарушая целостности изоляции.
* Упрощение монтажа: Угловые изоляторы имеют специальный профиль, который позволяет их легко защелкнуть на DIN-рейку. Это ускоряет процесс сборки щита и снижает количество инструментов, необходимых для монтажа.
* Термостойкость: Изоляционные материалы, используемые в производстве, устойчивы к высоким температурам, возникающим при прохождении тока через контакты. Это предотвращает возгорание изоляции даже при аварийных режимах работы сети.
Сферы применения нулевой шины в распределительных устройствах
Шина ШНИ-8х12-10-У2-Синий находит широкое применение в различных отраслях промышленности и бытовой сфере. Благодаря своей компактности и надежности, она является идеальным выбором для сборки следующих типов устройств:
* Светодиодное освещение: В системах управления LED-подсветкой, где нулевой проводник часто является единственным или одним из главных проводников, данная шина служит отличным распределителем.
* Бытовые распределительные щиты: Для подключения розеточных групп, где нагрузка на нулевой проводник в сумме не превышает 10-15 Ампер.
* Системы автоматики и управления: В щитах управления, где собраны реле, пускатели и контакторы малой мощности, требующие общего нулевого провода для обмоток и цепей управления.
* Промышленные щиты управления: Для организации общей нулевой шины в цепях управления технологическими процессами, где важно обеспечить высокую степень электробезопасности.
* Системы заземления (в части рабочего нуля):b> В некоторых схемах данная шина используется как часть системы PE, однако для защитного заземления (PE) обычно используются шины желто-зеленого цвета, чтобы избежать путаницы при эксплуатации.
Электробезопасность и соответствие нормативным требованиям
При эксплуатации электроустановок paramount importance является обеспечение безопасности персонала и предотвращение аварийных ситуаций. Нулевая шина на двух изоляторах полностью соответствует современным стандартам электротехнической безопасности. Важными аспектами, обеспечивающими безопасность, являются:
* Диэлектрическая прочность: Материал изоляторов обладает высокой прочностью на пробой. Это гарантирует, что даже при замыкании фазы на корпус или соседние шины, ток не потечет через изоляторы на землю, что исключает риск поражения током.
* Качество медного профиля: Медь, используемая для изготовления шины, обладает высокой электропроводностью и пластичностью. Это предотвращает перегрев контактов и способствует надежному прилеганию шины к клеммам автоматов и других элементов.
* Устойчивость к коррозии: Поверхность медной шины покрыта защитной эмалью, которая предотвращает окисление металла. Это продлевает срок службы шины и сохраняет ее электропроводящие свойства на протяжении всего срока эксплуатации устройства.
* Соответствие ГОСТ: Изделие производится в строгом соответствии с государственными стандартами РФ, что подтверждается соответствующей документацией и маркировкой. Это гарантирует, что потребитель получает качественный продукт, прошедший необходимые испытания.
Таким образом, нулевая шина ШНИ-8х12-10-У2-Синий на двух угловых изоляторах — это не просто комплектующее, а элемент, от которого зависит безопасность и надежность всей электрической схемы.
