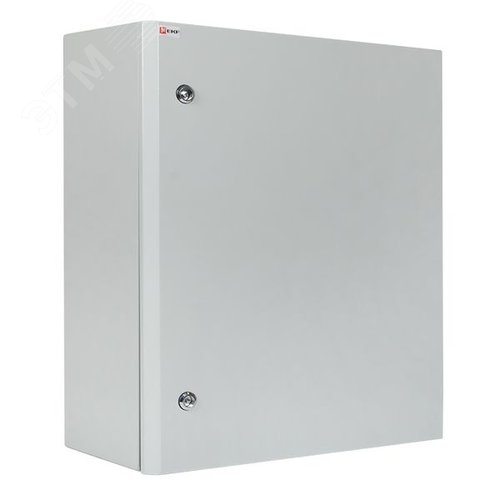

Щит с монтажной панелью ЩМПг-500х400х220 (ЩРНМ-2) IP54 герметичный

Металлический корпус электрощита ЩРНМ-2: надежная основа для любой автоматизации

Представляем вашему вниманию готовый к монтажу щит с интегрированной монтажной панелью ЩМПг, выполненный в габаритах 500х400х220 мм. Данная модель (часто маркируется как ЩРНМ-2) является одним из наиболее востребованных решений в сегменте сборных электрических шкафов. Конструкция представляет собой цельнометаллический корпус из стального листа, внутри которого уже установлена стандартная монтажная панель. Такой формат поставки позволяет значительно сэкономить время на этапе сборки: вам не нужно отдельно закупать панель, крепить ее и сверлить отверстия под DIN-рейки. Все уже готово к установке автоматических выключателей, контакторов, реле напряжения и другого оборудования.

Габариты корпуса составляют 500 мм в высоту и 400 мм в ширину, что соответствует стандарту модульного щита (3 модуля). Глубина изделия составляет внушительные 220 мм. Такое пространство позволяет разместить внутри сложную коммутационную схему, включая силовые автоматы большого сечения, трансформаторы тока и напряжения, а также блоки УЗО. Это критически важно для промышленных объектов, где требуется высокая плотность оборудования в ограниченном пространстве. Стенки корпуса достаточно толстые, что обеспечивает механическую прочность, защиту от ударов и сохранение геометрии изделия даже при значительных нагрузках.

Высокий уровень защиты от внешних факторов: стандарт IP54

Одной из ключевых особенностей данного изделия является его способность противостоять агрессивной внешней среде. Корпус выполнен с соблюдением стандарта защиты IP54. Первая цифра «5» гарантирует высокую степень защиты от пыли: внутрь проникают лишь следы пыли в очень малом количестве, которые не могут нарушить работу внутренних компонентов. Вторая цифра «4» свидетельствует о защите от брызг воды под любыми углами. Это делает щит идеальным вариантом для установки в неотапливаемых помещениях, на улице под навесом или в производственных цехах с высокой влажностью.

Герметичность достигается за счет качественной сварки кромок корпуса и использования специальных уплотнителей (резиновых прокладок) в области крышки. При закрытии крышки щита образуется надежный барьер для влаги и пыли. Важно отметить, что при заказе щита в разобранном состоянии (без крышки) или в собранном, покупатель получает готовый к эксплуатации продукт, который не требует доработки уплотнений. Такой подход исключает риск ошибок при монтаже прокладок, что часто встречается при самостоятельной сборке шкафов.

Преимущества использования готовых щитов ЩМПг-500х400х220

• Экономия времени и ресурсов: Монтаж занимает считанные минуты, так как не требуется подгонка панелей и сверление отверстий под рейки.
• Стандартизация: Использование унифицированных размеров позволяет легко менять оборудование внутри щита, не меняя сам корпус.
• Эстетика: Металлический корпус имеет ровную, гладкую поверхность, что упрощает нанесение маркировки и оформление.
• Термостойкость: Сталь эффективно отводит тепло от силовых элементов, снижая риск перегрева оборудования.
• Масштабируемость: Внутри 220 мм глубины остается запас для установки дополнительных блоков (например, шкафа релейной защиты) при необходимости модернизации.

Сферы применения и требования безопасности

Данные корпуса широко используются в электроэнергетике, строительной отрасли и на промышленных предприятиях. Они применяются для сборки распределительных щитов (ЩР), вводно-распределительных устройств (ВРУ), щитов управления насосами и вентиляцией. Благодаря защите IP54, такие щиты часто устанавливаются в шкафах на улице, где температура окружающей среды может колебаться от -40 до +50 градусов. Конструктив рассчитан на работу в условиях повышенной вибрации и механических воздействий, характерных для машиностроения и транспорта.

При эксплуатации важно помнить, что крышка щита должна быть надежно зафиксирована винтами. Это необходимо не только для поддержания герметичности, но и для предотвращения случайного открытия при колебаниях температуры, которые могут приводить к расширению и сужению материалов. Использование таких щитов в соответствии с правилами техники безопасности (ПУЭ) обеспечивает долговечность электроустановок и предотвращает короткие замыкания, вызванные попаданием влаги или пыли на токоведущие части.
