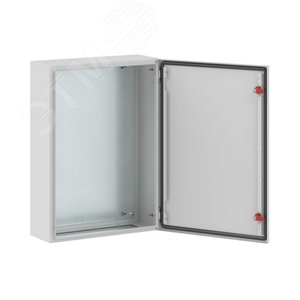

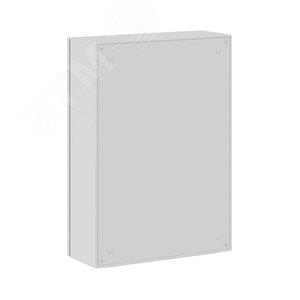

Щит с монтажной панелью ЩМП 700x500x200 мм IP66 ST

Описание изделия

Предлагаем вашему вниманию высококачественный металлический корпус щита с монтажной панелью, модель ЩМП 700x500x200 мм IP66 ST. Данное изделие является неотъемлемым элементом современной систем автоматизации и электроснабжения, предназначенным для надежной защиты электрического оборудования от внешних воздействий. Корпус изготавливается из прочной листовой стали, что обеспечивает ему высокую механическую прочность и долговечность в условиях эксплуатации. Габаритные размеры корпуса составляют 700 мм в высоту, 500 мм в ширину и 200 мм в глубину, что является оптимальным решением для размещения модульного оборудования стандартного размера (DIN-рейка). Конструкция щита предусматривает наличие фронтальной панели с отверстиями под установку элементов управления и индикации, а также дверцы, которые обеспечивают легкий доступ к внутренним компонентам для монтажа, наладки и последующего технического обслуживания.

Важной особенностью модели является класс защиты IP66, который гарантирует полную защиту внутренних электронных компонентов от проникновения пыли и влаги. Такой уровень защиты позволяет успешно эксплуатировать щит в условиях повышенной влажности, а также выдерживать воздействие сильных струй воды под давлением. Это делает изделие идеальным выбором для установки на открытых площадках, в промышленных цехах с агрессивной средой или в помещениях с повышенным уровнем влажности. Корпус окрашивается методом порошковой полимеризации, что обеспечивает надежное антикоррозийное покрытие и эстетичный внешний вид.

В комплекте поставки всегда предоставляется монтажная панель, которая крепится на внутренней стороне передней крышки. Монтаж элементов на панели осуществляется с использованием стандартной DIN-рейки, что позволяет легко заменять устройства без разборки всего корпуса. Глубина в 200 мм обеспечивает достаточное пространство для укладки проводки, термозащиты и установки силовых автоматов.

Технические параметры

Техническая спецификация изделия позволяет учесть все нюансы эксплуатации и интеграции в существующие системы управления. Основные параметры корпуса ЩМП 700x500x200 мм IP66 ST регламентируются следующими данными:

• Материал корпуса: Листовая сталь толщиной 1.2 мм или 1.5 мм (по запросу), обеспечивающая необходимую жесткость конструкции.
• Покрытие: Порошковое эмалевое покрытие, устойчивое к истиранию, химическим реагентам и УФ-излучению.
• Габариты (ВхШхГ): 700 мм х 500 мм х 200 мм.
• Крепление: Предусмотрены четыре отбортованных отверстия на задней стенке для установки на стандартные монтажные шпильки.
• Тип дверцы: Одностворчатая или двустворчатая (по желанию заказчика), оснащенная резиновыми уплотнителями по периметру для сохранения герметичности.
• Внутреннее пространство: Внутренние размеры позволяют размещать оборудование стандартного размера (3U, 5U и более), обеспечивая свободную циркуляцию воздуха для предотвращения перегрева электроники.
• Монтажная панель: Фронтальная панель крепится на специальные кронштейны, обеспечивая доступ к клеммам и кнопкам.

Корпус рассчитан на работу в широком диапазоне температур от -40°C до +50°C, что расширяет сферу его применения. Уплотнители, входящие в комплект, обеспечивают герметичность даже при механических вибрациях, характерных для промышленных производств.

Монтажная панель

Монтажная панель является центральной частью конструкции, обеспечивающей функциональность щита. Она крепится непосредственно на корпусе и служит поверхностью для установки автоматических выключателей, контакторов, реле и кнопок управления. Панель имеет отверстия под DIN-рейки, что позволяет использовать стандартное модульное оборудование. Расположение отверстий рассчитано таким образом, чтобы обеспечивать доступ ко всем контактным группам устройств без необходимости снимать крышку щита, что существенно ускоряет процесс настройки и диагностики.

Конструкция панели позволяет реализовать различные сценарии управления: от простого распределительного щита до сложной системы управления технологическим процессом. Фронтальная часть панели часто комплектуется защитной решеткой или пластиковой накладкой, которая скрывает монтажные отверстия и клеммы, но при этом сохраняет доступ к кнопкам управления и дисплеям. Это решение повышает безопасность персонала, предотвращая случайное прикосновение к токоведущим частям.

Класс защиты IP66

Класс защиты IP66, нанесенный на маркировку товара, является критически важным показателем надежности изделия. Первая цифра "6" означает полную пылезащищенность — внутрь корпуса не может проникнуть ни одна частица пыли. Вторая цифра "6" указывает на то, что корпус выдерживает прямые струи воды под давлением из шланга. Это означает, что щит можно устанавливать на улице или в помещении, где возможен прорыв водопровода, попадание осадков или брызг от мойки высокого давления.

Герметичность достигается за счет использования высококачественных уплотнительных резинок, которые усаживаются в специальные пазы по периметру крышки. При закрывании дверцы корпус надежно закрывается, предотвращая попадание влаги внутрь. Это свойство особенно важно для электроники, которая чувствительна к влажности и может выйти из строя при попадании даже минимального количества влаги на печатные платы. Использование такого класса защиты позволяет минимизировать риски отказов оборудования в суровых климатических условиях.

Материалы изготовления

Для производства корпуса ЩМП 700x500x200 мм IP66 ST используются только материалы, прошедшие строгий контроль качества. Сталь, из которой формируется корпус, имеет антикоррозийную обработку. После формовки изделия производится оцинковка или нанесение цинкового покрытия, которое защищает металл от окисления. Далее поверх цинка наносится слой порошковой краски. Порошковая краска является экологически чистым материалом, который не содержит растворителей и не выделяет вредных веществ. Нанесение происходит в специальном камерном оборудовании, где порошок равномерно распределяется по поверхности детали.

После нанесения краски деталь подвергается термической полимеризации при температуре около 200 градусов Цельсия. В результате образуется твердая, гладкая и устойчивая пленка. Такое покрытие не боится царапин, ударов и воздействия агрессивных сред. Уплотнители изготавливаются из синтетических каучуков, которые не теряют эластичность на протяжении всего срока службы изделия. Все крепежные элементы — петли, ручки, шпильки — выполнены из нержавеющей стали или оцинкованного металла, что исключает ржавление даже при длительной эксплуатации.

Применение в промышленности

Широкий спектр применения щитов ЩМП 700x500x200 мм IP66 ST обусловлен их универсальностью и надежностью. Изделия используются в энергетике для создания распределительных щитов на подстанциях, в нефтегазовой отрасли для управления насосными станциями, а также в пищевой промышленности, где требуется строгое соблюдение санитарных норм. Щиты устанавливаются в сборных щитовых, на фасадах зданий для управления лифтами и воротами, а также в качестве уличных щитов для освещения.

В сельском хозяйстве такие корпуса применяются для управления оросительными системами и теплицами. В условиях цехов с высокой запыленностью и влажностью (например, деревообработка, текстиль) класс защиты IP66 позволяет оборудуемым щитам работать без сбоев. Для автоматизированных систем управления технологическими процессами (АСУ ТП) эти щиты служат местом размещения контроллеров и блоков ввода-вывода. Надежная защита от внешних факторов гарантирует бесперебойную работу автоматизированных систем, что критически важно для непрерывного производственного цикла.

Установка и обслуживание

Монтаж щита осуществляется в соответствии с инструкцией производителя. Корпус крепится на подготовленную поверхность с помощью монтажных шпилек. Перед установкой необходимо проверить целостность уплотнителей и состояние порошкового покрытия. Монтаж оборудования на DIN-рейку производится с помощью специальных зажимов, которые крепятся к панели. Проводка укладывается внутри корпуса и крепится к стенкам для предотвращения случайных замыканий. Для удобства обслуживания на корпусе часто наносятся маркировочные знаки, указывающие номер щита и назначение входящих/выходящих линий.

Техническое обслуживание сводится к периодической проверке состояния уплотнителей, которые могут со временем требовать замены. Также рекомендуется проверять работу механизмов открывания дверцы и исправность петель. Благодаря прочной конструкции, обслуживание такого щита требует минимальных затрат времени и ресурсов, что делает его выгодным решением с точки зрения жизненного цикла оборудования.
