Щит распределительный навесной ЩРн-П-6 IP30 пластиковый белый прозрачная дверь КМПн 2/6

Описание и технические характеристики корпуса распределительного ЩРн-П-6 IP30

Корпус распределительный навесной пластиковый модели ЩРн-П-6 представляет собой высокотехнологичное решение для организации и защиты электрических сетей в жилых, административных и промышленных помещениях. Данное изделие является классическим представителем линейки модульных щитовых решений, разработанных в соответствии с современными требованиями электротехнической безопасности и эргономики. Особое внимание при создании этой модели было уделено сочетанию функциональности и эстетики, что позволяет устанавливать его в любых интерьерах без ущерба для общего дизайна помещения. Корпус выполнен из высококачественного ударопрочного пластика, который обладает отличными изоляционными свойствами и устойчив к воздействию агрессивных сред. Модель относится к категории навесных щитовых устройств, что предполагает возможность монтажа на вертикальные поверхности при помощи соответствующих креплений.

Основным рабочим параметром данного изделия является класс защиты IP30. Данный индекс указывает на то, что корпус защищен от проникновения твердых предметов диаметром не менее 2,5 мм. Это обеспечивает надежную защиту внутренних компонентов щита от случайного прикосновения и попадания крупных посторонних предметов, что критически важно для предотвращения короткого замыкания и обеспечения безопасности эксплуатации электроустановки. Отсутствие защиты от влаги (цифра 0 во второй позиции индекса IP) обусловлено назначением данного оборудования исключительно для сухих помещений. Однако, даже в условиях повышенной влажности, материал корпуса не подвержен коррозии, гниению или разрушению, что существенно продлевает срок службы изделия по сравнению с металлическими аналогами.

Конструктивные особенности и материалы

Корпус ЩРн-П-6 выполнен из белого пластика, который отличается высокой степенью блеска и ровностью поверхности. Белый цвет является нейтральным и легко комбинируется с отделкой стен и потолка в большинстве современных интерьеров. Важнейшей конструктивной особенностью данной модели является наличие прозрачной двери. Дверца изготовлена из прозрачного, ударопрочного пластика, который обеспечивает возможность визуального контроля состояния проводки и установленных автоматов без необходимости открывать корпус. Это позволяет оперативно выявлять неисправности, такие как перегрев контактов или срабатывание индикаторов, что повышает уровень надежности электросети.

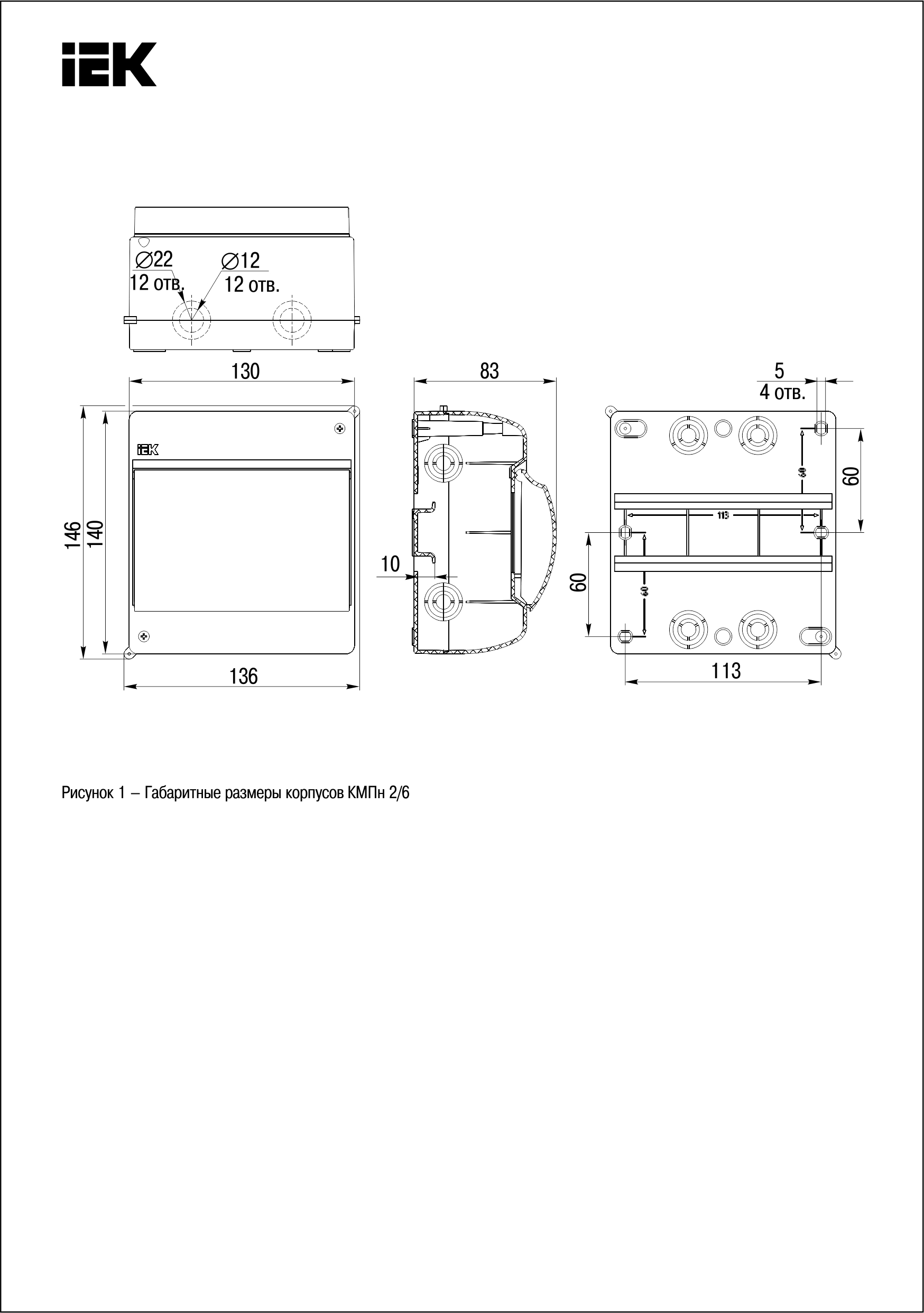

Маркировка «КМПн 2/6» в названии изделия указывает на тип крепежного профиля и габаритные размеры корпуса. Профиль КМПн является стандартным для навесных пластиковых коробов, обеспечивая надежную фиксацию на стене. Цифра «2» в маркировке обозначает высоту щита в модулях (2 модуля), а цифра «6» указывает на ширину в модулях (6 модулей). Ширина в 6 модулей позволяет разместить внутри щита достаточно большое количество автоматических выключателей, УЗО и других устройств защиты, что делает данный корпус универсальным для монтажа как в частных домах, так и в офисных помещениях.

Материалом для изготовления корпуса служит полиамид или схожий по характеристикам термопласт, обладающий высоким модулем упругости. Это предотвращает деформацию корпуса при механических нагрузках, например, при ударе или попытке взлома. Пластик обладает диэлектрической проницаемостью, что исключает возможность пропускания тока через стенки корпуса. Внутренняя часть корпуса, не имеющая покрытия, также выполнена из пластика, что исключает образование гальванических пар и окисление контактов со временем. Прозрачная дверь оснащена надежным механизмом запирания, который предотвращает самопроизвольное открывание щита в процессе эксплуатации.

Преимущества использования пластиковых корпусов

• Устойчивость к коррозии. В отличие от металлических щитов, пластиковые корпуса не ржавеют. Они не подвержены воздействию влаги, соли и других химических веществ, которые могут быть в воздухе промышленных помещений или на морском побережье.

• Легкость монтажа. Пластиковые корпуса значительно легче металлических, что упрощает процесс транспортировки и установки. Вес ЩРн-П-6 позволяет одному монтажнику выполнить все работы по креплению на стене без использования тяжелого подъемного оборудования.

• Теплоизоляционные свойства. Пластик является теплоизолятором, что предотвращает нагрев проводки от внешних источников и сохраняет тепло внутри щита в зимний период, что важно для предотвращения замерзания проводов при определенных условиях эксплуатации.

• Эстетичный внешний вид. Гладкая поверхность белого цвета и прозрачная дверь придают щиту современный вид. Отсутствие видимых стыков и швов делает конструкцию монолитной и аккуратной.

• Экологичность. При производстве пластиковых корпусов используются безопасные для здоровья материалы, которые не выделяют вредных веществ в процессе эксплуатации. Корпус не поддерживает горение при нормальных условиях, если использовать специальные антипирены.

Инструкция по монтажу и установке

Монтаж корпуса ЩРн-П-6 начинается с разметки места установки на стене. Важно учитывать, что к корпусу необходимо обеспечить свободный доступ для обслуживания и замены компонентов. Перед креплением профиля КМПн следует убедиться в наличии сплошной поверхности стены, так как крепление осуществляется на дюбель-гвозди или химические анкеры. Если стена пустотная (например, гипсокартон), необходимо заранее предусмотреть установку металлического подрозетника или специального монтажного короба для скрытия щита.

Профиль крепится к стене с помощью дюбелей, обеспечивая жесткую фиксацию. После установки профиля в него вставляется сам корпус ЩРн-П-6. Важно следить за тем, чтобы корпус стоял ровно и не перекосился. После фиксации корпуса производится монтаж дверцы. Дверца защелкивается на специальные выступы корпуса и фиксируется в закрытом положении. Внутрь корпуса укладываются провода, устанавливаются DIN-рейки, на которые крепятся автоматы. Провода заводятся через специальные отверстия в дне или боковых стенках корпуса, которые имеют защиту от заломов кабеля.

После сборки щита и проверки работоспособности всех цепей, корпус закрывается. Прозрачная дверь позволяет убедиться в правильности сборки перед окончательным подключением к питающей сети. Важно помнить, что подключение к электросети должно производиться только квалифицированным электриком после проверки отсутствия фазы на корпусе. Корпус является изолирующим элементом, но при повреждении изоляции проводки ток может попасть на металлическую фурнитуру (если она есть) или на корпус, что опасно. Поэтому при использовании автоматов обязательно учитывается возможность защиты от токов утечки.

Сфера применения и эксплуатационные нормы

Корпус ЩРн-П-6 предназначен для использования в сухих помещениях с температурой от -10 до +45 градусов Цельсия. Он не подходит для установки в уличных условиях или в помещениях с постоянной влажностью выше 80%, так как класс защиты IP30 не предусматривает защиту от воды. В жилых домах данный щит может устанавливаться в коридорах, на кухнях или в технических помещениях. В офисах и производственных зданиях он используется для сбора и распределения электрической энергии, защиты линий от перегрузок и коротких замыканий.

При эксплуатации необходимо следить за чистотой корпуса. На поверхности не должно быть агрессивных химических веществ, которые могут повредить защитный слой пластика. Также следует избегать механических ударов по прозрачной двери. При выборе комплектующих для установки внутри ЩРн-П-6 следует отдавать предпочтение изделиям, соответствующим тому же классу защиты и габаритным размерам. Использование несовместимых элементов может привести к нарушению герметичности или механическому повреждению корпуса.

Соблюдение правил техники безопасности при работе с электрическим оборудованием является обязательным условием эксплуатации. Включение щита в сеть производится только после того, как все устройства внутри установлены на DIN-рейку и провода надежно закреплены. Перед первым включением необходимо проверить правильность полярности и отсутствие замыканий. Регулярный визуальный контроль через прозрачную дверь позволяет вовремя обнаружить признаки неисправности и предотвратить аварийные ситуации.

Сравнение с металлическими аналогами

Пластиковые корпуса ЩРн-П-6 имеют ряд преимуществ перед металлическими щитами, которые традиционно использовались в электротехнике. Металлические щиты обладают более высоким классом защиты от влаги (IP54 и выше) и могут использоваться в более широком диапазоне температур. Однако они тяжелее, подвержены коррозии и требуют дополнительной обработки для защиты от ржавчины. Пластиковые корпуса легче, не требуют покраски или лакирования и имеют более привлекательный внешний вид
