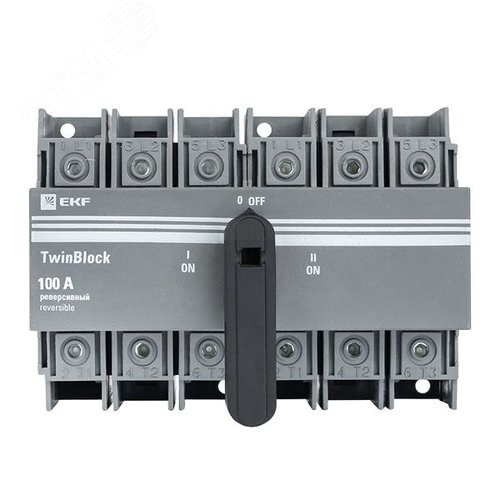

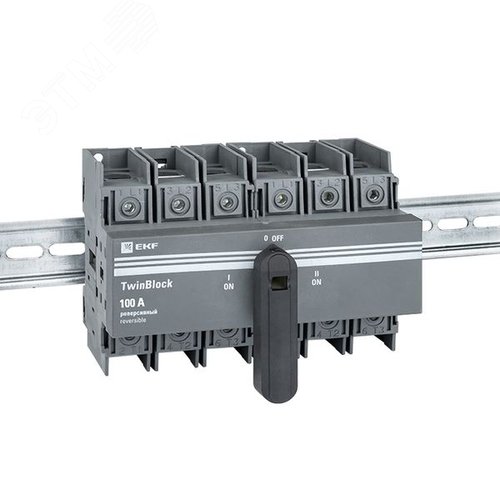

Рубильник 100A 3P реверсивный c рукояткой для прямой установки TwinBlock
Описание устройства и принцип работы реверсивного рубильника 3P 100A
Представленное изделие — это высококачественный коммутационный аппарат, предназначенный для управления цепями переменного тока с напряжением до 690В и силой тока до 100А. Ключевой особенностью данного рубильника является его реверсивная конструкция, что означает возможность изменения местоположения контактов, позволяя оператору легко переставлять фазу и нейтраль местами без использования дополнительных инструментов или переподключения проводов. Это существенно ускоряет монтажные работы и обслуживание электрощитового оборудования.
Корпус рубильника выполнен из ударопрочного полиамида, устойчивого к высоким температурам и агрессивным средам, что обеспечивает надежную защиту внутренних контактов от окисления и воздействия пыли. Механизм рукоятки рассчитан на миллионы циклов переключения, гарантируя долгий срок службы даже при интенсивной эксплуатации. Рукоятка выполнена с учетом эргономики, что позволяет безопасно и уверенно производить коммутацию даже в условиях ограниченного пространства. При прямом типе установки TwinBlock аппарат плотно фиксируется в стандартных модульных корпусах, исключая вибрации и случайное отключение.
Технические характеристики и параметры изделия
Ниже приведены основные параметры, которые определяют сферу применения и возможности использования данного рубильника в различных электрических системах:
- Номинальный ток отключения (Icn): 100 Ампер. Это значение указывает на максимальную силу тока, которую аппарат способен безопасно размыкать в нормальных условиях эксплуатации.
- Номинальное напряжение (Un): до 690 Вольт (для переменного тока частотой 50/60 Гц). Это позволяет использовать устройство в стандартных промышленных и бытовых сетях.
- Количество полюсов: 3 полюса (3P). Аппарат замыкает и размыкает три фазных провода одновременно, обеспечивая полное отключение питания от нагрузки.
- Тип установки: TwinBlock (прямая вставка). Конструкция рассчитана на вставку в специальные направляющие корпуса распределительных щитов, обеспечивая компактность и аккуратность сборки.
- Номинальное напряжение при токе короткого замыкания (Icw): до 50 кА. Способность выдерживать кратковременные токи короткого замыкания без разрушения контактов.
- Изоляция: изоляция между контактами и корпусом выполнена из высокопрочного пластика, обеспечивающая диэлектрическую прочность.
- Климатическое исполнение: устройство рассчитано на работу в широком диапазоне температур от -40°C до +50°C, что делает его пригодным для использования в различных климатических зонах.
Конструктивные особенности и преимущества системы TwinBlock
Система прямого монтажа TwinBlock предлагает ряд преимуществ перед традиционными способами установки рубильников. Во-первых, это экономия места в распределительном щите, так как аппарат занимает стандартное место под модуль, не требуя дополнительных кронштейнов или креплений. Во-вторых, такая конструкция обеспечивает быструю замену аппарата в случае выхода из строя — достаточно просто вытащить старый и вставить новый, что критически важно для аварийного обслуживания. В-третьих, конструкция предотвращает самопроизвольное отключение контактов под действием вибрации или перегрузок, что характерно для многих дешевых аналогов.
Механизм реверсии реализован через специальный поворотный блок внутри рукоятки. При повороте рукоятки на 90 градусов происходит размыкание контактов, а при обратном повороте — замыкание. Реверсивность позволяет менять полярность подключения, что часто требуется при монтаже трехфазных двигателей или при необходимости быстрой смены режима работы сети. Корпус имеет специальные ключевые вырезы, которые фиксируют рукоятку в трех позициях: «Включено», «Отключено» и «Нейтраль», что предотвращает случайное переключение при механических воздействиях.
Сферы применения в электротехнике
Данный рубильник является универсальным элементом электроустановок и широко применяется в следующих областях:
- Промышленная автоматизация: используется для коммутации силовых цепей в щитах управления станками, конвейерными линиями и насосных станциях.
- Энергоснабжение зданий: устанавливается в вводно-распределительных устройствах (ВРУ) и щитах этажного освещения для разделения сети на зоны.
- Системы безопасности: применяется в цепях аварийного освещения и систем противопожарной автоматики для гарантированного отключения питания в определенных зонах.
- Бытовая электротехника: подходит для сборки щитов в частных домах, коттеджах и на дачах, где требуется надежное и понятное управление питанием.
- Системы вентиляции и кондиционирования: позволяет удобно включать и выключать мощные блоки вентиляции без использования сложных автоматических выключателей.
Правила монтажа и подключения
Для правильного монтажа рубильника необходимо строго соблюдать технологию установки, описанную ниже. Убедитесь, что напряжение в сети отключено перед началом работ. Установка начинается с размещения корпуса в шкафу и фиксации направляющих. Рубильник вставляется в направляющие до щелчка, что подтверждает правильную посадку. Подключение проводов осуществляется через специальные отверстия в крышке: фазные провода (L1, L2, L3) подключаются к одному комплекту клемм, а нейтраль (N) — к отдельной клемме, если она предусмотрена конструкцией 3P+N, хотя в описании указано 3P, что подразумевает только фазы.
При подключении важно соблюдать цветовую маркировку проводов: желто-зеленый — для заземления, синий — для нейтрали, а остальные цвета — для фаз. После подключения крышка защелкивается, изолируя токоведущие части. Обязательно проверьте затяжку всех клеммных винтов, так как вибрации могут ослабить соединение. Для удобства обслуживания рекомендуется использовать термоусадочные трубки на местах ввода проводов.
Безопасность эксплуатации и обслуживание
Работа с рубильниками требует соблюдения правил техники безопасности. Никогда не включайте рубильник под нагрузкой, если это не предусмотрено инструкцией для данного типа аппарата. Хотя этот аппарат рассчитан на коммутацию, частое включение и выключение под максимальной нагрузкой (100А) может привести к перегреву контактов и сокращению срока службы. Рекомендуется использовать рубильник для управления цепями с номинальным током не более 80% от его паспортного значения.
Периодическое обслуживание включает визуальный осмотр корпуса на предмет сколов, проверку рукоятки на люфты и подтяжку контактов. Не допускайте попадания влаги внутрь корпуса, хотя полиамид гидрофобен, конденсат может повредить механизм. Если аппарат подвергается воздействию токов короткого замыкания, его необходимо снять с эксплуатации и заменить, даже если внешние повреждения отсутствуют.
Почему стоит выбрать именно этот рубильник
Выбирая рубильник 100А 3P реверсивный с прямой установкой, вы получаете надежный элемент управления, который соответствует современным стандартам электротехнической безопасности. Высокое качество материалов, проверенная временем конструкция и возможность реверсивного переключения делают его предпочтительным выбором для профессиональных электриков. Надежная фиксация рукоятки исключает риск случайного включения, а прочный корпус выдерживает условия эксплуатации в промышленных цехах. Инвестиция в качественную коммутационную технику гарантирует отсутствие аварийных ситуаций, связанных с отказом рубильников, и обеспечивает стабильную работу ваших электрических сетей на протяжении многих лет.
