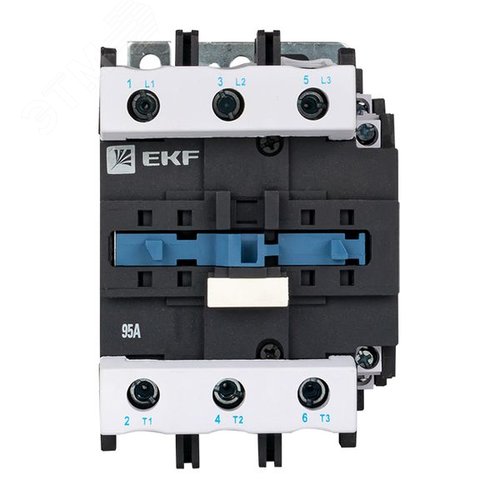

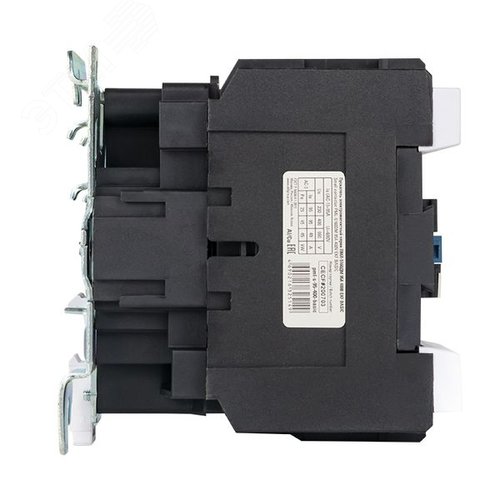

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В Basic

Описание и технические характеристики электромагнитного пускателя серии ПМЛ-5160ДМ

Электромагнитный пускатель серии ПМЛ-5160ДМ 95А 400В Basic является высококачественным устройством коммутационной аппаратуры, предназначенным для управления и защиты асинхронных электродвигателей переменного тока. Данное оборудование занимает важное место в современной системе автоматизации промышленных объектов, обеспечивая надежную работу электроприводов в широком спектре производственных процессов. Конструкция устройства разработана с учетом современных стандартов IEC 60947-4-1, что гарантирует его соответствие международным требованиям безопасности и функциональности. Модель относится к категории Basic, что подразумевает оптимальное соотношение между эксплуатационными характеристиками, ценой и сроком службы, делая ее доступным решением для большинства задач промышленной электрики.

Устройство рассчитано на номинальное напряжение сети 400 Вольт при частоте 50 Гц, что делает его универсальным компонентом для трехфазных сетей. Номинальный ток нагрузки составляет 95 Ампер, что позволяет управлять мощными моторами без риска перегрузки контактов. Пускатель обладает высокой механической и электрической износостойкостью, что обеспечивается использованием качественных контактных групп с покрытием, предотвращающим окисление и обеспечивающим низкое переходное сопротивление. Система управления реализована с помощью электромагнитной катушки, которая при подаче напряжения притягивает сердечник, замыкая силовые контакты. При отключении питания возвратная пружина возвращает механизм в исходное положение, размыкая цепь.

Ключевые технические параметры и спецификации

• Номинальный ток (In): 95 А для режима работы AC-3 (пуск и останов двигателя).
• Напряжение срабатывания катушки: Широкий диапазон, включающий 24В DC, 42В AC, 110В AC/DC, 220В AC/DC, 380В AC, 400В AC, 440В AC.
• Номинальное напряжение изоляции: 690 В, что обеспечивает высокую защиту от пробоя при скачках напряжения.
• Номинальное напряжение при срабатывании (Ue): 380 В для катушки.
• Категория коммутации: AC-3 (управление асинхронным двигателем с короткозамкнутым ротором).
• Механический ресурс: Не менее 100 000 операций включение/выключение, что свидетельствует о долговечности механической части.
• Электрический ресурс: Не менее 10 000 операций в режимах AC-1 и AC-3.
• Степень защиты корпуса: IP 20 (стандартная для открытых щитовых установок).

Важным аспектом данной модели является возможность расширения функциональности за счет монтажа дополнительных вспомогательных контактов. В базовой комплектации могут быть предусмотрены нормально открытые (NO) или нормально замкнутые (NC) контакты, необходимые для реализации схем блокировки и сигнализации. Это позволяет создавать сложные логические цепочки управления без необходимости изменения основного силового устройства. Также конструктивно предусмотрено место для установки термомагнитного реле перегрузки (ТМР), которое автоматически отключает пускатель при перегреве обмоток двигателя, предотвращая термическое разрушение изоляции.

Конструктивные особенности и преимущества модели Basic

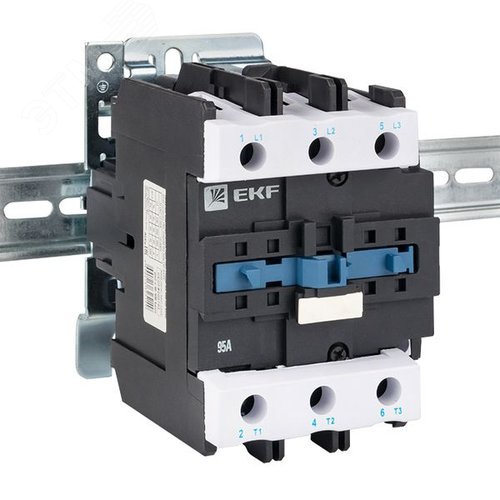

Конструкция пускателя ПМЛ-5160ДМ оптимизирована для удобной установки на стандартную DIN-рейку, что упрощает монтаж в распределительных щитах различных форм-факторов. Корпус устройства выполнен из ударопрочного термостойкого пластика, который устойчив к агрессивным средам, характерным для промышленных цехов. Поверхность контактов выполнена из латуни с медным покрытием, что обеспечивает длительный срок службы даже при частых коммутациях. Система гашения дуги в контактной камере позволяет безопасно разрывать силовые цепи под нагрузкой, минимизируя эрозию контактов.

Особое внимание уделено безопасности эксплуатации. Устройство не требует сложных настроек, так как параметры срабатывания заданы на заводе-изготовителе. Механизм блокировки предотвращает одновременное замыкание фаз, что исключает риск короткого замыкания. Также предусмотрены элементы защиты от случайного нажатия клавиш, что важно для операторов, работающих в условиях постоянного шума и вибрации. Низкий уровень электромагнитных излучений и отсутствие шума при работе делают установку комфортной для персонала. Для обслуживания предусмотрена возможность быстрой замены катушки без демонтажа всего устройства, что сокращает время простоя оборудования при ремонте.

Области применения и сценарии использования

Электромагнитный пускатель данного типа является стандартом де-факто для управления электроприводом. Его широко используют в следующих отраслях промышленности и народного хозяйства:

• Оборотное водоснабжение и канализация: Управление насосными станциями, где требуется надежный пуск и останов насосов при изменении давления в системе.
• Пищевая промышленность: Запуск конвейерных лент, смесительных барабанов и другого оборудования, работающего в условиях повышенной влажности и загрязнения.
• Вентиляция и кондиционирование: Управление вентиляторами систем приточно-вытяжной вентиляции, где важны надежность и возможность работы в течение длительного времени без вмешательства.
• Транспортная сфера: Использование в системах управления вентиляцией аэропортов, вокзалов и складских комплексов.
• Сельское хозяйство: Управление насосами для полива, компрессорами для пневматических систем, а также двигателями кормодробилок и силосных установок.
• Оборотное производство: Запуск станков с ЧПУ, где пускатель служит элементом главной силовой цепи, а не только цепи управления.

Важно отметить, что данная модель способна работать в широком диапазоне температур от -25°C до +40°C, что позволяет использовать ее как в отапливаемых помещениях, так и на неотапливаемых складах или в условиях уличного монтажа при наличии защищенного шкафа. Уровень влажности воздуха не должен превышать 50% при 40°C, что является стандартным условием для большинства производственных цехов.

Инструкция по эксплуатации и техническому обслуживанию

Для обеспечения бесперебойной работы пускателя ПМЛ-5160ДМ рекомендуется проводить регулярные осмотры контактной группы. При видимых признаках окисления или нагара контактов их следует зачистить с помощью специального инструмента. Для предотвращения окисления рекомендуется наносить на контакты диэлектрический состав или специальные смазки, совместимые с контактным материалом. Проверка целостности изоляции корпуса и катушки производится мегаомметром не реже одного раза в год или после перерывов в эксплуатации более 3 месяцев.

При установке ТМР необходимо учитывать, что его настройка должна соответствовать мощности подключенного двигателя. Для двигателей большой мощности рекомендуется использовать пускатели с возможностью подключения нескольких ТМР (для многоскоростных двигателей). Регулировка уставок должна производиться квалифицированным электротехническим персоналом с соблюдением мер безопасности. В случае короткого замыкания в сети, пускатель может сработать аварийно, но после устранения неисправности и проверки цепи можно подать питание повторно.

Выбор электромагнитного пускателя серии ПМЛ-5160ДМ 95А 400В Basic — это выбор в пользу проверенного временем решения, которое сочетает в себе простоту использования, высокую надежность и доступность запчастей. Данное оборудование не требует сложного программного обеспечения и может управляться стандартными кнопками «Пуск» и «Стоп» в любой схеме управления. Интеграция в системы SCADA и АСУ ТП происходит через стандартные контакты, которые легко подключаются к аналоговым или цифровым входов контроллеров.

Таким образом, представленный товар является оптимальным выбором для инженеров и электриков, которым требуется качественное, долговечное и экономичное решение для управления электродвигателями. Использование данного оборудования снижает риски поломок и обеспечивает стабильный режим работы электроприводов, что напрямую влияет на производительность предприятия и снижение затрат на ремонтное обслуживание. Мы гарантируем, что при соблюдении правил эксплуатации срок службы устройства будет превышать расчетные показатели.
