Ограничитель импульсных напряжений серии ОПВ-B/4P In 30кА 400В

Ограничитель импульсных напряжений серии ОПВ-B/4P In 30кА 400В: надежная защита современной электросети

В условиях современных промышленных и гражданских объектов обеспечение стабильности электроснабжения является критически важной задачей. Оборудование, потребляющее электроэнергию, будь то бытовая техника, серверные стойки или сложная промышленная автоматика, крайне уязвимо к воздействиям внешней среды. Атмосферные разряды, коммутационные перенапряжения, возникающие при включении и выключении мощных нагрузок, а также внешние помехи способны вызвать фатальные повреждения электроники. Ограничитель импульсных напряжений (ОИН) серии ОПВ-B/4P, рассчитанный на номинальный ток отключения 30 кА и работающий при номинальном напряжении 400 В, представляет собой передовое устройство защиты, интегрируемое непосредственно в силовые модульные щиты. Это решение обеспечивает многоуровневую фильтрацию помех, предотвращая переход высокого потенциала на выходные цепи, и гарантирует безопасность персонала, а также сохранность дорогостоящего технологического оборудования.

Принцип работы и конструктивные особенности

Сердцем ограничителя серии ОПВ-B является варисторный блок, выполненный на основе высококачественных оксидно-цинковых гранул. Принцип действия устройства основан на нелинейной вольт-амперной характеристике варисторных элементов. В нормальном режиме работы, когда напряжение в сети находится в пределах номинального значения, варисторы обладают высоким электрическим сопротивлением, практически не потребляя ток и не влияя на параметры сети. Однако при возникновении импульса перенапряжения, амплитуда которого превышает допустимый порог, сопротивление варисторов мгновенно падает до очень малых значений. Это позволяет устройству быстро и эффективно отвести энергию импульса в землю, не давая ей повредить подключенные нагрузки. После прохождения импульса устройство автоматически возвращается в исходное состояние, готовое к работе в следующем цикле. Конструкция ограничителя включает в себя дугогасящие контакты, гасящий резистор и специальный корпус, обеспечивающий надежную изоляцию и защиту от внешних воздействий.

Ключевые технические характеристики

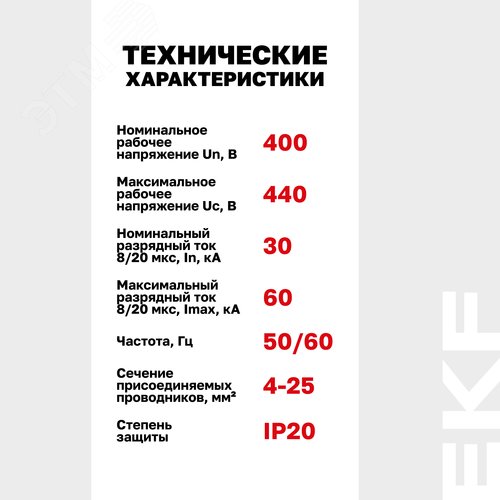

• Номинальное напряжение сети (Un): 400 В (AC), что позволяет использовать устройство в стандартных трехфазных или однофазных сетях с изолированной или заземленной нейтралью.
• Номинальный импульсный ток (Imax): 30 кА (8/20 мкс), что соответствует требованиям ГОСТ и обеспечивает защиту от прямых и косвенных ударов молнии.
• Ток отключения: 30 кА, что гарантирует способность устройства безопасно гасить дугу и отключать импульсы без самовоспламенения.
• Класс защиты корпуса: IP20, что защищает внутренние компоненты от случайного прикосновения и попадания твердых предметов размером более 12,5 мм.
• Максимальное рабочее напряжение: 400 В, обеспечивающее запас прочности при пиковых нагрузках.
• Максимальная коммутационная частота: 100 раз в час, что позволяет использовать устройство в системах с частыми переключениями.
• Количество фаз: 4P (четыре полюса), обеспечивающее защиту всех фаз и нейтрали одновременно.
• Материал корпуса: Безгалогенный, невоспламеняющийся материал, устойчивый к ультрафиолету и температурным перепадам.

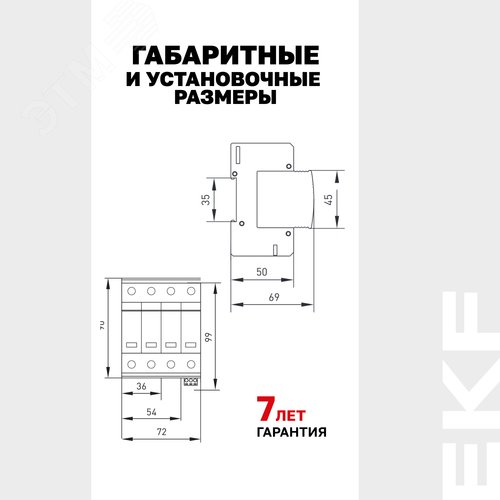

• Габаритные размеры: Компактные размеры, позволяющие устанавливать устройство в стандартные модульные ячейки электрощитов.
• Степень загрязнения: 2, что соответствует нормам для помещений с умеренным пылеобразованием.

Преимущества использования серии ОПВ-B/4P

Выбор ограничителя данной серии обусловлен рядом весомых преимуществ, выделяющих его среди аналогов на рынке электротехнической защиты. Во-первых, модульная конструкция позволяет гибко интегрировать устройство в существующие распределительные устройства, не требуя капитального ремонта или полной замены щита. Во-вторых, использование высококачественных материалов гарантирует длительный срок службы и минимальное количество отказов даже в суровых климатических условиях. В-третьих, устройство обладает высокой быстродействующей способностью, реагируя на импульсы за время порядка нескольких наносекунд, что критически важно для защиты чувствительной микроэлектроники. В-четвертых, конструкция выполнена в соответствии с требованиями пожарной безопасности, исключая риск возгорания при пробое. Кроме того, устройство сертифицировано и соответствует всем современным стандартам электромагнитной совместимости, что гарантирует отсутствие помех для работы других приборов в сети.

Область применения и сферы использования

Ограничитель импульсных напряжений серии ОПВ-B/4P предназначен для широкого спектра задач в различных отраслях промышленности и строительства. В жилых и административных зданиях это устройство устанавливается в вводно-распределительных устройствах (ВРУ) и щитах этажного электроснабжения, защищая бытовую технику и систему "Умный дом" от перепадов напряжения. В промышленных условиях ограничители монтируются в щитах управления технологическими линиями, защищая датчики, контроллеры и приводы двигателей от коммутационных всплесков, возникающих при работе контакторов и реле. Также устройство эффективно применяется в серверных помещениях, где защита от статического электричества и внешних помех является обязательным условием для бесперебойной работы вычислительной техники. В сельском хозяйстве ограничители устанавливаются в системах автоматического полива и климатического контроля, работающих от нестабильных источников питания. Универсальность конструкции позволяет применять данное оборудование в качестве первого или второго уровня защиты в многоуровневых системах фильтрации помех.

Условия эксплуатации и монтаж

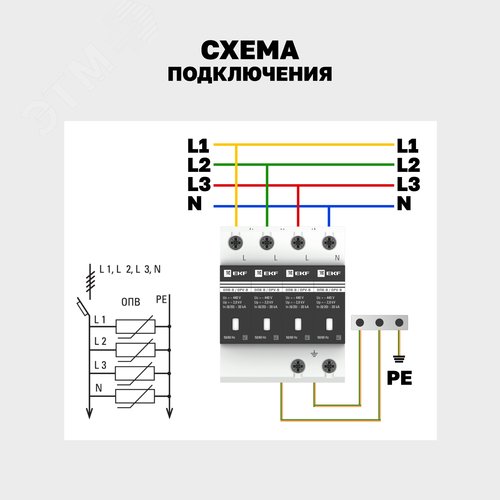

Для обеспечения максимальной надежности и долгой службы устройства необходимо соблюдать правила эксплуатации и монтажа. Установку ограничителя следует производить в специально отведенном месте, защищенном от прямого воздействия солнечных лучей и атмосферных осадков. Рекомендуемая температура окружающей среды находится в диапазоне от минус 40 до плюс 50 градусов Цельсия. При монтаже в электрощите необходимо соблюдать минимальные отступы от других токоведущих частей и металлических конструкций для обеспечения электромагнитной совместимости. Подключение осуществляется в соответствии с маркировкой клеммных колодок, где входные цепи маркируются как L, N, PE, а выходные — как L1, N, PE. Важно обеспечить качественное заземление, так как эффективность работы ограничителя напрямую зависит от сопротивления заземляющего контура. Регулярный визуальный осмотр устройства позволяет своевременно выявлять признаки перегрузки или повреждения, такие как изменение цвета корпуса или наличие оплавлений. В случае обнаружения внешних признаков повреждения устройство подлежит замене, так как его защитные свойства могут быть утрачены.

Заключение

Ограничитель импульсных напряжений серии ОПВ-B/4P In 30кА 400В является оптимальным выбором для защиты электросетей от опасных воздействий внешней среды. Он сочетает в себе высокую надежность, компактность и соответствие строгим нормативным требованиям. Интеграция данного устройства в систему электроснабжения объекта — это разумная инвестиция в безопасность и стабильность работы оборудования, позволяющая избежать дорогостоящего ремонта и потери данных. Благодаря своей эффективности и простоте монтажа, этот продукт заслуживает внимания инженеров, проектировщиков и владельцев объектов, стремящихся к бесперебойному электроснабжению.
