Наконечник медный луженый ТМЛ 10-12-4.6
Наконечник медный луженый ТМЛ 10-12-4.6
Наконечник медный луженый ТМЛ 10-12-4.6 представляет собой специализированный соединительный элемент, предназначенный для создания надежного и долговечного электрического контакта между многожильным медным проводом и токоведущим оборудованием. Данное изделие относится к категории силовых наконечников трубчатого типа, которые используются для опрессовки кабелей в различных электротехнических установках. Основная задача данного компонента заключается в предотвращении расплетения жил многопроволочного кабеля при зажиме в клеммах, что исключает возникновение искрения, перегрева и последующего короткого замыкания. Благодаря своей конструкции, наконечник обеспечивает равномерное распределение электрического тока по всей площади контакта, что значительно снижает переходное сопротивление в месте соединения и повышает общую энергоэффективность системы.

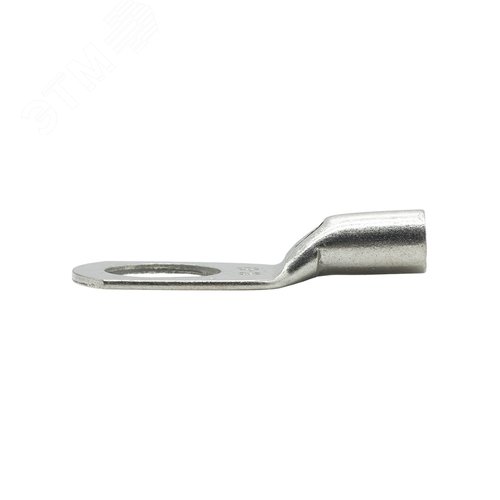

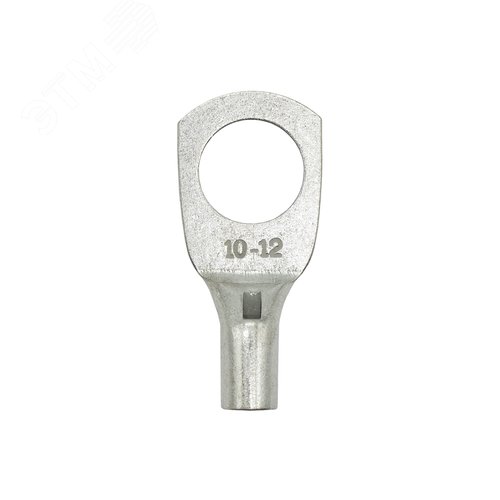

Конструктивное исполнение изделия базируется на использовании высококачественной электротехнической меди, которая обладает исключительной проводимостью. Для защиты металла от агрессивного воздействия внешней среды, включая окисление и коррозию, поверхность наконечника покрыта тонким слоем олова. Лужение является критически важным процессом, так как оно позволяет эксплуатировать соединение в условиях повышенной влажности или в помещениях с химически активной атмосферой, где обычная медь быстро покрывается окислами, теряя свои проводящие свойства. Форма изделия состоит из цилиндрической части (гильзы), в которую вставляется зачищенный конец кабеля, и плоского кольцевого элемента, который фиксируется болтовым соединением на зажиме оборудования. Точная геометрия всех элементов гарантирует плотную посадку и надежную фиксацию после проведения процесса опрессовки специальным инструментом.
- Высококачественная электротехническая медь в основе обеспечивает минимальное сопротивление току.
- Защитное луженое покрытие предотвращает окисление металла и увеличивает срок службы соединения.
- Трубчатая конструкция гильзы позволяет создать максимально плотный контакт с жилами кабеля.
- Кольцевая форма контактной части исключает случайное выскальзывание наконечника из клеммы.
- Оптимизированная толщина стенок обеспечивает механическую прочность при сильном сжатии.
- Совместимость со стандартным оборудованием для опрессовки различных типов кабелей.
Процесс монтажа данного наконечника предполагает предварительную зачистку изоляции кабеля на длину, соответствующую глубине гильзы, после чего провод плотно вставляется внутрь. Фиксация осуществляется методом холодной сварки — опрессовкой, при которой под воздействием высокого давления металла гильзы и жилы кабеля буквально срастаются в единый монолит. Такой метод соединения считается наиболее надежным в электротехнике, так как он не подвержен ослаблению со временем, в отличие от винтовых зажимов, которые могут разболтаться из-за температурных расширений металла. Правильно установленный наконечник ТМЛ гарантирует стабильную работу всей электрической цепи даже при значительных пусковых токах и длительных пиковых нагрузках, что делает его незаменимым элементом при сборке силовых щитов и распределительных устройств.
Преимущества использования луженых медных наконечников ТМЛ заключаются в их универсальности и высокой эксплуатационной надежности. В отличие от алюминиевых аналогов, медные изделия обладают более высокой механической прочностью и лучшей электропроводностью. Лужение позволяет использовать их в смешанных соединениях, снижая риск возникновения гальванической коррозии на границе раздела различных металлов. Кроме того, использование таких наконечников значительно упрощает обслуживание электросети: при необходимости замены кабеля достаточно открутить один болт, не повреждая при этом зажимную планку оборудования. Это существенно сокращает время проведения ремонтных работ и минимизирует риск ошибок при монтаже, обеспечивая профессиональный уровень исполнения электрических соединений в соответствии с отраслевыми стандартами.
- Монтаж в распределительных шкафах и силовых щитах низковольтного оборудования.
- Подключение электродвигателей, трансформаторов и других мощных электроприборов.
- Сборка систем бесперебойного питания и аккумуляторных батарей большой емкости.
- Прокладка силовых линий электропередачи внутри промышленных и гражданских зданий.
- Использование в системах заземления и молниезащиты для обеспечения надежного контакта.
- Применение в электромонтажных работах при модернизации старых электросетей.
Сфера применения наконечников ТМЛ охватывает практически все области современной электротехники — от бытового электромонтажа в частном секторе до сложнейших промышленных систем автоматизации. Они активно используются при создании соединений в электрощитовом оборудовании, где требуется высокая плотность монтажа и максимальная надежность каждого контакта. Благодаря устойчивости к коррозии, данные изделия востребованы в строительстве инфраструктурных объектов, в том числе в подвалах, технических помещениях и на открытых площадках, где воздействие влаги неизбежно. Высокая степень надежности соединения позволяет использовать их в критически важных узлах электроснабжения, где любой сбой в работе контакта может привести к остановке технологического процесса или выходу из строя дорогостоящего оборудования, что подтверждает статус ТМЛ как эталона в области силовых соединителей.
