Набор для трассировки щуп + тон-генератор, с тестированием разводки витой пары

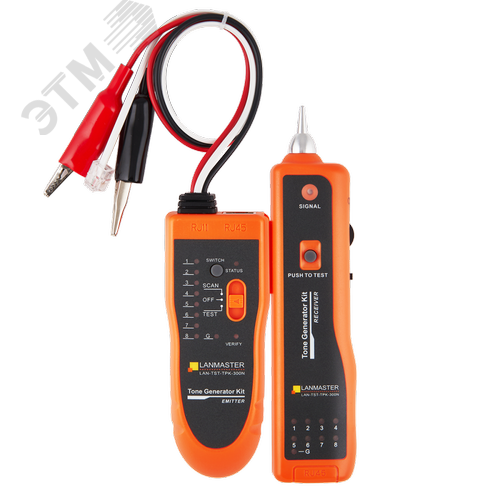

Набор для трассировки кабельных линий: генератор тонального сигнала и приемный щуп с функцией проверки разводки
Данный профессиональный комплект представляет собой специализированное решение для диагностики, поиска и верификации структурированных кабельных систем. Основное назначение устройства заключается в быстром определении конкретной линии связи в плотном пучке проводов, а также в проверке целостности жил витой пары. Система состоит из двух взаимосвязанных модулей: активного генератора, который подает специфический звуковой сигнал в линию, и чувствительного приемного щупа, который улавливает этот сигнал даже через внешнюю изоляцию кабеля. Это позволяет специалисту осуществлять бесконтактный поиск нужного провода в распределительных щитах, патч-панелях или стенах зданий, исключая необходимость трудоемкого перебора всех соединений вручную. Инструмент незаменим при работе с большими объемами кабельных трасс, где маркировка могла быть утеряна или нанесена некорректно.
Конструктивное исполнение набора продумано для максимально эффективной эксплуатации в полевых условиях. Генератор тонального сигнала оснащен удобным интерфейсом управления и разъемами для подключения к различным типам сетевых интерфейсов. Он создает высокочастотный импульс, который распространяется по медным жилам кабеля, превращая сам провод в своего рода антенну. Приемный щуп выполнен в эргономичном корпусе и обладает высокой чувствительностью, что позволяет точно локализовать местоположение кабеля. Встроенный динамик щупа преобразует электромагнитное поле в слышимый звуковой сигнал, интенсивность которого возрастает по мере приближения к источнику. Дополнительная функция тестирования разводки позволяет проверить правильность обжима коннекторов и выявить возможные обрывы или короткие замыкания в жилах витой пары, что делает устройство комплексным диагностическим комплексом.
- Бесконтактный метод обнаружения кабеля с помощью высокочувствительного приемного датчика.
- Возможность точной идентификации конкретной линии в многожильных пучках и плотных кабельных каналах.
- Интегрированная система проверки правильности распиновки и целостности каждой жилы витой пары.
- Эффективное подавление внешних помех для обеспечения чистоты принимаемого тонального сигнала.
- Простая и интуитивно понятная схема взаимодействия между генератором и щупом.
- Компактный форм-фактор, обеспечивающий удобство транспортировки и использования в ограниченном пространстве.
Преимущества использования данного набора заключаются в значительном сокращении временных затрат на пусконаладочные работы и техническое обслуживание сетей. Вместо того чтобы проверять каждую линию с помощью обычного тестера, мастер может мгновенно найти нужный кабель по звуковому маркеру. Это особенно критично при работе в серверных комнатах, где сосредоточены сотни соединений. Функция тестирования разводки позволяет моментально определить, правильно ли выполнен монтаж коннекторов по стандартам, что исключает ошибки при передаче данных в будущей сети. Высокая точность прибора минимизирует риск повреждения соседних кабелей при поиске, так как нет необходимости физически воздействовать на всю связку проводов. Надежность конструкции и продуманная эргономика делают инструмент подходящим как для разовых монтажных работ, так и для ежедневного профессионального использования.
Применение данного оборудования охватывает широкий спектр задач в области электромонтажа и системной интеграции. Инструмент активно используется при развертывании локальных вычислительных сетей в офисах, промышленных цехах и жилых помещениях. Он позволяет быстро восстановить схему коммутации в старых зданиях, где документация по прокладке кабелей отсутствует или устарела. Также устройство эффективно применяется при поиске скрытой проводки в стенах, если кабель проложен в гофротрубе или под слоем штукатурки. Благодаря возможности проверки разводки, набор становится основным инструментом при приемке работ по монтажу СКС, позволяя подтвердить качество исполнения каждого порта. Универсальность системы делает ее подходящей для обслуживания систем видеонаблюдения, телефонии и других типов медных линий связи.
- Поиск и идентификация кабелей в распределительных коробках и коммутационных шкафах.
- Диагностика обрывов и коротких замыканий в линиях передачи данных витой пары.
- Проверка корректности обжима коннекторов и соответствия схемы разводки.
- Трассировка скрытых кабельных трасс в стенах, полах и потолках помещений.
- Маркировка и систематизация неразмеченных кабельных пучков при модернизации сети.
- Технический аудит существующих систем структурированных кабелей в коммерческих объектах.
