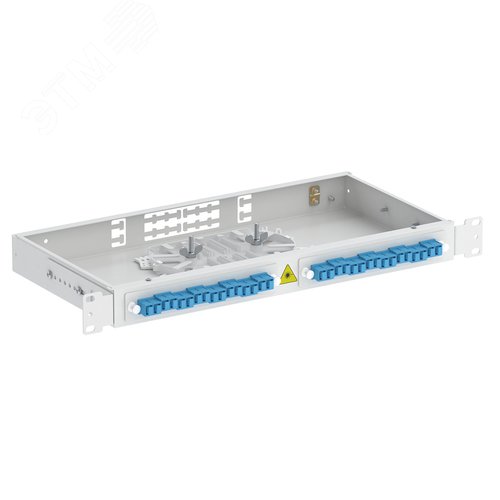

Кросс ШКОС-М -1U/2 -32 -SC ~32 -SC/SM ~32 -SC/UPC

Оптический стоечный кросс ШКОС-М: решение для надежной структурированной кабельной системы

В современной инфраструктуре телекоммуникаций и дата-центров критически важна надежность и масштабируемость волоконно-оптических линий связи. Модель оптического кросса ШКОС-М является одним из ключевых компонентов для организации качественной коммутации оптических волокон в стоечном исполнении. Данное устройство разработано для размещения в стандартных 19-дюймовых стойках и предназначено для пайки, скрутки или использования с патч-кордами. Модельная линейка ШКОС-М предлагает гибкие конфигурации, включая варианты на 1U и 2U высоты, что позволяет инженерам адаптировать оборудование под плотность монтажа и специфические требования конкретного серверного шкафа.

Конструкция кросса обеспечивает защиту оптических волокон от механических повреждений, пыли и влаги, что особенно важно в условиях промышленной эксплуатации или внешних вводных шкафов. Использование качественных материалов корпуса гарантирует долговечность устройства и стабильность передачи данных на протяжении всего жизненного цикла системы. ШКОС-М идеально подходит как для крупных магистральных сетей, так и для локальных распределительных шкафов в офисных зданиях.

Технические характеристики и плотность портов

Центральным преимуществом данного кросса является его высокая плотность портов. Модель -32 оснащена 32 оптическими портами, что позволяет эффективно управлять трафиком на входе и выходе из серверной стойки. Такая конфигурация позволяет экономить пространство в стойке, минимизируя количество дополнительных устройств и патч-панелей. Оптические волокна внутри корпуса кросса разведены по специальным каналам, что обеспечивает легкий доступ к точке пайки или соединения.

• Количество портов: 32 оптических разъема.
• Тип монтажа: стоечный (19 дюймов).
• Высота в стойке: варианты 1U или 2U.
• Материал корпуса: огнестойкий пластик с металлическими элементами усиления.
• Степень защиты: IP40 (защита от пыли).

Встроенные кабель-каналы позволяют аккуратно укладывать питающий и оптический кабель, предотвращая перекручивание волокон и создавая порядок в кабельной трассе. Это существенно упрощает процесс поиска неисправности и дальнейшей модернизации сети.

Типы оптических разъемов и их специфика

Модельный ряд ШКОС-М включает различные модификации разъемов, адаптированные под разные типы оптического кабеля и среды передачи сигнала. Это делает продукт универсальным инструментом для различных задач сетевой интеграции. Основные типы разъемов, доступные в этой серии:

SC (Standard Connector): Это самый распространенный тип разъема, обеспечивающий надежный и простой монтаж. Он широко используется в телекоммуникационной отрасли благодаря своей простоте и дешевизне. Разъем SC в кроссе ШКОС-М обеспечивает отличную механическую фиксацию патч-корда, предотвращая случайное отсоединение.

SC/SM (Standard Multimode): Данная модификация предназначена для работы с многомодовыми оптическими волокнами. Это стандартное решение для локальных сетей (LAN) и корпоративных систем связи, где расстояния не превышают стандартных значений (например, 100-300 метров). Использование SC/SM позволяет снизить стоимость оптоволокна без потери производительности сети.

SC/UPC (Ultra Physical Contact): Этот тип разъема отличается специфической формой полированного торца, что обеспечивает минимальные потери на вставку (insertion loss) и высокий уровень отражения сигнала. SC/UPC часто применяется в системах с высокой скоростью передачи данных (Gigabit Ethernet и выше), где важно минимизировать обратные отражения, которые могут помешать работе лазерных передатчиков.

Процесс установки и эксплуатации

Монтаж кросса ШКОС-М осуществляется стандартными инструментами без необходимости в специализированном оборудовании. Корпус устройства оснащен отверстиями под крепление на DIN-рейке или непосредственно на стойке. Инженер вводит оптические кабели в заднюю часть кросса, где они автоматически фиксируются благодаря специальным клипсам. Это предотвращает их выпадение при перемещении стойки.

Внутри кросса предусмотрен удобный люк для доступа к точке соединения. Если используется сварка (спайка) оптических волокон, внутри корпуса имеются специальные лотки для хранения сваренных волокон. Это позволяет сохранить запас длины волокна и защитить его от излома. В случае использования готовых патч-кордов, они вставляются в разъемы с характерным щелчком, обеспечивая надежный контакт.

Эксплуатация устройства не требует постоянного мониторинга, так как оптические соединения пассивны и не потребляют электроэнергию. Тем не менее, регулярная проверка чистоты разъемов SC и SC/UPC рекомендуется для поддержания качества сигнала. При правильной эксплуатации ресурс кросса может достигать 15-20 лет, что соответствует сроку службы самой оптоволоконной инфраструктуры.

Преимущества использования кросса ШКОС-М в вашей сети

Выбор оптического кросса ШКОС-М для вашего проекта гарантирует ряд важных преимуществ, которые напрямую влияют на эффективность работы сети:

• Высокая надежность: Использование качественных оптических материалов и герметичных разъемов SC защищает соединение от окисления и загрязнения.
• Масштабируемость: Возможность выбора между 1U и 2U позволяет начать с компактного решения и в будущем заменить его на более емкую модель без переноса оборудования.
• Универсальность: Поддержка форматов SC, SC/SM и SC/UPC позволяет использовать один тип оборудования для разных типов кабелей (многомодовых и одномодовых, с разными типами разъема).
• Легкость обслуживания: Конструкция с фронтальным доступом к портам и задней разводкой кабелей упрощает поиск и замену компонентов.
• Экономичность: Высокая плотность портов (32 порта) снижает удельную стоимость подключения каждого отдельного канала связи.

Таким образом, оптический кросс ШКОС-М является оптимальным выбором для проектировщиков и инженеров, стремящихся к построению качественной, долговечной и экономичной волоконно-оптической сети. Устройство легко интегрируется в существующие системы и готово к работе сразу после монтажа.
