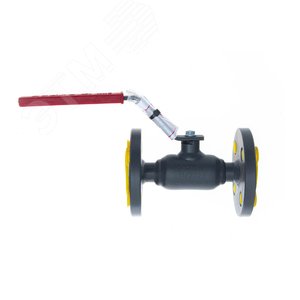

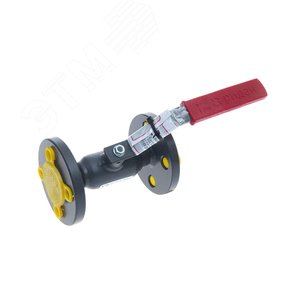

Кран шаровой FF DN20 PN40, рукоятка, С/П

Кран шаровой FF DN20 PN40 с литой рукояткой: Надежная арматура для трубопроводных систем

Кран шаровой FF DN20 PN40 представляет собой высококачественное изделие из стали, предназначенное для надежного управления потоками различных сред по трубопроводам. Это компактное и функциональное устройство, которое эффективно решает задачи перекрытия или регулирования потока в системах с рабочим давлением до 4 бар. Изделие отличается простотой конструкции, высокой прочностью корпуса и долговечностью эксплуатации, что позволяет ему успешно конкурировать с более дорогими аналогами. Широкое применение данный тип арматуры находит как в промышленных условиях, так и в системах теплоснабжения и водоснабжения частных домов. Конструкция разработана с учетом требований безопасности и эксплуатационных стандартов, обеспечивая стабильную работу на протяжении многих лет без необходимости частого технического обслуживания.

Конструкция корпуса и уплотнительные элементы

Основой крана является прочный стальной корпус, который гарантирует механическую устойчивость к внешним нагрузкам и вибрациям. Для обеспечения герметичности в посадочном месте штока устанавливается сальниковое уплотнение. Как правило, в таких моделях используется сальник из фторопласта или других полимерных материалов, устойчивых к истиранию и химическому воздействию. Такая конструкция позволяет крану работать в условиях перепадов температур и давления, сохраняя при этом свои эксплуатационные качества. Вал крана, на который установлена рукоятка, имеет коническую форму, что обеспечивает плотный контакт с уплотнительным кольцом при повороте. Это предотвращает протечки даже при длительном простое изделия или при эксплуатации в сложных условиях. Корпус может быть выполнен из различных марок стали, в зависимости от требований заказчика к коррозионной стойкости.

Рукоятка С/П и особенности управления потоком

В данной модели предусмотрена установка рукоятки типа «С/П» (Съемная/Полная или литая), что существенно упрощает процесс управления потоком. Рукоятка крепится к штоку крана с помощью специального замкового механизма или фиксатора, что позволяет надежно удерживать ее в рабочем положении без риска самопроизвольного проворачивания. Поворот рукоятки на 90 градусов переводит кран из открытого положения в закрытое или наоборот. Литая рукоятка обладает отличными эргономическими характеристиками, обеспечивая удобство вращения даже при необходимости перекрыть поток под давлением. Форма рукоятки разработана так, чтобы пальцы оператора могли удобно ложиться на нее, исключая заклинивание в экстренных ситуациях. Наличие ручки позволяет также визуально контролировать состояние крана: если рукоятка параллельна потоку, кран открыт, если перпендикулярна — закрыт.

Технические характеристики и параметры эксплуатации

При выборе крана важно обращать внимание на его технические параметры, которые определяются в маркировке. Модель DN20 указывает на внутренний диаметр прохода, равный 20 миллиметрам. Это достаточно распространенный размер для разводки труб малого диаметра, что позволяет использовать кран в узких местах и системах с ограниченными габаритами. Маркировка PN40 говорит о том, что кран рассчитан на давление до 4 бар (0,4 МПа). Это значение является безопасным пределом для большинства бытовых и промышленных систем водоснабжения, отопления и газоснабжения. Материал корпуса может варьироваться от углеродистой стали до нержавеющей стали, в зависимости от маркировки. Для условий агрессивных сред рекомендуется использовать изделия из нержавеющей стали, которые не подвержены коррозии. Герметичность уплотнений достигается за счет точной обработки посадочных поверхностей и использования качественных уплотнительных элементов, соответствующих стандартам ГОСТ.

Преимущества использования шаровых кранов серии FF

• Высокая герметичность: Благодаря конструкции сальника и точной обработке посадочных поверхностей, кран обеспечивает полное перекрытие потока без протечек в закрытом состоянии.
• Простота монтажа: Стандартные размеры резьбовых соединений позволяют быстро и без дополнительных приспособлений установить кран на трубопровод.
• Устойчивость к перепадам давления: Конструкция рассчитана на работу в условиях пусконаладочных работ и аварийных ситуаций, когда в системе могут возникать скачки давления.
• Экономичность: Изделие имеет доступную цену при отличном соотношении цены и качества, что делает его выгодным выбором для бюджетного строительства.
• Малый вес: Стальной корпус имеет оптимальный вес, что упрощает транспортировку и монтажные работы.
• Долговечность: Качественные материалы и простая конструкция обеспечивают долгий срок службы без необходимости замены основных узлов.
• Универсальность: Кран подходит для работы с водой, маслами, газами и другими неагрессивными средами (в зависимости от материала корпуса).

Сферы применения и области использования

Кран шаровой FF DN20 PN40 с литой рукояткой нашел свое применение в самых разных отраслях экономики. В жилищно-коммунальном хозяйстве такие краны устанавливаются на стояках холодного и горячего водоснабжения, в системах отопления квартир и домов. В промышленных предприятиях они используются для управления подачей жидкости на технологическое оборудование, в системах пожаротушения и автоматизированных линиях. Также данные изделия подходят для использования в системах отопления теплиц и теплосетях, где важно обеспечить надежную изоляцию участков трубопровода. Важно помнить, что перед установкой в системе с агрессивными средами (например, с кислотами или щелочами), необходимо проконсультироваться с инженером относительно выбора материала корпуса, так как обычная сталь может корродировать в таких условиях.

Рекомендации по монтажу и эксплуатации

Для правильного монтажа крана необходимо строго соблюдать инструкцию производителя. Перед установкой рекомендуется промыть кран и проверить состояние уплотнений. При затяжке крепежных элементов не следует прилагать чрезмерных усилий, чтобы не деформировать корпус или повредить уплотнительные кольца. После монтажа рекомендуется провести проверку на герметичность, используя воду или воздух под давлением. Регулярное обслуживание сводится к периодической проверке положения рукоятки и отсутствию подтеков. Если кран используется редко, рекомендуется периодически его открывать и закрывать, чтобы уплотнительные элементы не «закисали» от статического давления. Сальниковые уплотнения требуют замены раз в несколько лет в зависимости от интенсивности эксплуатации и качества среды, по которой циркулирует поток.

Заключение

Кран шаровой FF DN20 PN40 является отличным выбором для тех, кто ищет надежную и недорогую арматуру для своих трубопроводных систем. Его простота, прочность и удобство в управлении делают его популярным среди профессионалов и частных мастеров. Благодаря литой рукоятке и качественной стальной конструкции, этот кран способен выдержать значительные нагрузки и обеспечить стабильную работу в течение длительного времени. Выбирая данный тип крана, вы получаете гарантию безопасности и функциональности вашей системы. Мы предлагаем продукцию, которая соответствует всем стандартам качества и требованиям безопасности. Для заказа и получения консультации по выбору подходящей модели обращайтесь к нашим специалистам.
