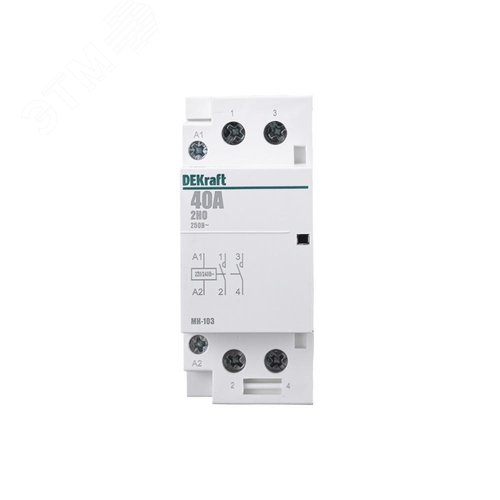

Контактор модульный 2НО 40А 230В МК-103
Контактор модульный МК-103: Надежное решение для автоматизации электрических цепей
Модульный контактор МК-103 с маркировкой 2НО 40А 230В представляет собой высокотехнологичное электромагнитное коммутационное устройство, разработанное для управления мощными нагрузками в системах автоматизации. Это универсальный прибор, который успешно применяется в промышленной электронике, системах управления освещением, насосами, конвейерными линиями и бытовой технике. Устройство позволяет дистанционно включать и выключать цепи переменного тока, обеспечивая высокую надежность работы и простоту монтажа на стандартной DIN-рейке.
Конструктивные особенности и исполнение корпуса
Контактор МК-103 выполнен в прочном изогнутом корпусе, изготовленном из ударопрочного термостойкого полимера. Такое исполнение обеспечивает надежную защиту внутренних компонентов от пыли, влаги и механических повреждений, что позволяет использовать устройство в различных климатических условиях. Прозрачные элементы корпуса облегчают визуальный контроль состояния контактов и катушки без необходимости разборки устройства. Механизм коммутации сконструирован так, чтобы обеспечить минимальный износ и длительный срок службы при数百万 циклов включения-выключения.
- Ударопрочный корпус: Защищает механизм от внешних воздействий и пыли.
- Термостойкость: Выдерживает высокие температуры без деформации.
- Изоляция: Обеспечивает безопасность при эксплуатации.
- Компактность: Занимает один стандартный модульный ряд на DIN-рейке.
Технические характеристики и электрические параметры
Данный контактор разработан для работы с сетями переменного тока стандартной частоты 50 Гц. Основная катушка управления рассчитана на напряжение питания 230В, что является стандартным для многих промышленных сетей. Коммутационная способность прибора составляет 40 Ампер, что позволяет управлять нагрузками средней мощности, не требуя использования дополнительных внешних силовых реле.
Конструктивно устройство имеет два нормально открытых (NO) силовых контакта, маркировку которых обозначает «2НО». Это означает, что в исходном (незакатуемом) состоянии контакты разомкнуты, а при подаче напряжения на катушку магнитная система притягивает якорь, замыкая цепь нагрузки. Контакты выполнены из высококачественного серебра, что обеспечивает стабильное электрическое соединение и предотвращает нагрев в процессе длительной нагрузки.
- Номинальное напряжение катушки: 230В переменного тока.
- Номинальный ток контактов: 40А.
- Количество контактов: 2 нормально открытых (2НО).
- Частота сети: 50 Гц.
- Напряжение изоляции: 500В.
Принцип работы и управление
Работа контактора МК-103 основана на принципе электромагнитной индукции. При подаче управляющего напряжения на катушку создается магнитное поле, которое преодолевает сопротивление возвратной пружины и замыкает силовые контакты. После отключения питания катуша магнитное поле исчезает, пружина возвращает якорь в исходное положение, размыкая цепь. Для отключения контактора можно использовать кнопку «стоп» или аварийный размыкающий механизм, который часто встроен в конструкцию корпуса.
Сферы применения и преимущества
Благодаря своей компактности и надежности, модульный контактор МК-103 широко используется инженерами при проектировании схем управления. Он идеально подходит для замены устаревших громоздких реле и контакторов старого типа, позволяя существенно уменьшить габариты распределительных щитов. Применение устройства в системах автоматизации позволяет реализовать сложные алгоритмы управления, где требуется переключение мощных нагрузок с высокой скоростью.
Основные преимущества использования данного изделия:
- Универсальность: Подходит для управления двигателями, нагревателями и лампами.

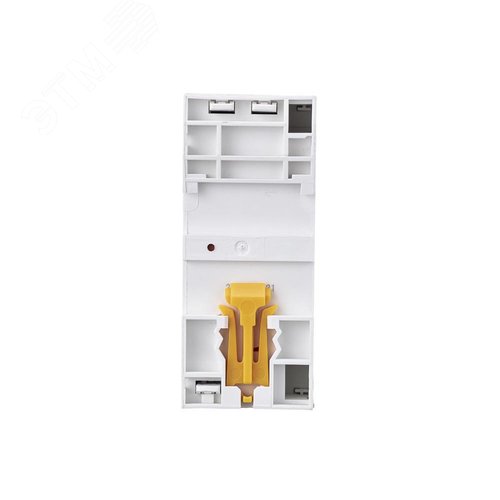

- Простота монтажа: Крепится на DIN-рейку без использования дополнительных крепежных элементов.
- Долговечность: Высокий ресурс переключений благодаря качественным материалам.
- Безопасность: Надежная изоляция и защита от перегрузок.
- Экономичность: Оптимизированная стоимость при высоком качестве исполнения.
Подключение и эксплуатация
Подключение контактора выполняется в два этапа: присоединение катушки управления к цепи управления и подключение силовых контактов к нагрузке. Важно соблюдать полярность при подключении катушки, если используется постоянный ток, но для данной модели с напряжением 230В важно учитывать фазировку в сети переменного тока. Для защиты контактов от возникновения электрической дуги при разрыве индуктивной нагрузки (например, при отключении электродвигателя) рекомендуется использовать дугогасительные камеры, которые уже предусмотрены конструкцией устройства. Регулярная проверка состояния контактов и чистота от пыли гарантируют бесперебойную работу оборудования.
