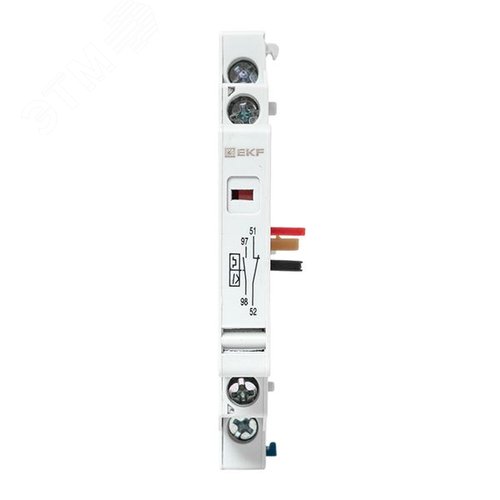

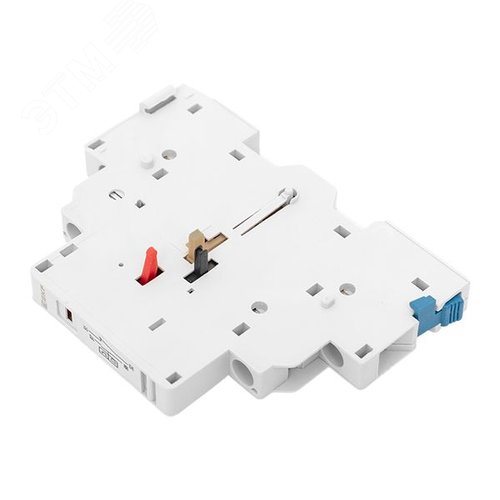

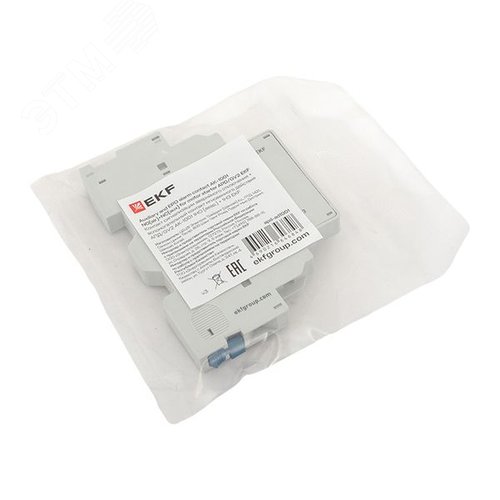

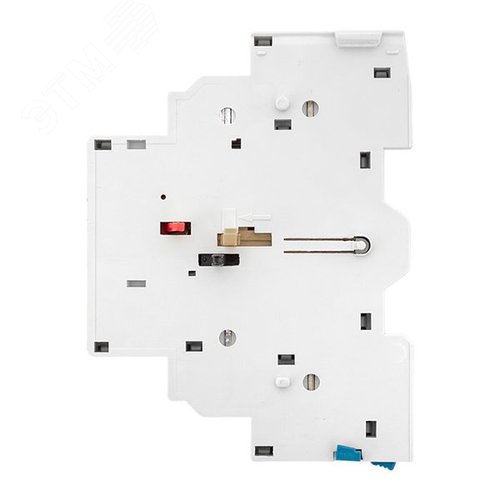

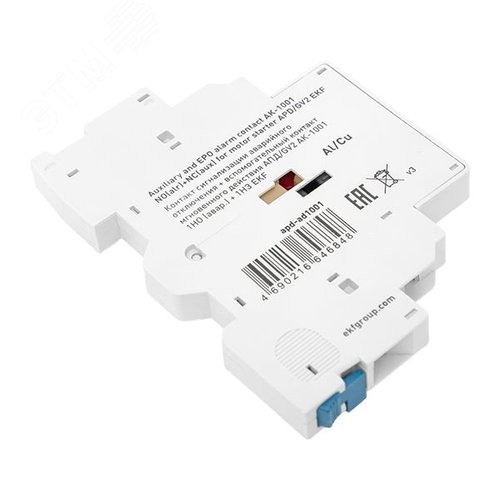

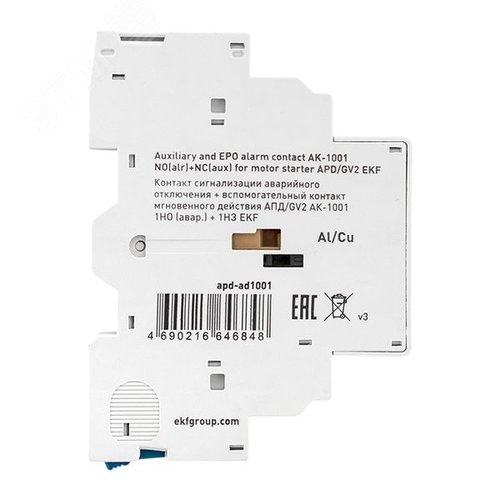

Контакт сигнализации аварийного отключения + вспомогательный контакт мгновенного действия АПД/GV2 АК-1001 1НО (авар.) + 1НЗ EKF

Контакт сигнализации аварийного отключения + вспомогательный контакт мгновенного действия АПД/GV2 АК-1001 1НО (авар.) + 1НЗ EKF

В современной промышленной автоматике и системах управления электроприводом критически важной ролью обладают компоненты, обеспечивающие безопасность и надежное управление цепями управления. Контакт сигнализации аварийного отключения + вспомогательный контакт мгновенного действия АПД/GV2 АК-1001 1НО (авар.) + 1НЗ EKF представляет собой высокотехнологичное решение, разработанное для интеграции в системы магнитных пускателей серии GV2 и автоматических выключателей. Этот специализированный элемент управления объединяет в себе функционал двух типов контактов, что позволяет создавать гибкие и безопасные схемы отключения оборудования при возникновении неисправностей.

Главной особенностью данного изделия является его способность выполнять две функции одновременно. С одной стороны, он обеспечивает сигнализацию состояния оборудования, а с другой — выступает в роли физического барьера для питания цепи управления в аварийных ситуациях. Конструкция АПД/GV2 АК-1001 рассчитана на работу в условиях промышленных нагрузок и вибраций, характерных для производственных цехов, лифтовых шахт и систем энергоснабжения. Использование данного контакта позволяет существенно повысить уровень защиты персонала и целостности дорогостоящего оборудования от нештатных ситуаций.

Технические характеристики и конструктивные особенности

Контактная группа данного изделия спроектирована с учетом требований к быстродействию и надежности. Материалом изготовления контактных пар выступает высококачественный серебро, которое обладает отличной электропроводностью и устойчивостью к окислению. Это обеспечивает длительный срок службы без образования нагара, который мог бы привести к нагреву контактов или ложным срабатываниям. Электрическая схема контактов включает в себя одну нормально разомкнутую (NO) и одну нормально замкнутую (NC) группу, что дает инженерам возможность выбора логики работы схемы управления.

• Тип конструкции: Модульный контакт для вставки в корпус магнитного пускателя или автоматического выключателя.
• Напряжение работы: Рассчитан на стандартные промышленные напряжения переменного и постоянного тока (220В, 380В, 24В).
• Ток коммутации: Предназначен для управления цепями малой и средней мощности, типичной для цепей управления реле и пускателей.
• Ресурс переключений: Высокотехнологичные контакты обеспечивают тысячи циклов переключения без потери параметров.
• Температурный диапазон: Рабочие параметры позволяют эксплуатировать устройство в широком диапазоне температур, от -25°C до +55°C.
• Степень защиты: Конструкция соответствует стандартным требованиям для использования в закрытых электроустановках.

Модель АК-1001 отличается компактными размерами, что позволяет монтировать его в стандартные отсеки распределительных щитов без необходимости в переделке корпуса основного устройства. Крепление осуществляется посредством специальных фиксаторов, которые обеспечивают надежное удержание модуля при механических нагрузках. Электрическое соединение с внешними цепями производится с помощью винтовых зажимов, позволяющих подключать проводников различных сечений с минимальным контактным сопротивлением.

Область применения и сферы использования

Универсальность применения контактов АПД/GV2 АК-1001 позволяет использовать их в самых разных отраслях промышленности. Основное назначение данного элемента — управление системами аварийного отключения. В случае возникновения критической ситуации, например, при коротком замыкании, скачке напряжения или срабатывании датчика дыма, контакт мгновенного действия разрывает цепь питания катушки пускателя, мгновенно останавливая работу двигателя.

Важнейшей сферой применения является лифтовое оборудование. В лифтовых шахтах требования к безопасности максимально высоки. Контакты используются в системах сигнализации, которые блокируют питание двигателя лифта при разрыве несущих тросей или при обнаружении препятствия в шахте. В таких системах отказоустойчивость имеет первостепенное значение, поэтому контакт АПД/GV2 АК-1001 является идеальным выбором благодаря своей надежности и скорости срабатывания.

• Лифты и эскалаторы: Блокировка питания при неисправности системы безопасности или разрыве троса.
• Генераторные установки: Автоматическое отключение генератора от внешней сети при восстановлении основного питания.
• Промышленные станки: Реализация схемы аварийной остановки в цепях управления ЧПУ и гидравликой.
• Системы пожаротушения: Отключение вентиляторов и насосов для предотвращения распространения огня или образования взрывоопасных смесей.
• Ветрогенераторы и солнечные электростанции: Защита инверторов и силовых блоков при штормовых условиях.

Кроме того, данные контакты часто используются в системах автоматизации зданий (BMS). Они позволяют интегрировать локальные аварийные выключатели в единую сеть управления, обеспечивая централизованный контроль за состоянием всех подключенных устройств. Инженеры могут использовать нормально разомкнутый контакт для индикации исправности системы (сигнал "всё хорошо"), а нормально замкнутый контакт для реализации логики "fail-safe", когда любое повреждение в цепи сразу приводит к отключению питания.

Правила монтажа и электрические схемы

Корректная установка контактов АПД/GV2 АК-1001 является залогом их долговечной работы. Монтаж следует производить строго в соответствии с инструкциями производителя и действующими правилами электроустановок (ПУЭ). Важно учитывать, что в цепях постоянного тока необходимо соблюдать полярность подключения, так как контакты сдвоенного типа могут иметь разную конструкцию для разных полярностей. При монтаже в цепях переменного тока полярность не имеет значения, однако соблюдение полярности в цепях управления постоянного тока критически важно для предотвращения сваривания контактов или их быстрого износа.

Для подключения контактов необходимо освободить соответствующие места на корпусе магнитного пускателя или автомата, вставить модуль до характерного щелчка и зафиксировать его. Подключение внешних проводов осуществляется через клеммную колодку. Рекомендуется использовать провода с сечением не менее 1.5 мм² для цепей управления, чтобы обеспечить минимальное падение напряжения. При сборке схемы важно проверить отсутствие замыканий между фазами и корпусом перед подачей питания на систему.

• Проверка изоляции: Перед монтажом обязательно проверьте изоляцию проводки мегомметром.
• Подключение катушки: Нормально замкнутый контакт (NC) должен быть включен в цепь питания катушки так, чтобы его разрыв автоматически отключал катушку.
• Тестовый режим: После сборки выполните тестовое включение без нагрузки, чтобы убедиться в корректной работе сигнальных цепей.
• Маркировка: Произведите маркировку проводников для удобства последующего обслуживания и ремонта.

В заключение стоит отметить, что использование контактов АПД/GV2 АК-1001 является разумным вложением в безопасность вашего электрооборудования. Они обеспечивают необходимый уровень надежности, позволяя минимизировать риски аварийных ситуаций. Надежность конструкции, качественные материалы и соответствие международным стандартам делают этот продукт предпочтительным выбором для профессиональных инженеров и автоматизаторов.
