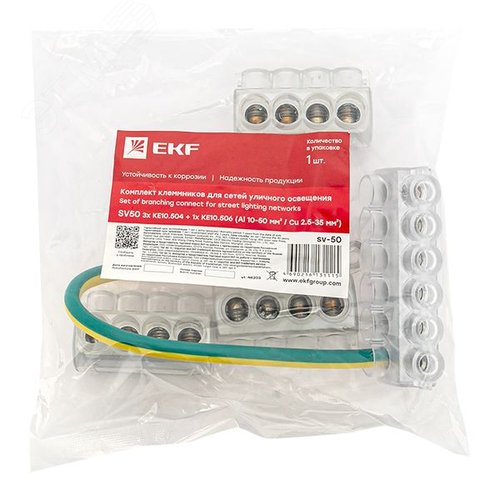

Комплект клеммников SV50 3x KE10.504 + 1x KE10.506 (Al 10-50 / Cu 2,5-35) для сетей уличного освещения EKF

Надежное соединение алюминиевых и медных проводников в сетях уличного освещения

В сфере электротехники, особенно при проектировании и монтаже сетей наружного и уличного освещения, качество электрического контакта является критическим фактором безопасности и долговечности всей системы. Любой профессиональный электрик знает, что соединение двух разнородных металлов — меди и алюминия — представляет собой сложнейшую инженерную задачу. Без специальных мер защиты контакт алюминия с медью быстро разрушается из-за гальванической коррозии, что приводит к перегреву, искрению и, в конечном итоге, к возгоранию. Комплект клеммников EKF, артикул SV50, состоящий из 3x KE10.504 и 1x KE10.506, является профессиональным решением этой проблемы. Это не просто набор деталей, а комплексная система, разработанная специально для перехода с алюминиевых СИП-кабелей на медную проводку внутри распределительных коробок и щитов.

Данный комплект идеально подходит для подключения фазных и нулевых проводников линий уличного освещения. Конструкция включает в себя изолированные наконечники и корпус, обеспечивающий механическую защиту и электрическую развязку. Производитель EKF, являющийся одним из лидеров рынка электротехнических комплектующих в России, гарантирует высокое качество пластика и латуни, используемых при производстве. Использование этого комплекта позволяет электромонтажникам выполнять работы быстро, безопасно и в строгом соответствии с правилами устройства электроустановок (ПУЭ).

Техническое описание компонентов комплекта SV50

Комплектация включает в себя три наконечника для алюминиевых проводников и один наконечник для медного. Каждый элемент имеет свой уникальный код и назначение, что позволяет избежать ошибок при сборке.

• 3x KE10.504 (Алюминиевые наконечники): Эти три элемента предназначены для подключения внешних фазных проводников из алюминия, которые составляют основную часть кабеля СИП. Наконечники имеют специальную изоляцию, окрашенную в синий цвет. Это визуальный маркер, который сразу предупреждает монтажника о том, что внутри находится алюминий. Корпус наконечника изготовлен из латуни с высоким содержанием меди, что обеспечивает отличную электропроводность, а изолирующая оболочка выполнена из ударопрочного полиамида. Изоляция полностью перекрывает точки контакта с корпусом, предотвращая короткие замыкания.
• 1x KE10.506 (Медный наконечник): Этот единственный элемент в комплекте предназначен для подключения нулевого проводника, который внутри сети уличного освещения или в распределительном щите будет выполнен из меди. Наконечник также имеет цветную маркировку (серый), соответствующую цвету нулевого провода. Конструкция гарантирует надежный зажим жилы без повреждения изоляции и обеспечивает минимальное электрическое сопротивление переходного сопротивления.

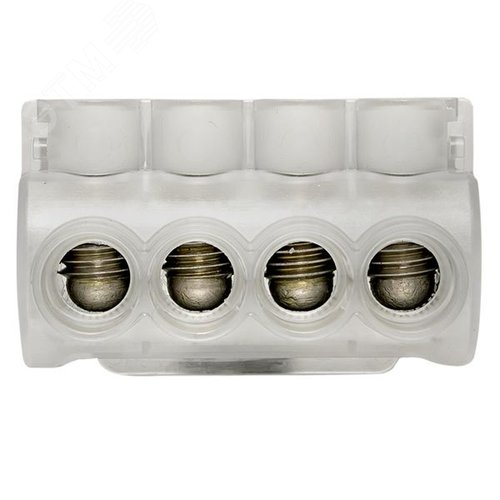

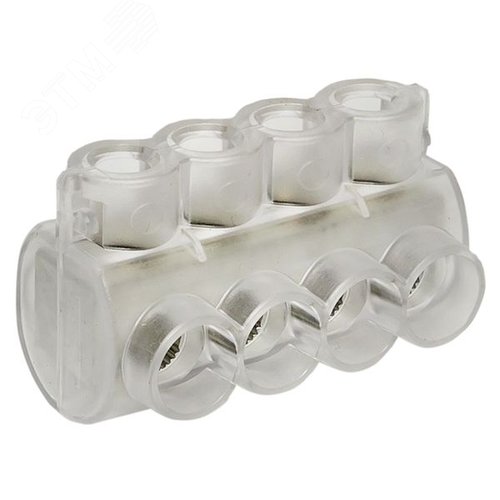

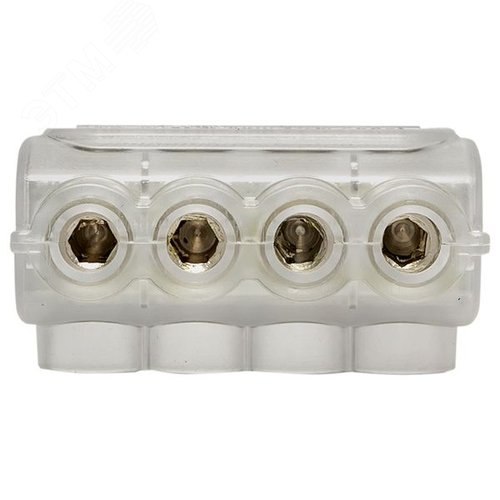

• Корпус SV50: Жилой корпус, в который устанавливаются наконечники, выполнен из высококачественного термостойкого пластика. Он обеспечивает надежную изоляцию всего узла соединения. Корпус имеет размеры, соответствующие стандартам DIN, что позволяет использовать его в стандартных распределительных коробках и монтажных колодках. Внутренняя структура корпуса предотвращает проникновение влаги, пыли и посторонних предметов, что особенно важно для уличных сетей.

Преимущества использования комплекта EKF для уличного освещения

Почему профессионалы выбирают именно этот комплект для подключения СИП? Главным преимуществом является безопасность при переходе с алюминия на медь. В обычных условиях, если прикрутить алюминиевую жилу непосредственно к медной шине или медному проводу, происходит электрохимическая реакция. Влага, попадающая в контакт, ускоряет этот процесс, образуя окисную пленку на алюминии. Это резко увеличивает переходное сопротивление, и место соединения начинает греться. Комплект SV50 с его изолированными наконечниками полностью разрывает этот гальванический контакт. Алюминий соприкасается только с латунной поверхностью наконечника, а медь — с латунью другого наконечника, в то время как их внешние контакты изолированы друг от друга.

Долговечность — еще один ключевой аргумент. Сети уличного освещения работают в суровых условиях: перепады температур от -50°C до +40°C, прямое ультрафиолетовое излучение, осадки и высокая влажность. Пластиковый корпус наконечников EKF устойчив к ультрафиолету и не становится хрупким со временем. Латунная основа наконечников обладает коррозионной стойкостью, что продлевает срок службы соединения до 20-30 лет без необходимости замены.

Удобство монтажа также играет важную роль. Стандартная конструкция наконечников позволяет использовать обычные отвертки или крестовые ключи для затягивания винтовых соединений. Не требуется использование специфических гидравлических или пресс-клещей, что ускоряет работу бригады. Простая процедура вставки жилы в зажим и затяжки винта снижает риск ошибок при монтаже. Цветовая маркировка (синий для алюминия, серый для меди) позволяет выполнять монтаж «на глаз» и сразу визуально контролировать правильность сборки, что повышает безопасность.

Область применения и совместимость

Комплект SV50 является универсальным решением для широкого спектра задач в электротехнике. Он разработан специально для кабелей типа СИП (Самоизолярованная Проводная Линия). Это основной кабель, используемый для прокладки воздушных линий электропередач напряжением до 1 кВ. Внутри таких кабелей жилы могут быть выполнены как из алюминия, так и из меди. Этот комплект идеально подходит для следующих сценариев:

• Подключение трансформаторных подстанций: При переходе от воздушной линии СИП (алюминий) к медной шине внутри трансформаторной будки или распределительного пункта.
• Монтаж уличных светильников: Подключение фазного провода от столба (СИП) к медному кабелю, идущему непосредственно в светильник.
• Распределительные щиты на улице: Сборка щитов освещения (ЩО), где происходит коммутация внешних линий и внутренних цепей.
• Прокладка ответвлений: Создание ответвлений от магистральной линии СИП к потребителям.

Совместимость комплекта охватывает широкий диапазон сечений проводников. Наконечники KE10.504 рассчитаны на алюминиевые жилы сечением от 10 до 50 мм², что покрывает практически все стандартные диаметры СИП-2, СИП-2А, СИП-3, СИП-4 и СИП-5. Наконечник KE10.506 предназначен для медных жил сечением от 2,5 до 35 мм², что также соответствует стандартным сечениям внутренней проводки. Важно отметить, что этот комплект позволяет работать с многопроволочными и однопроволочными жилами, обеспечивая надежный захват даже тонких проволок.

Инструкция по правильному подключению

Правильный монтаж гарантирует безопасность. Ниже приведены основные этапы работы с комплектом SV50:

1. Подготовка проводников: Перед установкой необходимо аккуратно снять изоляцию с алюминиевых и медных жил. Длина оголенной части должна соответствовать глубине вставки в наконечник. Обычно рекомендуется оставлять 10-12 мм оголенного провода. Осторожно удаляйте верхний слой окисла с алюминиевой жилы, так как окислы имеют высокое сопротивление и могут привести к перегреву.
2. Установка наконечников: Возьмите алюминиевый наконечник KE10.504. Вставьте оголенную алюминиевую жилу в отверстие наконечника. Убедитесь, что она зафиксирована. Повторите процедуру для всех трех фазных жил. Затем возьмите медный наконечник KE10.506 и вставьте в него медную жилу (нуль).
3. Монтаж в корпус: Вставьте алюминиевые наконечники в соответствующие гнезда корпуса SV50. Обычно корпус имеет цветовую кодировку или маркировку. Вставьте медный наконечник в предназначенное для него место. Убедитесь, что провода не касаются друг друга внутри корпуса.
4. Затяжка контактов: С помощью отвертки затяните винты наконечников до упора. Важно не перетягивать слишком сильно, чтобы не повредить изоляцию жилы, но и не затягивать слабо, чтобы контакт не раскрутился под вибрацией. После затяжки проверьте, что провода не торчат и не касаются сторонних предметов.

Важно помнить, что корпус SV50 является не просто держателем, а элементом защиты. Он не должен быть поврежден. Если корпус имеет трещины, использовать этот комплект запрещается. Также следует учитывать, что этот комплект не предназначен для соединения проводов одинакового материала (медь с медью или алюминий с алюминием) в условиях, где требуется изоляция от корпуса, так как для этого существуют другие модели (например, без изолирующего корпуса).

Безопасность и соответствие стандартам

Производитель EKF уделяет огромное внимание безопасности продукции. Комплект клеммников SV50 соответствует строгим требованиям нормативных документов, включая ПУЭ (Правила Устройства Электроустановок) и ГОСТ.
