Клемма проходная, винтовой зажим, 2 точки подключения, 16 кв.мм, серая

Надежное и универсальное решение для электромонтажа: проходная клемма серого цвета

В современной электропроводке, будь то сложная промышленная система управления или домашняя электрическая сеть, качество соединения проводов играет критическую роль. Любая некачественная контактная группа может привести к нагреву, возгоранию и полной потере энергоснабжения. Представляем вашему вниманию проходную клемму, винтовой зажим, выполненную в прочном сером корпусе с двумя точками подключения, рассчитанную на провода сечением до 16 кв.мм. Это компонент, который объединяет в себе высокую механическую прочность, отличную электрическую проводимость и простоту монтажа на стандартную DIN-рейку.

Серый цвет корпуса — это не просто эстетическое решение, а выбор профессионалов, позволяющий легко идентифицировать изделие в условиях плохой освещенности или в промышленных цехах с высокой запыленностью. Изделие предназначено для надежной фиксации токоведущих жил, обеспечивая непрерывность цепи без разрыва провода. Благодаря конструкции с двумя точками подключения, вы получаете возможность соединения двух проводов последовательно или параллельно (в зависимости от схемы), что делает этот элемент незаменимым в распределительных щитах и на автоматических выключателях.

Данная клемма является стандартом качества в категории «Проходные клеммы на DIN-рейку». Она разработана с учетом всех требований электробезопасности и нормативных документов. Серый полимерный корпус устойчив к внешним воздействиям, не выгорает на солнце и не подвержен коррозии, что гарантирует долгий срок службы даже в тяжелых условиях эксплуатации. Выбор сечения в 16 квадратных миллиметров указывает на то, что данный продукт предназначен для цепей с достаточно высокой нагрузкой, что делает его идеальным выбором для основных линий питания, а не только для слаботочных сигнальных цепей.

Технические характеристики и конструктивные особенности

Понимание технических нюансов использования проходной клеммы позволяет избежать ошибок при монтаже и эксплуатации. Ниже приведены детальные параметры, которые определяют рабочие возможности данного изделия:

• Тип соединения: Винтовой (зажимной). Механизм зажима основан на вращении винта, который сжимает контактную группу, надежно фиксируя провод. Такой тип подключения считается наиболее распространенным и проверенным временем.
• Сечение проводника: Максимально допустимое сечение составляет 16 кв.мм. Это позволяет использовать провода сечением 1,5, 2,5, 4, 6, 10 и 16 кв.мм. Важно отметить, что для проводов меньшего сечения (например, 1.5 кв.мм) следует использовать специальные наконечники или аккуратно зачищать изоляцию, чтобы не повредить токопроводящую часть.

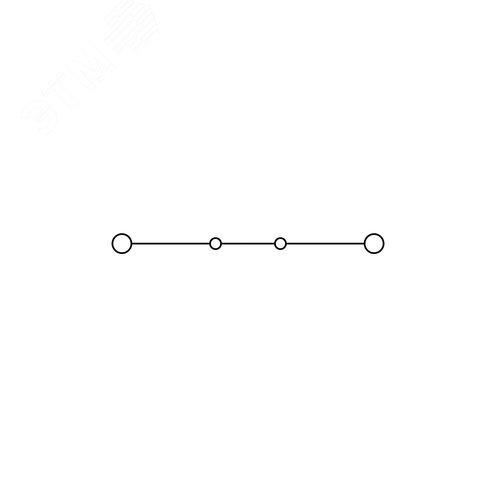

• Количество точек подключения: 2. Это означает, что через клемму может проходить два провода. Это классическая проходная конфигурация, часто используемая для перемычек или разветвления линий.
• Монтажная основа: DIN-рейка стандартной ширины 35 мм. Клемма оснащена специальной защелкой, которая плотно обхватывает профиль DIN-рейки, обеспечивая надежную фиксацию без дополнительных креплений или зажимов.
• Материал корпуса: Нейлон (PA66) с добавками для повышения стойкости к высоким температурам и огнестойкости. Этот материал обладает высокой диэлектрической прочностью, предотвращая утечку тока.
• Цвет корпуса: Серый. Стандартный цвет для промышленных компонентов, обеспечивающий хорошую видимость и идентификацию.

Контактная группа выполнена из латуни или меди с защитным покрытием, что снижает переходное сопротивление. Низкое переходное сопротивление означает, что контакт греется меньше, что продлевает жизнь всей электрической линии. Винт зажима обычно оснащен изолирующей шайбой, которая предотвращает электрическую дугу и короткое замыкание между винтом и корпусом при вращении.

Сферы применения и совместимость

Широкое распространение проходные клеммы находят во множестве областей электротехники. Использование данного изделия не ограничивается одним типом оборудования. Вот основные сферы, где данная клемма станет оптимальным выбором:

• Промышленная автоматизация: В шкафах управления, на ПЛК (программируемых логических контроллерах) и в системах ЧПУ. Здесь важна надежность, так как отказ может остановить производство.
• Электрощитовое оборудование: Установка в распределительных щитах жилых и общественных зданий. Клеммы крепятся к автоматам, УЗО, реле и датчикам.
• Промышленная энергетика: Сборка трансформаторных подстанций и низковольтных распределительных устройств.
• Системы безопасности: Подключение датчиков пожарной сигнализации, систем видеонаблюдения и охранных систем, где важно обеспечить надежный контакт.
• Электромонтаж в строительстве: Сборка щитов на этапе строительства зданий, где требуется быстро и качественно соединить множество линий.

Совместимость данного изделия практически не вызывает вопросов, так как стандартизированные габариты DIN-рейки позволяют использовать его с большинством оборудования от ведущих мировых производителей. Серый цвет корпуса также позволяет гармонировать с другими компонентами в стандартных серых или металлических шкафах управления, создавая аккуратный и профессиональный внешний вид.

Инструкция по монтажу и эксплуатации

Качество соединения напрямую зависит от правильности монтажа. Для обеспечения максимальной надежности мы рекомендуем следовать приведенным ниже рекомендациям при работе с проходной клеммой сечением 16 кв.мм:

1. Подготовка проводника: Перед вставкой провода в клемму необходимо тщательно зачистить изоляцию. Длина оголенной токопроводящей части должна строго соответствовать глубине гнезда зажима. Переизбыток оголенного провода может привести к тому, что он будет торчать и касаться других элементов, вызывая пробой. Недостаточная длина приведет к плохому контакту и нагреву.
2. Вставка провода: Вставьте зачищенный провод в одно из отверстий зажима. Убедитесь, что провод входит легко и без перекосов. Если провод имеет изоляцию, которая не снимается полностью, она не должна мешать зажиму.
3. Затяжка винта: Используйте подходящий ключ (обычно это шестигранник или крестовая отвертка, в зависимости от модели винта). Затягивайте винт до упора, но без чрезмерных усилий, которые могут деформировать латунный контакт. Важно проверить затяжку через несколько минут после монтажа, так как материал может немного осесть.
4. Проверка соединения: После монтажа рекомендуется слегка пошевелить провод. Он должен двигаться с определенным усилием и не выпадать из зажима. Если провод легко вынимается, винт необходимо подтянуть еще раз.
5. Монтаж на DIN-рейку: Нажмите на защелку корпуса, чтобы она развернулась, и вставьте клемму на DIN-рейку. Затем нажмите на защелку, чтобы она зафиксировалась на рейке. Проверьте, что клемма не соскальзывает.

При эксплуатации важно следить за температурным режимом. При работе с токами большой величины (вблизи лимита 16 кв.мм) соединение может слегка нагреваться. Это нормально, но температура не должна превышать 70-80 градусов Цельсия. В случае появления запаха гари или сильного нагрева необходимо отключить питание и переделать соединение, заменив поврежденный провод.

Преимущества конструкции и безопасность

Почему профессиональные электрики выбирают именно проходные клеммы винтового типа? Ответ кроется в простоте и безопасности. В отличие от пружинных клемм, которые могут со временем ослаблять зажим на более толстых проводах, винтовой зажим обеспечивает постоянную силу сжатия на протяжении всего срока службы.

Безопасность обеспечивается многими факторами. Во-первых, корпус выполнен из огнестойкого пластика, который препятствует распространению огня в случае возгорания. Во-вторых, изоляция между винтом и корпусом предотвращает электрический разряд. В-третьих, серое покрытие корпуса может быть сделано из антистатического материала, что важно для электроники, работающей вблизи клемм.

Использование клемм сечением 16 кв.мм также подразумевает высокий запас прочности. Такие изделия рассчитаны на длительную работу в условиях вибрации, которая часто встречается на промышленных предприятиях. Надежная фиксация на DIN-рейке предотвращает выпадение клемм при сильных толчках или ударах по шкафам.

Таким образом, данная проходная клемма — это не просто деталь, а гарант стабильной работы вашей электрической системы. Она соответствует всем современным стандартам безопасности и качества, что делает ее выбором номер один для тех, кто ценит надежность и долговечность своих электромонтажных работ.
