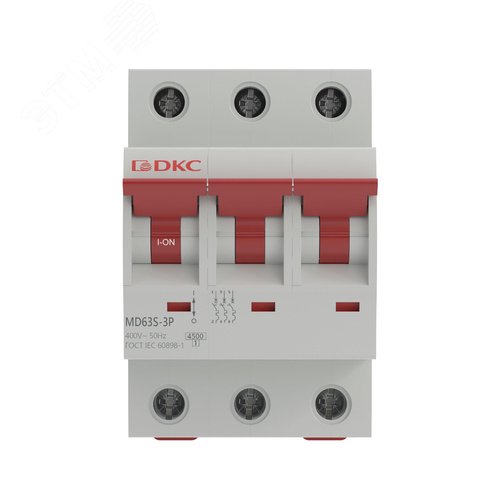

Автоматический выключатель модульный YON макс (YON max) типа MD63S, 4,5кА, 3 полюса, хар-ка C, 63А
Автоматический выключатель модульный YON max (YON max) типа MD63S: стандарт надежности в вашей электросети
В мире современной электротехники выбор автоматического выключателя является критически важным этапом при проектировании и монтаже электропроводки, особенно в условиях растущих нагрузок на бытовую и промышленную технику. Модель YON max, тип MD63S, представляет собой передовое решение в категории автоматических выключателей модульных, которое сочетает в себе проверенную временем конструкцию с современными стандартами безопасности. Этот аппарат защиты разработан для обеспечения бесперебойного и безопасного энергоснабжения жилых домов, офисных зданий, а также промышленных предприятий, где требования к надежности электроснабжения находятся на высшем уровне. Бренд YON зарекомендовал себя как производитель, уделяющий внимание не только функциональности, но и долговечности изделий, что подтверждается строгим контролем качества на всех этапах производства.
Данный автоматический выключатель разработан на основе модульной платформы, что позволяет ему гармонично вписываться в любые распределительные щиты стандарта DIN. Конструкция устройства оптимизирована для минимизации габаритов при сохранении максимальной функциональности, что особенно актуально для щитового оборудования в условиях ограниченного пространства. Использование высококачественных термостойких пластиковых материалов обеспечивает защиту внутренних компонентов от внешних воздействий, включая высокую влажность и перепады температур, что делает устройство пригодным для эксплуатации в различных климатических зонах.
Ключевые технические характеристики и параметры работы модели MD63S
Технический паспорт устройства MD63S содержит набор параметров, которые определяют его эффективность в реальных условиях эксплуатации. Во-первых, номинальный ток срабатывания составляет 63 Ампера. Это значение является оптимальным для защиты линий с высокой нагрузкой, например, для трехфазных систем питания, где суммарная мощность потребителей может достигать 20-30 киловатт и более. Такой ток позволяет защитить силовые линии, питающие электрические плиты, котлы отопления, а также мощные двигатели насосов или кондиционеров, не допуская перегрева проводки.
Вторым важнейшим параметром является отключающая способность, которая в данной модели составляет 4,5 кА (килоампера). Этот показатель указывает на способность выключателя безопасно прервать цепь при возникновении короткого замыкания с силой тока в 4500 ампер. В городских сетях и при использовании в частных домах стандарты безопасности часто требуют именно такой отключающей способности, которая является сбалансированной: она достаточна для защиты от аварийных токов, но не слишком высока, чтобы избежать ложных срабатываний при кратковременных скачках напряжения или пусковых токах индуктивной нагрузки.
Количество полюсов составляет три (3P), что означает, что автоматический выключатель замыкает или размыкает три фазных провода одновременно. Это критически важно для трехфазного оборудования, где потеря фазы может привести к поломке дорогостоящей техники или нарушению работы системы. Трехполюсный выключатель обеспечивает симметричную защиту всех фаз, гарантируя, что при срабатывании защиты фаза отключается полностью, предотвращая работу оборудования в нештатном режиме.
Характеристика срабатывания C и принцип работы защиты
Одной из ключевых особенностей данного устройства является характеристика срабатывания типа C. Это означает, что электромагнитный расцепитель настроен на срабатывание при кратковременном превышении тока в диапазоне от 5 до 10 номинальных токов. Такая настройка идеально подходит для защиты линий общего назначения, которые питают бытовую электронику, освещение, розетки и маломощные двигатели. Характеристика C позволяет выключателю игнорировать кратковременные пусковые токи, которые возникают, например, при включении холодильника или насоса, где ток в момент запуска может кратковременно превысить номинал, но затем быстро упасть. Это предотвращает ложные отключения, которые раздражают пользователей и могут нарушить работу оборудования.
Термический расцепитель, работающий в паре с электромагнитным, обеспечивает защиту от длительных перегрузок. Если ток в цепи будет превышать номинальный (63А) даже в незначительной степени, но в течение длительного времени, биметаллическая пластина внутри корпуса нагреется и изогнется, механически размыкая контакты. Это защищает изоляцию проводов от перегрева и последующего возгорания. Совокупность этих двух механизмов создает двойную гарантию безопасности: мгновенную реакцию на короткое замыкание и плавную защиту от длительной перегрузки.
Преимущества конструкции и надежность компонентов
Конструкция корпуса автоматического выключателя YON max выполнена из ударопрочного термостойкого пластика, который устойчив к горению и механическим воздействиям. Внутри устройства используются высококачественные контакты с защитным покрытием, которые обеспечивают низкое переходное сопротивление и минимальный нагрев даже при полной нагрузке. Это продлевает срок службы устройства и снижает риск искрения в местах контакта, что является одной из главных причин пожаров в электрощитах.
Крепежные элементы выполнены из латуни или нержавеющей стали, что гарантирует долговечность соединений и устойчивость к коррозии. Механизм расцепления, включающий электромагнитную катушку и биметаллическую пластину, имеет запас прочности, позволяющий выключателю выдерживать тысячи циклов срабатывания. Встроенная система индикации (красный флажок) позволяет визуально определить состояние выключателя: находится он под нагрузкой или отключен, что упрощает эксплуатацию и поиск неисправностей.
Сферы применения и рекомендации по выбору
Автоматический выключатель MD63S рекомендуется использовать в качестве вводного автомата в трехфазных электросетях частных домов, где
