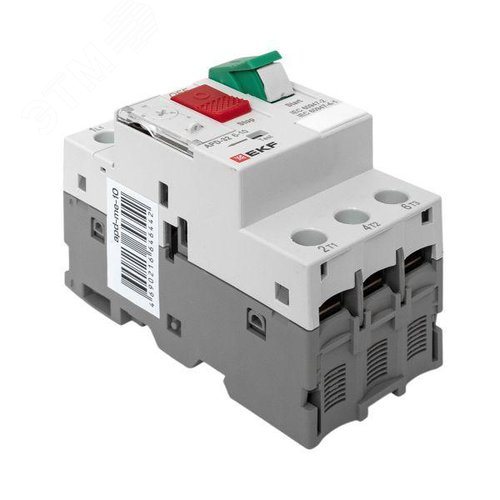

Автомат пуска двигателя АПД-32 6-10А
Надежная защита и эффективный пуск электродвигателей
Автоматический пускатель двигателя (АПД) серии 32, в частности модель с номинальным током от 6 до 10 Ампер, представляет собой высококачественное электротехническое устройство, предназначенное для управления и защиты трехфазных асинхронных электродвигателей. Это устройство является неотъемлемой частью систем автоматизации и управления электроприводом в современном промышленном производстве. Конструкция АПД-32 6-10А разработана с учетом требований безопасности и надежности, позволяя обеспечивать корректный пуск двигателя, его остановку, а также защиту от перегрузок и коротких замыканий.

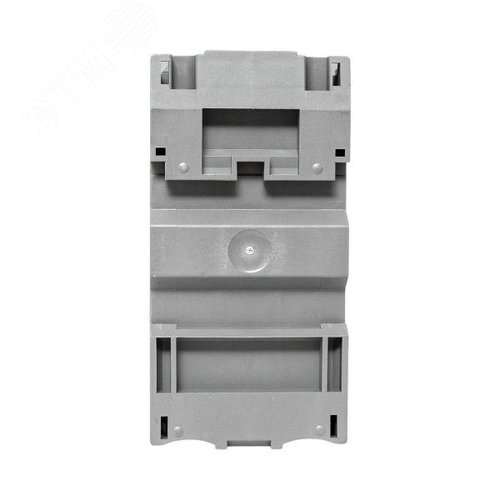

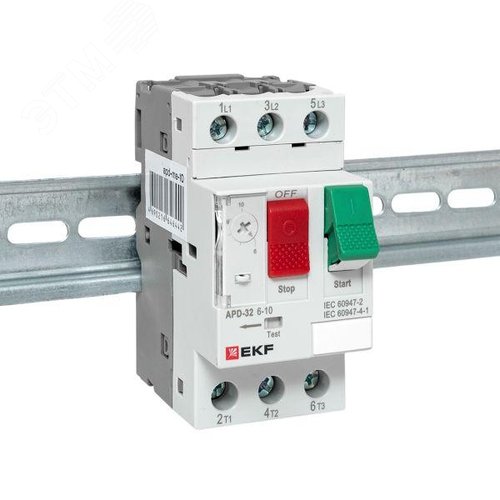

Данная модель идеально подходит для монтажа в распределительных щитах, где требуется компактное, но мощное решение. Корпус устройства выполнен из ударопрочного термостойкого пластика, что обеспечивает надежную изоляцию токоведущих частей и защиту от воздействия внешней среды, включая пыль и влагу. Благодаря своим габаритам и весу, автоматические пускатели этой серии легко монтируются на DIN-рейку стандарта, что упрощает процесс интеграции в уже существующие электрощитовые шкафы любой сложности.
Конструкция и особенности исполнения
Конструкция АПД-32 6-10А представляет собой тщательно продуманную систему из нескольких ключевых компонентов. Основу устройства составляет силовая часть, включающая в себя три главных контакта, отвечающих за подачу напряжения к обмоткам электродвигателя. Эти контакты выполнены из высококачественной меди с镀 серебристым напылением, что обеспечивает минимальное переходное сопротивление и предотвращает перегрев даже при длительной работе под нагрузкой. Материал контактов подбирается таким образом, чтобы максимально долго сохранять свои токопроводящие свойства, не подвергаясь коррозии или окислению.
Ключевым элементом системы защиты является тепловой расцепитель. Он реагирует на повышение температуры, вызванное перегрузкой двигателя, и автоматически разрывает цепь питания, предотвращая термическое разрушение обмоток. В модели АПД-32 6-10А применена чувствительная пружинная система, которая позволяет точно настраивать время срабатывания защиты в зависимости от тепловой инерции конкретного электродвигателя. Это предотвращает ложные срабатывания при кратковременных пусковых токах, которые неизбежны при старте асинхронного мотора.

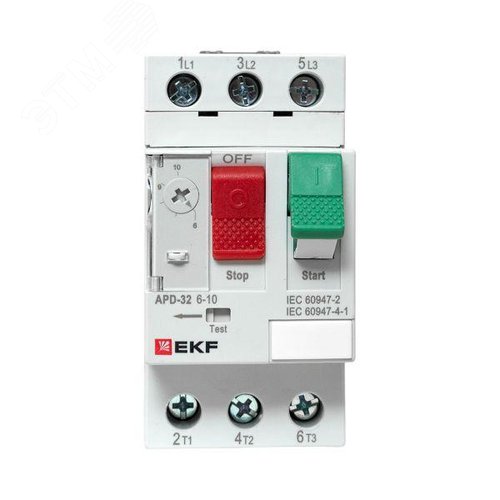

Механическая часть устройства включает в себя электромагнитную катушку (соленоид), которая удерживает механизм в замкнутом состоянии при подаче напряжения на управляющую цепь. При отключении питания катушка теряет свои магнитные свойства, и механизм под действием возвратной пружины размыкает силовые контакты. Для управления включением и выключением предусмотрены удобные кнопки на передней панели, а также возможность подключения внешнего управляющего сигнала через блок контактов. Все эти элементы объединены в единый компактный модуль, обеспечивающий простоту и надежность эксплуатации.
Технические характеристики АПД-32 6-10А
Понимание технических характеристик至关重要 для правильного подбора устройства под конкретные задачи. Модель с номинальным током 6-10А имеет следующие ключевые параметры:
- Номинальный ток нагрузки: 6 А, 8 А или 10 А (зависит от конкретной позиции внутри серии). Это позволяет подобрать устройство под мощность двигателя от 0.75 кВт до 1.5 кВт.
- Напряжение сети: Работает в сетях переменного тока с частотой 50 Гц при напряжении до 230 В (однофазная управляющая цепь) и до 690 В (трехфазная силовая цепь).
- Категория коммутации: Устройство соответствует категории AC-3, что подтверждает его способность выдерживать большое количество операций пуск-останов без снижения эксплуатационных характеристик.
- Степень защиты: Корпус имеет класс защиты IP20, что подходит для эксплуатации внутри помещений в сухих или не слишком влажных условиях.
- Максимальное коммутируемое ток: Способен отключать токи перегрузки до 10-12 крат номинального значения без видимых повреждений контактов.
- Габариты: Компактные размеры позволяют разместить несколько устройств в стандартном 19-дюймовом шкафу или на открытой панели.
Важно отметить, что тепловой расцепитель имеет возможность ручной регулировки. Это критически важно, так как разные типы двигателей имеют разную тепловую инерцию. Если установить слишком чувствительную настройку, автомат будет отключаться при каждом запуске. Если слишком тупую — двигатель может сгореть. Регулировка осуществляется поворотом винта на корпусе теплового расцепителя, что делает настройку интуитивно понятной даже для неспециалистов.
Принцип действия теплового расцепителя
Работа теплового расцепителя основана на явлении термического расширения биметаллической пластины. Когда через силовые контакты протекает ток, он нагревает биметаллическую пластину. При нормальном режиме работы нагрев соответствует допустимым пределам для данного типа двигателя. Однако при возникновении перегрузки (например, если двигатель работает с заблокированным ротором или испытывает повышенное механическое сопротивление), ток растет, и пластина начинает нагреваться быстрее.
При достижении определенного температурного порога пластина изгибается, механически воздействуя на защелку электромагнита. Это действие приводит к мгновенному размыканию силовых контактов и отключению двигателя от сети. После срабатывания защиты необходимо нажать на кнопку механического возврата, чтобы заново включить автомат. Это действие предотвращает автоматический повторный пуск, который мог бы привести к еще большей перегрузке. Данная система является "последней линией обороны" для дорогостоящего электродвигательного оборудования.
Преимущества использования автоматических пускателей серии АПД
Выбор автоматического пускателя АПД-32 6-10А обусловлен рядом весомых преимуществ, которые выделяет его на фоне аналогов. Во-первых, это высокая долговечность. Контакты из серебристой меди обеспечивают тысячи циклов коммутации без потери качества соединения. Во-вторых, это простота управления. Устройства могут управляться не только кнопками "Пуск/Стоп", но и сигналами от внешних реле, датчиков давления или других контроллеров, что позволяет легко интегрировать их в сложные системы автоматизации.
В-третьих, это надежность и безопасность. Надежная система блокировки контактов исключает случайное самопроизвольное срабатывание при вибрации или механических нагрузках. В-четвертых, это экономичность. Компактный корпус и доступная стоимость делают этот продукт отличным выбором для бюджетных проектов, где не хочется экономить на качестве электротехнической защиты.
Сферы применения в промышленности
Автоматические пускатели этой серии находят широкое применение в самых разных отраслях экономики. Одной из самых распространенных сфер является насосное оборудование. Вода и другие жидкости часто приводят к перегрузкам двигателей, поэтому наличие надежного теплового расцепителя жизненно необходимо для насосных станций. Также широко используются в системах вентиляции и кондиционирования, где часто возникают пусковые токи при старте вентиляторов.
В конвейерных линиях АПД-32 служит для управления приводами транспортеров, обеспечивая плавный старт и защиту от заклинивания ленты. В системах привода подъемно-транспортного оборудования (лифты, эскалаторы, краны) он гарантирует безопасную работу механизмов, предотвращая перегрев обмоток при длительной нагрузке. Кроме того, эти устройства незаменимы в сельском хозяйстве для управления насосами полива, компрессорами и другими механизмами, работающими в сложных условиях.
Правильная эксплуатация и обслуживание
Для обеспечения долгой службы устройства необходимо соблюдать правила эксплуатации. При монтаже следует убедиться, что сечение подключаемых проводов соответствует токовой нагрузке, указанной в паспорте. Превышение сечения проводов может привести к перегреву клемм, а занижение — к перегрузке самого автомата. Рекомендуется регулярно проводить визуальный осмотр устройства на предмет оплавления изоляции, следов копоти или подгорания контактов.
Периодическая чистка контактов от налета оксидов и пыли, а также проверка затяжки болтовых соединений в клеммной колодке помогут избежать аварийных ситуаций. При срабатывании теплового расцепителя необходимо сначала найти и устранить причину перегрузки (например, заклинивание механизма или снижение напряжения в сети), и только после этого производить повторный запуск. Игнорирование этой рекомендации может привести к необратимому термическому повреждению статора двигателя.
Таким образом, автоматический пускатель двигателя АПД-32 6-10А является оптимальным решением для задач управления и защиты электродвигателей малой и средней мощности. Его надежность, простота настройки и соответствие современным стандартам электробезопасности делают его предпочтительным выбором для инженеров, проектировщиков и электромонтеров.
