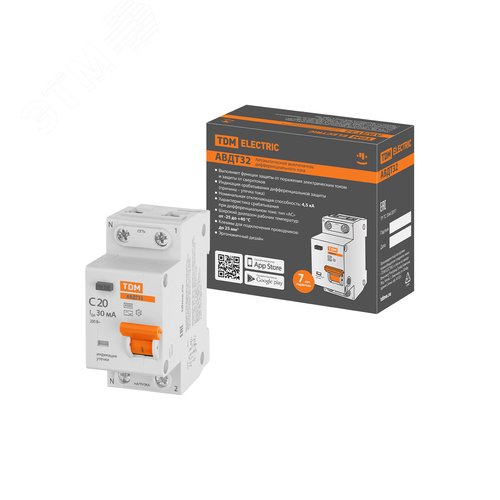

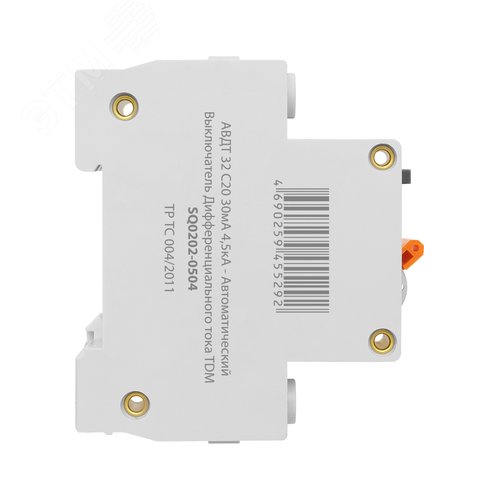

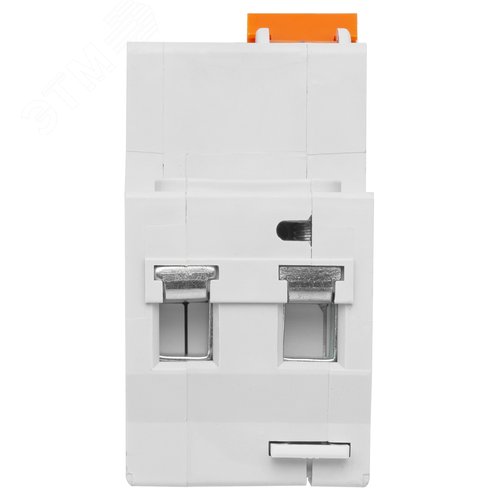

АВДТ 32 2P(1P+N) C20 30мА 4,5кА тип АС - Автоматический Выключатель Дифференциального тока TDM
Автоматический выключатель дифференциального тока TDM: комплексная защита электросети
Автоматический выключатель дифференциального тока представляет собой высокотехнологичное устройство, объединяющее в одном корпусе функции двух важнейших элементов электробезопасности: стандартного автоматического выключателя и устройства защитного отключения. Данный модуль предназначен для обеспечения максимальной безопасности людей от поражения электрическим током при косвенном прикосновении к токоведущим частям под напряжением, а также для предотвращения пожаров, вызванных короткими замыканиями или перегрузками в электрической цепи. Благодаря интеграции двух функций в одном приборе, достигается значительная экономия пространства в распределительном щите, упрощается схема монтажа и повышается общая надежность системы электроснабжения за счет сокращения количества соединительных контактов.
Принцип работы устройства основан на постоянном мониторинге баланса токов, протекающих через фазный и нулевой проводники. В нормальном режиме работы сумма токов равна нулю, однако при возникновении утечки тока на землю или через тело человека возникает разность потенциалов, которая фиксируется чувствительным механизмом. При достижении установленного порога срабатывания в тридцать миллиампер устройство мгновенно разрывает электрическую цепь, предотвращая развитие опасной ситуации. Параллельно с этим модуль осуществляет защиту от перегрузок по току с номиналом двадцать ампер, что исключает перегрев проводки и оплавление изоляции при подключении слишком мощных потребителей, а также обеспечивает мгновенное отключение линии при возникновении короткого замыкания с отключающей способностью четыре с половиной килоампера.
Конструктивное исполнение модуля предусматривает установку двух полюсов, где один из них является фазным, а второй — нейтральным, что обеспечивает полное обесточивание защищаемого участка сети. Тип АС указывает на то, что устройство эффективно реагирует на токи утечки переменного тока, что делает его оптимальным выбором для большинства бытовых и коммерческих электроустановок. Эргономичный корпус позволяет легко интегрировать модуль на стандартную направляющую, обеспечивая плотную фиксацию и надежный контакт с соседними элементами щитового оборудования. Механизм срабатывания характеризуется высокой скоростью отклика, что критически важно в ситуациях, когда миллисекунды определяют исход происшествия и степень безопасности людей, находящихся в помещении.
- Комбинированный функционал, объединяющий защиту от перегрузок, коротких замыканий и токов утечки в одном компактном модуле.
- Высокая чувствительность к токам утечки, обеспечивающая надежное срабатывание при возникновении опасности для жизни человека.
- Оптимизированная конструкция двухполюсного исполнения для полного разрыва цепи питания, включая нейтральный проводник.
- Механизм быстрого расцепления, который минимизирует время воздействия дуги и предотвращает повреждение внутренних контактов.
- Стандартизированный форм-фактор, обеспечивающий совместимость с большинством современных распределительных щитов и панелей.
- Повышенная износостойкость внутренних механизмов, гарантирующая стабильную работу устройства на протяжении длительного срока эксплуатации.
Преимущества использования данного устройства заключаются в создании многоуровневого барьера безопасности. В отличие от обычных автоматических выключателей, которые реагируют только на критические перегрузки или замыкания, этот модуль способен распознать даже незначительную утечку тока, которая может быть незаметна для стандартного автомата, но смертельна для человека. Это делает его незаменимым при установке в помещениях с повышенной влажностью или в местах, где используются электроприборы с металлическим корпусом. Кроме того, использование одного комбинированного устройства вместо связки из двух отдельных модулей снижает вероятность ошибок при монтаже и упрощает обслуживание сети, так как диагностика неисправности проводится в рамках одного узла.
Сфера применения данного оборудования охватывает широкий спектр задач по модернизации и строительству электросетей. Благодаря сбалансированным характеристикам, устройство идеально подходит для защиты конечных групп потребителей в жилых комплексах, офисных центрах и производственных помещениях. Особое внимание следует уделить установке в зонах, где риск контакта с водой максимально высок, или в местах с интенсивным использованием электроинструмента. Надежность работы и точность срабатывания делают этот модуль базовым элементом современной системы электробезопасности, обеспечивающим спокойствие владельца и сохранность имущества от непредсказуемых сбоев в электросети.
- Защита розеточных групп в жилых комнатах, спальнях и гостиных для обеспечения безопасности членов семьи.
- Установка в электросетях ванных комнат, кухонь и прачечных, где присутствует высокая влажность и риск утечек.
- Обеспечение безопасности в офисных помещениях при подключении большого количества компьютерной и периферийной техники.
- Монтаж в распределительных щитах гаражей, мастерских и подвальных помещениях с использованием электроинструмента.
- Применение в коммерческих точках продаж и складских комплексах для защиты осветительных линий и оборудования.
- Интеграция в системы электроснабжения малых предприятий для предотвращения пожаров из-за износа изоляции кабелей.
