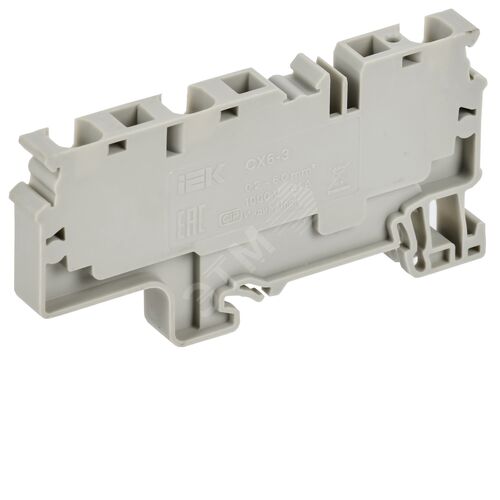

ARMAFIX Клемма пружинная CX6-3 6мм2 трехконтактная серая

Пружинная проходная клемма ARMAFIX CX6-3: Надежность и эффективность в распределительных щитах

В современном электротехническом монтаже качество соединения напрямую влияет на безопасность и долговечность всей электроустановки. Клеммы ARMAFIX от ведущего производителя электротехнической продукции IEK являются эталоном надежности в категории проходных клемм на DIN-рейку. Модель CX6-3 представляет собой трехконтактную пружинную клемму, разработанную для работы с проводами сечением 6 мм². Этот продукт идеально подходит для сборки щитов управления, распределительных коробок и промышленных панелей, где требуется быстрая и безопасная коммутация.

Серый цвет корпуса не только соответствует стандартам промышленной эстетики, но и обеспечивает отличную устойчивость к внешним факторам, включая перепады температур и воздействие пыли. Пропускная способность этой клеммы позволяет безопасно передавать токи до 32 Ампер, что делает её универсальным решением для большинства бытовых и промышленных задач, включая цепи освещения, питания розеточных групп и подключения маломощных электродвигателей.

Главное преимущество данной модели заключается в технологии само夹紧ного (self-clamping) зажима. В отличие от винтовых клемм, требующих затяжки ключом и контроля момента, пружинная клемма обеспечивает мгновенный и равномерный контакт благодаря мощной возвратной пружине. Это исключает риск ослабления соединения со временем, а также упрощает монтаж, позволяя электрику работать быстрее и без лишних инструментов. Конструкция клеммы позволяет подавать провода как с одной, так и с другой стороны корпуса, что обеспечивает гибкость при проектировании сложных схем.

Технические характеристики и конструктивные особенности

Понимание технических нюансов помогает правильно подобрать элемент для конкретной задачи. Клемма ARMAFIX CX6-3 обладает следующими ключевыми параметрами, гарантирующими её стабильную работу:

• Номинальное сечение кабеля: 6 мм². Это оптимальный выбор для медных проводников, используемых в проводке квартир и офисов, а также для подключения бытовой техники средней мощности.
• Количество полюсов: 3 контакта. Трехконтактная конструкция позволяет объединить три независимые линии питания или управления в одном компактном модуле, экономя место в щитовом пространстве.
• Материал корпуса: Специальный термостойкий пластик. Материал выдерживает высокие температуры, возникающие при длительной нагрузке, и не разрушается под воздействием ультрафиолета или агрессивных сред.
• Механизм зажима: Пружинный. Обеспечивает постоянное давление на жилу провода, предотвращая окисление контакта и перегрев узла соединения.
• Тип монтажа: DIN-рейка. Клемма защелкивается на стандартную металлическую рейку шириной 35 мм, являющуюся стандартом де-факто для всех электрощитов.
• Вид соединения: Проходное. Провода могут вставляться с любой стороны, что упрощает сборку многоступенчатых цепей.

Кроме того, конструкция клеммы включает в себя изоляционные элементы, предотвращающие случайное касание токоведущих частей друг друга или корпуса. Это критически важно для предотвращения короткого замыкания и поражения электрическим током при обслуживании оборудования.

Области применения клемм ARMAFIX

Универсальность изделия позволяет использовать его в самых разных сферах. Клеммы CX6-3 широко применяются в жилищном строительстве для сборки распределительных щитов (ЩУ, УЗО, АВВ). Они незаменимы при сборке промышленных контроллеров, где требуется быстрая переподключение кабелей без разборки всей панели. Также данная продукция востребована в системах «Умный дом», где необходимо подключать датчики и исполнительные механизмы к шине питания. В системах автоматики и управления технологическими процессами клеммы обеспечивают стабильный сигнал управления, исключающий помехи и сбои в работе оборудования.

Благодаря компактным габаритам, клеммы ARMAFIX позволяют плотно компоновать элементы внутри ограниченного пространства, что особенно актуально для щитов, устанавливаемых в тесных нишах или на наружных стенах зданий. Прочный корпус защищает контакты от влаги и пыли, что позволяет использовать эти изделия в условиях с повышенной влажностью или в уличных щитах (с соответствующей степенью защиты IP).

Инструкция по монтажу и эксплуатации

Правильная установка гарантирует долгий срок службы соединения. Монтаж клеммы на DIN-рейку происходит в несколько простых этапов:

• Подготовка проводников: Зажимные пружинные клеммы требуют определенного длины оголенной жилы. Для сечения 6 мм² рекомендуется оставлять 10-12 мм. Не рекомендуется сгибать жилы под острым углом, чтобы не повредить изоляцию или металл.
• Установка на рейку: Клемму необходимо надежно защелкнуть на DIN-рейке. Проверить правильность установки можно легким нажатием пальцем — она не должна выпадать.
• Вставка проводов: Вставьте подготовленные проводники в отверстия корпуса с любой стороны. Пружина автоматически захватит жилу. Не нужно прилагать чрезмерных усилий, чтобы избежать поломки механизма.
• Проверка контакта: После монтажа проверьте надежность фиксации. Для этого можно аккуратно потянуть за провод (не отрывая его полностью) — он должен держаться крепко.
• Правила безопасности: Монтаж проводите только при отключенном напряжении. После сборки убедитесь, что все провода аккуратно уложены и не выступают за пределы изоляции корпуса.

При эксплуатации важно следить за отсутствием перегрева. Если клемма начинает греться, это сигнал о плохом контакте или перегрузке по току. В данном случае рекомендуется перепроверить затяжку (хотя пружина держит автоматически) и соответствие сечения провода нагрузке.

Преимущества продукции IEK и бренд ARMAFIX

Выбирая продукцию IEK, вы получаете гарантию качества и безопасности. Бренд ARMAFIX специализируется на производстве компонентов для электрощитов, и каждая модель проходит строгие испытания в соответствии с международными стандартами (IEC, ГОСТ). Это означает, что клеммы CX6-3 не только выполняют свои функции, но и соответствуют всем нормам пожарной безопасности.

Высокое качество материалов используется на каждом этапе производства: от подбора пружины, которая должна выдерживать тысячи циклов сжатия, до создания корпуса, устойчивого к ударным нагрузкам. Компания постоянно совершенствует линейку продукции, адаптируя её под нужды современных электриков. Использование серого цвета в серии ARMAFIX позволяет создавать эстетичные и аккуратные щиты, где все элементы имеют единый дизайн, что повышает статус инженерных решений.

В заключение можно сказать, что клемма ARMAFIX CX6-3 — это рациональный выбор для профессиональных электриков и домашних мастеров. Она сочетает в себе высокую надежность, простоту монтажа и доступную цену. Инвестируя в качественные компоненты для электросети, вы инвестируете в спокойствие и безопасность вашего дома или предприятия.
