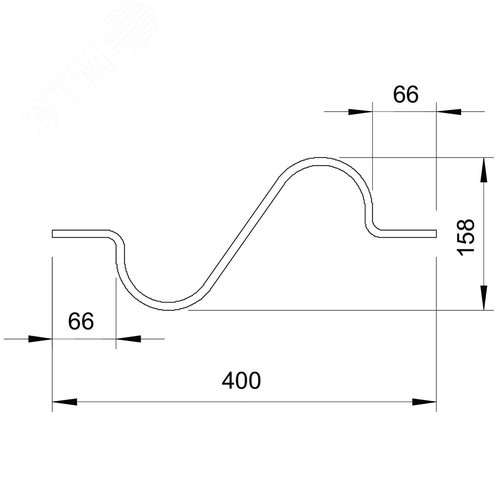

Температурный компенсатор, Al (172 AR)

Роль компенсатора в динамике молниезащитных систем

В современных условиях эксплуатации зданий и сооружений, особенно в мегаполисах и промышленных зонах, система молниезащиты подвергается колоссальным нагрузкам. Одним из ключевых элементов, обеспечивающих долговечность и функциональность этой системы, является компенсатор. Его основная функция заключается в компенсации относительных смещений, возникающих между отдельными элементами конструкции молниезащиты. Эти смещения могут быть вызваны термическим расширением материалов при колебаниях температуры окружающей среды, ветровыми нагрузками, вибрациями оборудования или даже сейсмической активностью. Без использования качественного компенсатора целостность молниеприемного контура может быть нарушена, что приведет к образованию разрывов в цепи и, как следствие, к невозможности безопасного отвода тока молнии. Компенсатор выступает в роли динамического шарнира, который позволяет системе оставаться гибкой и устойчивой, сохраняя при этом необходимую электропроводность и герметичность.

Кроме того, компенсаторы играют критическую роль в местах сопряжения различных типов кровельных материалов или в зонах, где молниезащитный контур проходит сквозь стены здания. Здания не являются статичными объектами; они «дышат» вместе с изменениями погоды и времени года. Металлические элементы молниезащиты имеют свойство расширяться при нагреве солнечными лучами и сжиматься при похолодании. Если жестко закрепить провод без компенсатора, это приведет к накоплению механического напряжения в материале, что со временем может вызвать усталость металла и разрыв. Компенсатор берет на себя это напряжение, позволяя системе «разгружаться» естественным образом, что значительно продлевает срок службы всего комплекса защиты.

Важным аспектом является также защита от коррозийного разрушения в местах соединений. Вода, попадающая на кровлю или стены, часто скапливается именно в стыках. Компенсаторы, выполненные из высококачественных материалов, таких как латунь, цинк или алюминий, и оснащенные эффективными уплотнительными элементами, предотвращают попадание влаги внутрь соединения. Это создает барьер для образования электрохимической коррозии, которая является одной из главных причин выхода из строя молниезащитных систем. Правильно подобранная конструкция компенсатора обеспечивает надежную изоляцию от влаги даже при значительных углах наклона кровли или в условиях частых осадков.

Конструктивные особенности и применяемые материалы

Производство компенсаторов для молниезащиты требует использования специализированных сплавов, которые сочетают в себе высокую электропроводность и механическую прочность. Наиболее распространенными материалами для изготовления корпусов компенсаторов являются оцинкованная сталь, медь или латунь. Оцинкованная сталь часто используется для элементов, работающих в грунте или на внешних стенах, так как цинковое покрытие обеспечивает надежную пассивную защиту от атмосферной коррозии. Медные и латунные компенсаторы применяются чаще всего в контактной сети или в местах, где требуется наивысшая электропроводность и коррозионная стойкость. Медь обладает отличными проводящими свойствами, а латунь — высокой прочностью и устойчивостью к истиранию.

• Электропроводность: Материал должен обладать низким электрическим сопротивлением, чтобы обеспечивать быстрый и безопасный путь для тока молнии. Это критически важно для предотвращения искрения и нагрева контактов.
• Механическая прочность: Компенсатор должен выдерживать динамические нагрузки без деформации. Конструкция часто включает усиленные хомуты или зажимы, которые фиксируют молниеприемный трос или провод, предотвращая их соскальзывание.
• Герметичность: Использование эластичных уплотнителей, таких как резиновые манжеты или пластиковые прокладки, предотвращает попадание воды и инородных предметов внутрь соединения. Это также защищает внутренние контакты от окисления.
• Совместимость материалов: При выборе компенсатора важно учитывать совместимость материалов соединяемых элементов, чтобы избежать гальванической пары, которая может ускорить коррозию. Например, соединение меди с цинком требует промежуточного слоя или специальных смазок.
• Адаптивность к углам: Многие современные компенсаторы способны компенсировать смещения не только в одной плоскости, но и имеют угловую подвижность. Это позволяет использовать их в местах, где соединение элементов идет под углом, что часто встречается в сложных архитектурных формах зданий.

Конструкция самого компенсатора обычно состоит из корпуса, в котором размещается подвижный элемент (например, труба или трос), и фиксирующих зажимов. Внутреннее пространство часто заполняется изоляционными материалами или пустотелым сердечником, который может сжиматься или растягиваться. Некоторые модели имеют встроенные смазочные каналы для обеспечения плавного хода подвижных частей. Важным требованием к конструкции является простота монтажа, так как электрики и монтажники молниезащиты часто работают в ограниченном пространстве на высоте. Зажимы должны иметь надежный механизм фиксации, который не требует сложного инструмента для затяжки.

Технические требования к подключению и изоляции

Подключение компенсатора к основной системе молниезащиты должно выполняться в строгом соответствии с нормативными документами, такими как ГОСТ Р 50571.12 и международными стандартами IEC 62305. Соединительные точки должны быть рассчитаны на прохождение токов короткого замыкания и импульсных токов молнии. Для обеспечения надежного контакта часто используются специальные контактные зажимы с винтовым или болтовым механизмом. Важно, чтобы площадь контакта была достаточной для рассеивания тепла, выделяемого при прохождении тока. Изоляция компенсатора должна выдерживать рабочее напряжение сети, если контур используется и для других целей (например, для заземления), а также обеспечивать защиту от внешних электромагнитных полей.

Изоляционные свойства компенсатора также важны для предотвращения утечек тока в землю в местах, где это нежелательно. В некоторых случаях компенсаторы используются в качестве соединителей для разрывных кабелей, где требуется обеспечить электрическую развязку на определенном участке, но с возможностью механического соединения. В таких конструкциях используются высоковольтные изоляционные материалы, которые не проводят ток даже при высокой влажности. Это позволяет создавать безопасные зоны для обслуживания оборудования или защиты чувствительной электроники от наведенных токов.

Процедуры обслуживания и гарантий надежности

Эксплуатация компенсаторов требует периодического визуального контроля состояния уплотнений и целостности корпуса. Если компенсатор используется в агрессивной среде (например, у моря или в химическом производстве), рекомендуется проводить проверки более часто, чем в стандартных условиях. Признаками неисправности могут быть коррозия зажимов, трещины в корпусе или повреждение уплотнительных манжет. Замену уплотнителей можно проводить самостоятельно, если конструкция позволяет, что продлевает срок службы изделия. При выборе компенсатора для ответственных объектов рекомендуется ориентироваться на изделия с сертификатами соответствия, подтверждающими их тестирование на ударные токи молнии. Надежный компенсатор — это не просто деталь, а элемент системы безопасности, который обеспечивает защиту жизни и имущества здания от разрушительных последствий грозовых разрядов.
